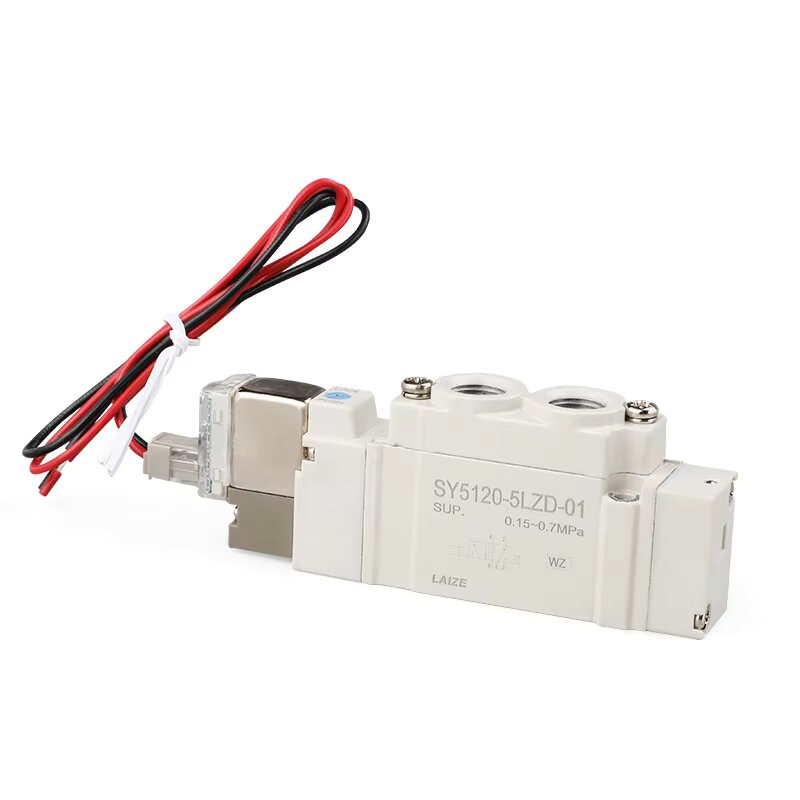

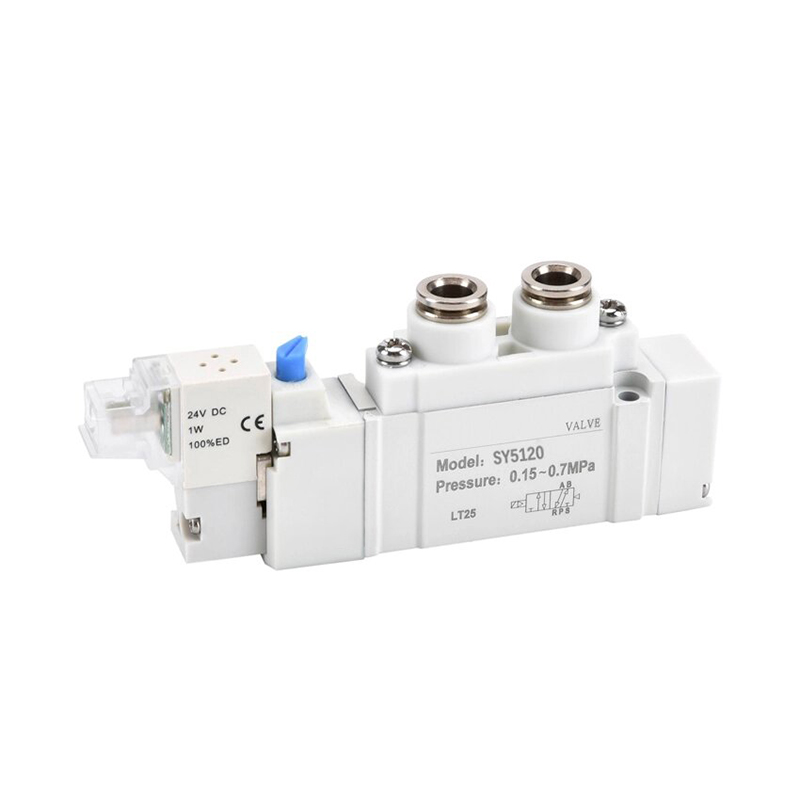

SY సిరీస్ పైలట్ 5-పోర్ట్ సోలేనోయిడ్ వాల్వ్‌ను నిర్వహిస్తుంది

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH SY సిరీస్ అనేది ప్రధాన స్రవంతి పైలట్-ఆపరేటెడ్ 5-పోర్ట్ సోలనోయిడ్ వాల్వ్, ఇందులో అల్ట్రా-కాంపాక్ట్ బాడీ, అల్ట్రా-తక్కువ విద్యుత్ వినియోగం మరియు బాగా అప్‌గ్రేడ్ చేయబడిన ఫ్లో సామర్థ్యం ఉన్నాయి. ఇది అన్ని స్వయంచాలక ఉత్పత్తి పరికరాలపై సిలిండర్ రెసిప్రొకేషన్ మరియు న్యూమాటిక్ సర్క్యూట్ స్విచింగ్ కోసం కోర్ డైరెక్షనల్ కంట్రోల్ కాంపోనెంట్‌గా పనిచేస్తుంది, అసలు SMC SY సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోవచ్చు.

పూర్తి శ్రేణి పరిమాణ వర్గీకరణ & సరిపోలిక పరిధి

యూనివర్సల్ కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

  1. సర్క్యూట్ రకాలు:

     -- 5/2-మార్గం (సింగిల్ స్ప్రింగ్ రిటర్న్ / డబుల్ లాచింగ్ కాయిల్);

     -- 5/3-మార్గం (3 సెంటర్ ఫంక్షన్‌లు: సెంటర్ క్లోజ్డ్ / సెంటర్ ఎగ్జాస్ట్ / సెంటర్ ప్రెజర్ సప్లై)

  2. ఆపరేటింగ్ ప్రెజర్ రేంజ్

     -- అంతర్గత పైలట్: 0.1 ~ 0.7 MPa

     -- బాహ్య పైలట్ (వాక్యూమ్ అనుకూలత): -100 kPa ~ 0.7 MPa

  3. ఆపరేటింగ్ ఉష్ణోగ్రత: -10 ~ 50℃ (గాలి మూలంలో ఐసింగ్ లేదు)

  4. కాయిల్ పవర్ వినియోగం: ప్రామాణిక కాయిల్ 0.35W; శక్తి-పొదుపు తక్కువ-శక్తి కాయిల్ మాత్రమే 0.1W

  5. రక్షణ గ్రేడ్: ప్లగ్ కనెక్టర్ IP65; మానిఫోల్డ్ మౌంటు బేస్ IP67

  6. సేవా జీవితకాలం: 200 మిలియన్ సైకిళ్ల వరకు గ్యాప్ సీలింగ్ స్పూల్; 70 మిలియన్ సైకిళ్ల వరకు సాగే ముద్ర

  7. ప్రామాణిక వోల్టేజ్ ఎంపికలు: DC12V / DC24V (మాస్ మెయిన్ స్ట్రీమ్); AC110V / AC220V

నిర్మాణ & ప్రధాన పనితీరు ప్రయోజనాలు

  1. త్వరిత ప్లగ్-ఇన్ మానిఫోల్డ్ మౌంట్ స్ట్రక్చర్

     -- SS5Y సిరీస్ మానిఫోల్డ్ బేస్, ఫాస్ట్ అసెంబ్లీ మరియు వేరుచేయడం, మొత్తం వాల్వ్ ఐలాండ్‌ను విడదీయకుండా సులభంగా సింగిల్-వాల్వ్ మెయింటెనెన్స్‌పై నేరుగా స్నాప్ చేయండి.

  2. అల్ట్రా-తక్కువ శక్తి-పొదుపు కాయిల్

     -- ఐచ్ఛికం 0.1W తక్కువ-పవర్ కాయిల్, తక్కువ ఉష్ణ ఉత్పత్తి, దీర్ఘకాలిక నిరంతర శక్తితో కూడిన పని పరిస్థితులకు సంపూర్ణంగా సరిపోతుంది, ఫ్యాక్టరీ కంప్రెస్డ్ ఎయిర్ & పవర్ ఖర్చును బాగా తగ్గిస్తుంది.

  3. గొప్పగా ఆప్టిమైజ్ చేయబడిన హై ఫ్లో రన్నర్

     -- అంతర్గత స్ట్రీమ్‌లైన్ ఆప్టిమైజ్డ్ డిజైన్, పాత తరం సోలనోయిడ్ వాల్వ్‌లతో పోలిస్తే ఫ్లో కెపాసిటీ సుమారు 80% పెరిగింది, ఒత్తిడి నష్టం లేకుండా వేగవంతమైన సిలిండర్ పొడిగింపు/ఉపసంహరణ వేగాన్ని గ్రహించడం.

  4. అంతర్నిర్మిత పైలట్ ఫిల్టర్ స్క్రీన్

     -- దుమ్ము మరియు మలినాలను నిరోధించడానికి పైలట్ వాల్వ్ ఇన్‌లెట్‌పై ఇంటిగ్రేటెడ్ చిన్న ఫిల్టర్ మెష్, స్పూల్ జామింగ్ వైఫల్యం రేటును సమర్థవంతంగా తగ్గిస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది.

  5. మల్టీ-డైరెక్షనల్ ఫ్లెక్సిబుల్ పోర్ట్ లేఅవుట్

     -- సైడ్ / టాప్ / బాటమ్ మూడు దిశలలో ఎయిర్ పోర్ట్‌లు అందుబాటులో ఉన్నాయి, కాంపాక్ట్ ఎక్విప్‌మెంట్ ఫ్రేమ్‌లలో యాంత్రిక జోక్యాన్ని నివారించడానికి ట్యూబ్ రూటింగ్‌ను ఉచితంగా సర్దుబాటు చేయండి.

  6. మాడ్యులర్ వాల్వ్ ఐలాండ్ ఇంటిగ్రేషన్

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 సిరీస్ మల్టీ-స్టేషన్ మానిఫోల్డ్ బేస్‌లతో సరిగ్గా సరిపోలింది, కేంద్రీకృత ఏకీకృత వాయు సరఫరా & ఎగ్జాస్ట్, చక్కనైన వైరింగ్ లేఅవుట్‌ను గ్రహించండి మరియు క్యాబినెట్ ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయండి.

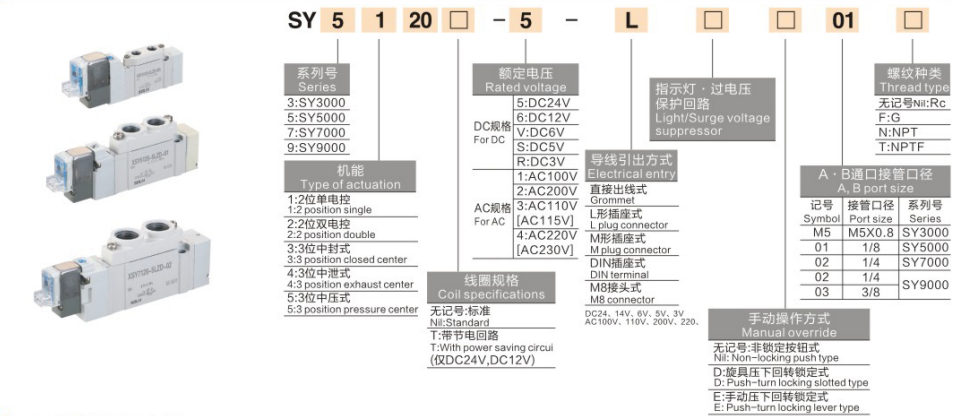

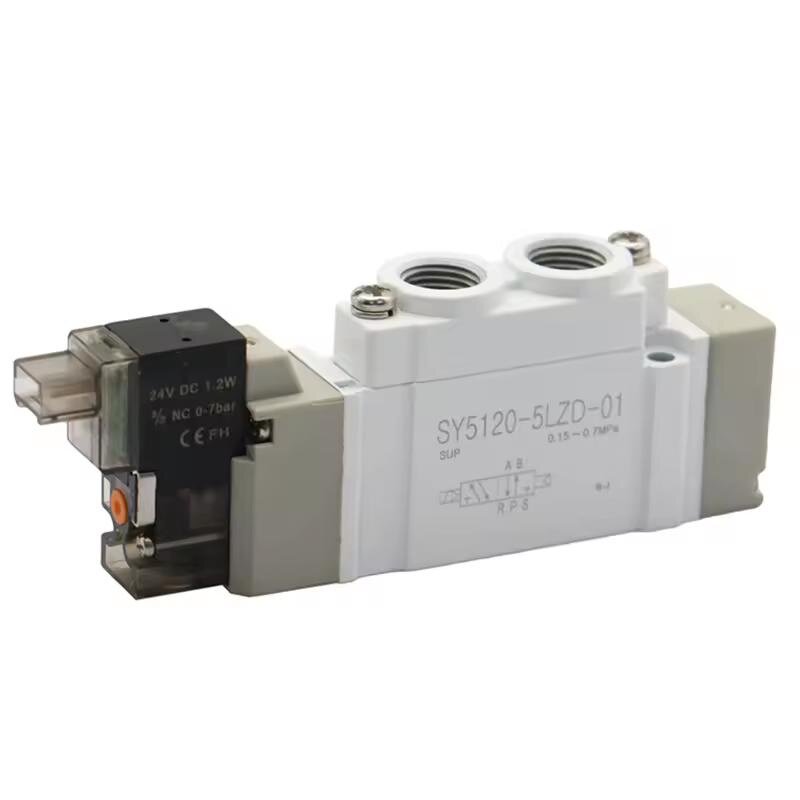

పూర్తి మోడల్ కోడింగ్ నియమం (ఉదాహరణ: SY5120-5LZD-01)

  1. SY: పైలట్ ఆపరేట్ చేసే 5-పోర్ట్ సోలనోయిడ్ వాల్వ్ యొక్క సిరీస్ కోడ్

  2. 5: పరిమాణ శ్రేణి సంఖ్య (5 = SY5000 మధ్యస్థ శ్రేణి)

  3. 1: సర్క్యూట్ ఫంక్షన్ కోడ్

     1 = 5/2 సింగిల్ కాయిల్ స్ప్రింగ్ రిటర్న్;

     2 = 5/2 డబుల్ లాచింగ్ కాయిల్;

     3 = 5/3 మూడు-స్థాన వాల్వ్

  4. 2: అంతర్గత నిర్మాణాత్మక బేస్ కోడ్

  5. 0: ప్రామాణిక బేస్ మౌంటు రకం

  6. 5: కాయిల్ వోల్టేజ్ కోడ్ (5 = DC24V, ప్రధాన స్రవంతి)

  7. LZ: సాకెట్ & రక్షణ కాన్ఫిగరేషన్

     L = L-ఆకారపు ప్లగ్ సాకెట్; Z = అంతర్నిర్మిత LED సూచిక + ఓవర్‌వోల్టేజ్ ప్రొటెక్షన్ సర్క్యూట్

  8. D: మాన్యువల్ ఓవర్‌రైడ్ కోడ్ (పుష్-టర్న్ లాకింగ్ స్క్రూడ్రైవర్ ఆపరేషన్)

  9. 01: పోర్ట్ థ్రెడ్ పరిమాణం (01 = Rc1/8")

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

     -- ఆటోమేటెడ్ అసెంబ్లీ ప్రొడక్షన్ లైన్లు, సెమీకండక్టర్ ప్రెసిషన్ పరికరాలు, ప్యాకేజింగ్ మెషినరీ

     -- ఆటోమోటివ్ స్టాంపింగ్ & వెల్డింగ్ ప్రొడక్షన్ లైన్లు, మెడికల్ టెస్టింగ్ సాధనాలు

     -- న్యూమాటిక్ రోబోటిక్ గ్రిప్పర్స్, లీనియర్ స్లయిడ్ సిలిండర్లు, రోటరీ ఇండెక్సింగ్ యాక్యుయేటర్లు

     -- సిలిండర్ ఫార్వర్డ్/రిట్రీట్ స్విచింగ్, న్యూమాటిక్ సర్క్యూట్ ఆన్-ఆఫ్ మరియు స్పీడ్ రెగ్యులేటింగ్ కంట్రోల్

ఒక వాక్యం

     సారాంశంSOLH SY సిరీస్ పైలట్-ఆపరేటెడ్ 5-పోర్ట్ సోలనోయిడ్ వాల్వ్ SY3000/SY5000/SY7000/SY9000 పూర్తి పరిమాణ శ్రేణిని 0.1W శక్తి-పొదుపు కాయిల్, IP65/IP67 డస్ట్‌ప్రూఫ్ & వాటర్‌ప్రూఫ్ గ్రేడ్, పాత-మాని ఫోల్డ్ ప్యాట్‌ప్లగ్‌ల కంటే 80% ఎక్కువ ఫ్లోర్‌ప్లగ్‌ని కలిగి ఉంటుంది. ఎలక్ట్రానిక్స్, ఆటోమోటివ్, ప్యాకేజింగ్ మరియు వైద్య పరికరాలలో సిలిండర్ ఆటోమేషన్ కోసం యూనివర్సల్ కాంపాక్ట్ డైరెక్షనల్ కంట్రోల్ వాల్వ్.
