M5 సిరీస్ 5/2 వే మెకానికల్ వాల్వ్ | M5 థ్రెడ్ స్ట్రోక్ & మాన్యువల్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | M5×0.8 థ్రెడ్‌తో 5/2 వే స్ప్రింగ్ రిటర్న్ మెకానికల్ & హ్యాండ్ కంట్రోల్ వాల్వ్

1. ఉత్పత్తి అవలోకనం

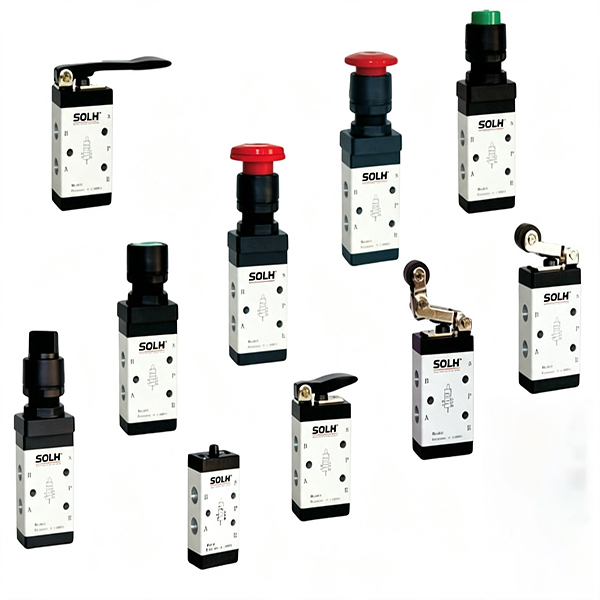

     SOLH M5 సిరీస్ ఒక ప్రొఫెషనల్5/2 వే స్పూల్-రకం మెకానికల్ వాల్వ్ ఏకీకృత M5×0.8 ఫైన్ థ్రెడ్ ఇంటర్‌ఫేస్‌తో. కాయిల్-ఫ్రీ డిజైన్‌ను కలిగి ఉంటుంది, ఇది బాహ్య యాంత్రిక శక్తి మరియు ఆటోమేటిక్ స్ప్రింగ్ రీసెట్ ద్వారా పూర్తిగా ఎయిర్ సర్క్యూట్ రివర్స్ అవుతుందని తెలుసుకుంటుంది. సిలిండర్ స్ట్రోక్ లిమిట్ పొజిషనింగ్, ఇన్-ప్లేస్ సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు పరికరాల మాన్యువల్ స్టార్ట్-స్టాప్ న్యూమాటిక్ కంట్రోల్ కోసం విస్తృతంగా వర్తించబడుతుంది. పూర్తి సిరీస్ రెండు ప్రధాన రకాలను కవర్ చేస్తుంది: మెకానికల్ ట్రిగ్గర్ (రోలర్ / ప్లంగర్) మరియు మాన్యువల్ కంట్రోల్ (బటన్ / లివర్). ఇది నేరుగా రీప్లేస్‌మెంట్ కోసం AirTAC M5 సిరీస్ మరియు యూనివర్సల్ డొమెస్టిక్ మెకానికల్ వాల్వ్‌లతో పూర్తిగా పరస్పరం మార్చుకోగలదు.

  1.1 ప్రామాణిక ఎయిర్ పోర్ట్ నిర్వచనం

     • పి పోర్ట్: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్లెట్

     • A/B వర్కింగ్ పోర్ట్‌లు: టెలిస్కోపిక్ నియంత్రణ కోసం డబుల్-యాక్టింగ్ సిలిండర్‌లతో కనెక్ట్ చేయండి

     • R1/R2 డ్యూయల్ ఎగ్జాస్ట్ పోర్ట్‌లు: వాల్వ్ బాడీ యొక్క సైడ్-మౌంటెడ్ ఎగ్జాస్ట్ పోర్ట్‌లు, శబ్దం తగ్గింపు మరియు ధూళి నివారణ కోసం మైక్రో మఫ్లర్ ఇన్‌స్టాలేషన్‌తో నేరుగా అనుకూలంగా ఉంటాయి

     • కోర్ ఫంక్షన్: 5/2 వే స్ప్రింగ్ రిటర్న్ స్ట్రక్చర్, బాహ్య శక్తి తీసివేయబడిన తర్వాత స్వయంచాలకంగా అసలు స్థితికి రీసెట్ అవుతుంది

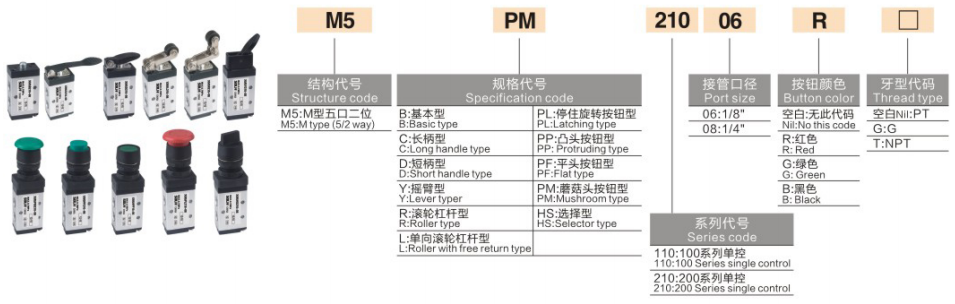

2. మోడల్ కోడింగ్ & హెడ్ టైప్ సెలక్షన్ గైడ్ (కోర్ సెలక్షన్ బేసిస్)

 1. ఏకీకృత కోడింగ్ నియమం: M5【హెడ్ ​​కోడ్】-05 (05 అంటే పూర్తి సిరీస్ కోసం ఏకీకృత M5 థ్రెడ్ పోర్ట్)

 2. మోడల్ ఉదాహరణ: M5R-05 | ప్రామాణిక M5 థ్రెడ్ పోర్ట్‌తో రోలర్ లివర్ రకం 5/2 వే మెకానికల్ వాల్వ్

3. కోర్ సాంకేతిక పారామితులు

4. స్ట్రక్చరల్ కోర్ అడ్వాంటేజెస్

     • సమతుల్య స్పూల్ నిర్మాణం: బ్యాలెన్స్‌డ్ స్లయిడ్ స్పూల్ డిజైన్‌ని స్వీకరిస్తుంది, ఎయిర్ సోర్స్ బ్యాక్ ప్రెజర్ జోక్యం లేకుండా. సున్నితమైన మరియు తేలికైన ఆపరేషన్‌తో రివర్సింగ్ చర్యను పూర్తి చేయడానికి చిన్న బాహ్య శక్తి మాత్రమే అవసరం.

     • డ్యూయల్ స్ప్లిట్ ఎగ్జాస్ట్ డిజైన్: బాహ్య లేఅవుట్‌తో స్వతంత్ర R1/R2 ద్వైపాక్షిక ఎగ్జాస్ట్ పోర్ట్‌లు. సమర్థవంతమైన శబ్దం తగ్గింపు మరియు ధూళిని వేరుచేయడం కోసం మైక్రో మఫ్లర్‌లను నేరుగా ఇన్‌స్టాల్ చేయండి, స్థిరమైన దీర్ఘకాలిక ఆపరేషన్‌ను నిర్ధారిస్తుంది.

     • బహుళ-కోణ సంస్థాపన: వాల్వ్ బాడీ యొక్క ఎగువ మరియు దిగువ భాగాలు మౌంటు రంధ్రాలతో రిజర్వ్ చేయబడ్డాయి, వివిధ పరికరాల స్పేస్ లేఅవుట్‌లకు అనుగుణంగా ఏకపక్ష కోణం స్థిర సంస్థాపనకు మద్దతు ఇస్తుంది.

     • పూర్తి సిరీస్ యూనివర్సల్ పరస్పర మార్పిడి: ఉచిత రీప్లేస్‌మెంట్ మరియు మాడ్యులర్ అసెంబ్లీ కోసం ఒకే స్పెసిఫికేషన్ మానిఫోల్డ్ బేస్‌కు అనుకూలంగా ఉండే మొత్తం M5 సిరీస్ కోసం ఏకీకృత మొత్తం వాల్వ్ బాడీ పరిమాణం.

5. సపోర్టింగ్ యాక్సెసరీస్ & మానిఫోల్డ్ బేస్

     • M5 మానిఫోల్డ్ బేస్ (M5M): 1F/2F/3F బహుళ-లింక్ మానిఫోల్డ్ ప్లేట్లు, కేంద్రీకృత P-పోర్ట్ వాయు సరఫరాను గ్రహించడం, సర్క్యూట్ లేఅవుట్‌ను సరళీకృతం చేయడానికి చెల్లాచెదురుగా ఉన్న సింగిల్-వాల్వ్ పైపింగ్‌ను భర్తీ చేయడం.

     • సహాయక సహాయకులు: M5 నుండి G1/8 వరకు తగ్గించే స్ట్రెయిట్ ఫిట్టింగ్‌లు, M5 మైక్రో మఫ్లర్‌లు, M5 త్వరిత కనెక్టర్లు (φ3/φ4 ఎయిర్ పైపులు సరిపోతాయి), స్థిర మౌంటు బ్రాకెట్‌లు.

6. ఎంపిక వ్యత్యాసం: M5 vs S3 మెకానికల్ వాల్వ్

7. క్లాసిక్ అప్లికేషన్ సర్క్యూట్లు

     • సిలిండర్ పరిమితి నియంత్రణ: సిలిండర్ బేఫిల్ M5R రోలర్ మెకానికల్ వాల్వ్‌ను ట్రిగ్గర్ చేస్తుంది, 4V సోలనోయిడ్ వాల్వ్‌ను నియంత్రించడానికి పైలట్ ఎయిర్ సిగ్నల్‌ను అవుట్‌పుట్ చేస్తుంది, సిలిండర్ నిర్ణీత స్థానానికి చేరుకున్నప్పుడు ఆటోమేటిక్ రివర్సింగ్‌ను గ్రహించడం.

     • మాన్యువల్ స్టార్ట్-స్టాప్ కంట్రోల్: M5PP మష్రూమ్ బటన్ వాల్వ్ ఆన్-సైట్ మాన్యువల్ ఆపరేషన్ కోసం చిన్న డబుల్-యాక్టింగ్ సిలిండర్ల టెలిస్కోపిక్ చర్యను నేరుగా నియంత్రిస్తుంది.

     • అసెంబ్లీ లైన్ టూలింగ్ డిటెక్షన్: M5B ప్లంగర్ టాప్ రాడ్ వాల్వ్ టూలింగ్ పొజిషనింగ్ కోసం ఆటోమేటిక్ న్యూమాటిక్ లాజిక్ ట్రిగ్గరింగ్‌ను గ్రహించడానికి మోల్డ్ ఇన్-ప్లేస్ డిటెక్షన్ స్విచ్‌గా పనిచేస్తుంది.

ఒక వాక్య సారాంశం

     SOLH M5 సిరీస్ అనేది ఏకీకృత M5×0.8 థ్రెడ్‌తో కూడిన పూర్తి-ఫంక్షనల్ 5/2 వే స్ప్రింగ్ రిటర్న్ మెకానికల్ వాల్వ్. మెకానికల్ స్ట్రోక్ పరిమితి మరియు బహుళ మాన్యువల్ కంట్రోల్ మోడ్‌లను ఏకీకృతం చేయడం, ఇది సున్నితమైన చర్య, మన్నికైన పనితీరు మరియు సార్వత్రిక పరస్పర మార్పిడిని కలిగి ఉంది, సిలిండర్ సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు పరికరాల మాన్యువల్ న్యూమాటిక్ స్విచింగ్ కోసం ప్రాధాన్య మైక్రో వాయు నియంత్రణ భాగం.
