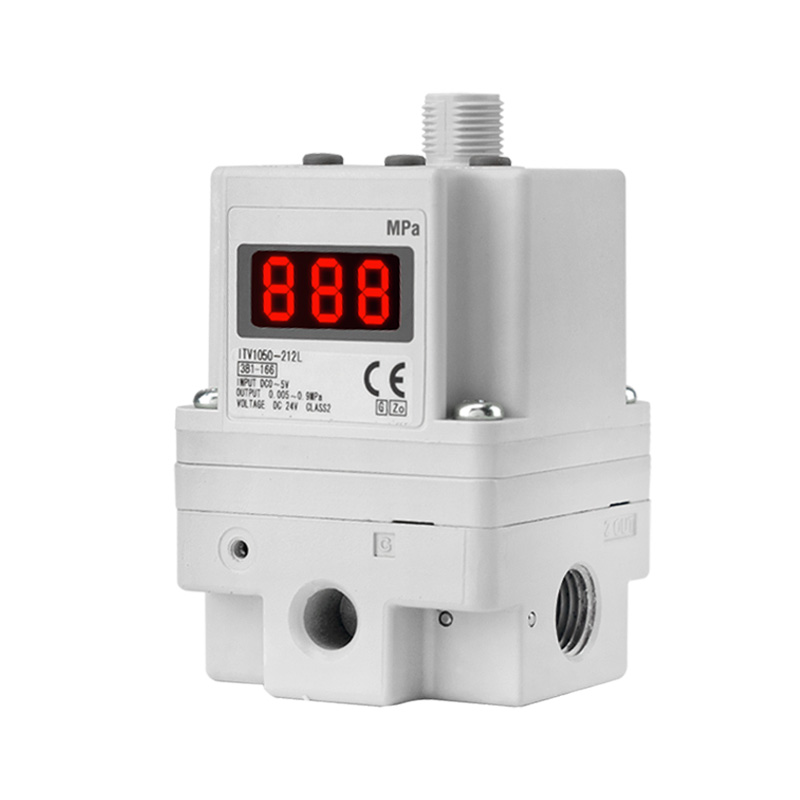

ITV సిరీస్ హై ఫ్లో ఎలక్ట్రో-న్యుమాటిక్ ప్రొపోర్షనల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం & పని సూత్రం

   1. ఉత్పత్తి స్థానం

     SOLH ITV సిరీస్ హై ఫ్లో ఎలక్ట్రో-న్యూమాటిక్ ప్రొపోర్షనల్ వాల్వ్ అనేది SMC-ఇంటర్ఛేంజ్ ఎలక్ట్రిక్-టు-న్యుమాటిక్ కన్వర్షన్ కాంపోనెంట్. ఇది ఎలక్ట్రికల్ కంట్రోల్ సిగ్నల్స్ ద్వారా స్టెప్‌లెస్ నిరంతర వాయు పీడన సర్దుబాటును గుర్తిస్తుంది, ఆటోమేటిక్, హై-ప్రెసిషన్ రిమోట్ ప్రెజర్ రెగ్యులేషన్‌ను సాధించడానికి మాన్యువల్ ప్రెజర్ తగ్గించే వాల్వ్‌లను పూర్తిగా భర్తీ చేస్తుంది మరియు హెవీ-డ్యూటీ లార్జ్-ఫ్లో ఎయిర్ సప్లై సర్క్యూట్‌ల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది.

   2. కోర్ ఫంక్షన్ & ప్రిన్సిపల్

     -- కోర్ ఫంక్షన్: ఆటోమేటిక్ & రిమోట్ ప్రెజర్ రెగ్యులేషన్ కోసం ఎలక్ట్రిక్ కంట్రోల్ సిగ్నల్‌ను స్టెప్‌లెస్ అడ్జస్టబుల్ ఎయిర్ ప్రెజర్‌గా మార్చండి

     -- వర్కింగ్ ప్రిన్సిపల్: క్లోజ్డ్-లూప్ ఎలక్ట్రో-న్యూమాటిక్ ప్రొపోర్షనల్ ఫీడ్‌బ్యాక్ సిస్టమ్. అంతర్నిర్మిత పీడన సెన్సార్ నిజ సమయంలో అవుట్‌పుట్ ఒత్తిడిని పర్యవేక్షిస్తుంది మరియు విచలనాన్ని స్వయంచాలకంగా సరిచేస్తుంది, అత్యుత్తమ నియంత్రణ ఖచ్చితత్వం మరియు వేగవంతమైన ప్రతిస్పందన వేగాన్ని అందిస్తుంది

     -- ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్ గ్రేడ్: IP65 డస్ట్‌ప్రూఫ్ & స్ప్లాష్ ప్రూఫ్, కఠినమైన పారిశ్రామిక వర్క్‌షాప్ పరిస్థితుల్లో స్థిరమైన ఆపరేషన్

హై ఫ్లో సిరీస్ మోడల్ క్విక్ రిఫరెన్స్ టేబుల్

యూనివర్సల్ జనరల్ టెక్నికల్ స్పెసిఫికేషన్స్

     -- వర్తించే ద్రవం: పొడి సంపీడన గాలి

     -- గరిష్ట ఇన్లెట్ సరఫరా ఒత్తిడి: 1.0 MPa

     -- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5 ~ +60℃

     -- విద్యుత్ సరఫరా: DC24V ±10% (పాక్షిక సంస్కరణలు DC12–15Vకి మద్దతు ఇస్తాయి)

     -- విద్యుత్ వినియోగం: ≤4W (కమ్యూనికేషన్ ఎక్విప్డ్ మోడల్స్)

     -- మానిటర్ అవుట్‌పుట్ సిగ్నల్: అసలైన అవుట్‌పుట్ ప్రెజర్‌తో అనలాగ్ DC1–5V లీనియర్

     -- పోర్ట్ థ్రెడ్ ఎంపికలు: Rc / NPT / G సమాంతర థ్రెడ్, త్వరిత పుష్-ఇన్ ఫిట్టింగ్‌లు ఐచ్ఛికం

ఇన్‌పుట్ సిగ్నల్ రకాలు & మోడల్ సఫిక్స్ నిర్వచనం

  1. అందుబాటులో ఉన్న నియంత్రణ సంకేతాలు

     -- అనలాగ్ ఇన్‌పుట్ (మెయిన్ స్ట్రీమ్): DC0–10V వోల్టేజ్ సిగ్నల్, 4–20mA కరెంట్ సిగ్నల్

     -- మల్టీ-స్టేజ్ ప్రీసెట్: 4-పాయింట్ / 16-పాయింట్ I/O ఫిక్స్‌డ్ ప్రెజర్ ప్రీసెట్ ఫంక్షన్

     -- ఫీల్డ్‌బస్ కమ్యూనికేషన్: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (ప్రత్యేకమైన కమ్యూనికేషన్ బోర్డు అనుబంధం అవసరం)

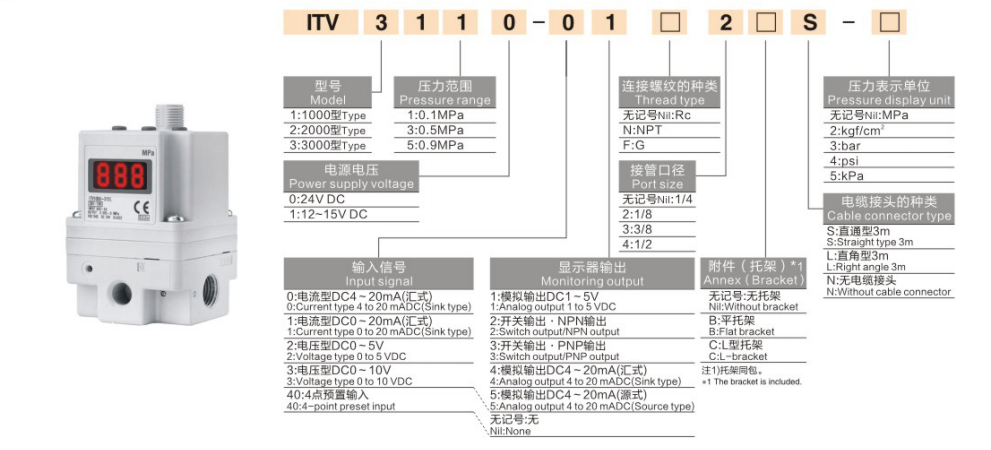

 2. మోడల్ కోడ్ ఉదాహరణ:ITV2050-31F2BN3

     -- ITV2050: ITV2000 మీడియం ఫ్లో సిరీస్

     -- 31: G1/4 పోర్ట్ థ్రెడ్

     -- F: ఫ్లాట్ మౌంటు బ్రాకెట్

     -- 2: DC0–10V అనలాగ్ వోల్టేజ్ ఇన్‌పుట్

కోర్ ఉత్పత్తి ప్రయోజనాలు

  1. గొప్పగా అప్‌గ్రేడ్ చేయబడిన అధిక ప్రవాహ పనితీరు

     -- స్టాండర్డ్ స్మాల్-ఫ్లో ITV సిరీస్‌తో పోలిస్తే గరిష్ట ప్రవాహ సామర్థ్యం దాదాపు 5 రెట్లు పెరిగింది, పెద్ద-బోర్ సిలిండర్‌లు మరియు మల్టీ-సిలిండర్ సింక్రోనస్ పరికరాల వేగవంతమైన రెసిప్రొకేటింగ్ మోషన్ అవసరాలను సంపూర్ణంగా సంతృప్తిపరుస్తుంది.

  2. అద్భుతమైన అధిక ఖచ్చితత్వం & దీర్ఘకాలిక స్థిరత్వం

     -- ±1% F.S.లోపు నియంత్రణ ఖచ్చితత్వం, అల్ట్రా-ఫాస్ట్ ప్రతిస్పందన వేగం మరియు చిన్న ఒత్తిడి హెచ్చుతగ్గులు, ఖచ్చితమైన అసెంబ్లీ, సెమీకండక్టర్ ప్రాసెసింగ్, ఆటోమేటిక్ కోటింగ్ మరియు ఇతర అధిక-ప్రామాణిక ఉత్పత్తి లైన్‌లకు అనువైనది.

  3. కాంపాక్ట్ తేలికపాటి ఆప్టిమైజ్ అవుట్‌లైన్

     -- ITV2100 మోడల్ బరువు మునుపటి తరంతో పోలిస్తే 19% తగ్గింది, పరిమిత ఇన్‌స్టాలేషన్ స్థలానికి సరిపోయేలా ఫ్లెక్సిబుల్ బ్రాకెట్ & బేస్ మౌంటు.

  4. యూజర్ ఫ్రెండ్లీ ఇంటెలిజెంట్ ఆపరేషన్

     -- నిజ-సమయ పీడన విలువ విజువలైజేషన్ కోసం అంతర్నిర్మిత అధిక-ప్రకాశం LED డిజిటల్ ప్రదర్శన; ఆన్-సైట్ ట్రబుల్షూటింగ్ & నిర్వహణను సులభతరం చేయడానికి స్వీయ-నిర్ధారణ అల్గారిథమ్ మరియు ఫాల్ట్ అలారం అవుట్‌పుట్‌తో అమర్చబడి ఉంటుంది.

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

     -- పెద్ద-ప్రవాహ సిలిండర్లు & వాయు యాక్యుయేటర్లకు ఒత్తిడి నియంత్రణ: ప్యాకేజింగ్ యంత్రాలు, ఆటోమేటిక్ డిస్పెన్సింగ్ & గ్లూయింగ్ పరికరాలు

     -- బహుళ-దశల ఆటోమేటిక్ ప్రెజర్ స్విచింగ్: వెల్డింగ్ పరికరాలు, రివెటింగ్ స్టేషన్లు, ఫిల్మ్ & వైర్ టెన్షన్ కంట్రోల్ సిస్టమ్స్

     -- అల్ట్రా-ప్రెసిషన్ న్యూమాటిక్ ప్రాసెస్ లూప్స్: సెమీకండక్టర్ తయారీ, ఆప్టికల్ టెస్టింగ్, మెడికల్ ప్రెసిషన్ ఆటోమేషన్ పరికరాలు

     -- ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లపై కేంద్రీకృత రిమోట్ ప్రెజర్ సర్దుబాటు: వన్-స్టాప్ డిజిటల్ ప్రెజర్ కంట్రోల్ కోసం బహుళ సెట్ల మాన్యువల్ రెగ్యులేటర్‌లను భర్తీ చేయండి

మోడల్ ఎంపిక మార్గదర్శకాలు

     -- అవసరమైన ఫ్లో రేట్ ద్వారా సిరీస్‌ని ఎంచుకోండి: మైక్రో స్మాల్ ఫ్లో కోసం ITV1100, యూనివర్సల్ మీడియం ఫ్లో కోసం ITV2100, హై-ఫ్లో హెవీ-డ్యూటీ పరికరాల కోసం ITV3100

     -- అన్ని ప్రక్రియ పని ఒత్తిడి అవసరాలను పూర్తిగా కవర్ చేయడానికి సర్దుబాటు చేయగల పీడన పరిధిని నిర్ధారించండి (0.005–0.9 MPa పూర్తి పరిధి ఐచ్ఛికం)

     -- మ్యాచ్ నియంత్రణ సిగ్నల్ రకం: DC0–10V అనలాగ్ వోల్టేజ్ ప్రామాణిక ఎంపికగా; ఫీల్డ్‌బస్ డిజిటల్ నియంత్రణ అవసరమైతే అంకితమైన కమ్యూనికేషన్ బోర్డుని ఎంచుకోండి

     -- మౌంటు ఫారమ్‌ను నిర్ధారించండి: ఆన్-సైట్ ఎయిర్ పైప్‌లైన్ లేఅవుట్‌తో సరిపోలడానికి బేస్ మౌంట్ / సైడ్ మౌంట్ / బ్రాకెట్ మౌంట్

ఒక వాక్య సారాంశం

     SOLH ITV హై ఫ్లో ఎలక్ట్రో-న్యూమాటిక్ ప్రొపోర్షనల్ వాల్వ్ ఎలక్ట్రిక్ కంట్రోల్ సిగ్నల్స్ ద్వారా స్టెప్‌లెస్ డిజిటల్ ప్రెజర్ సర్దుబాటును గుర్తిస్తుంది, ఇది అల్ట్రా-లార్జ్ ఫ్లో కెపాసిటీ, IP65 ఇండస్ట్రియల్ ప్రొటెక్షన్ మరియు మల్టీ-టైప్ అనలాగ్/ఫీల్డ్‌బస్ సిగ్నల్ ఇంటర్‌ఫేస్‌లను కలిగి ఉంటుంది, ఇది రిమోట్, హై-ప్రెసిషన్, హై-వాల్యూమ్ అన్ని ఎయిర్ ప్రెసిషన్ సిస్టమ్‌లో కోర్ కంట్రోల్ కాంపోనెంట్‌గా పనిచేస్తుంది.
