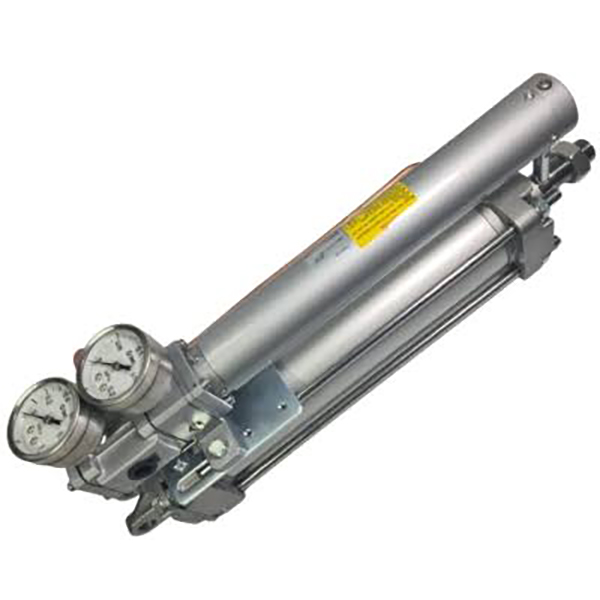

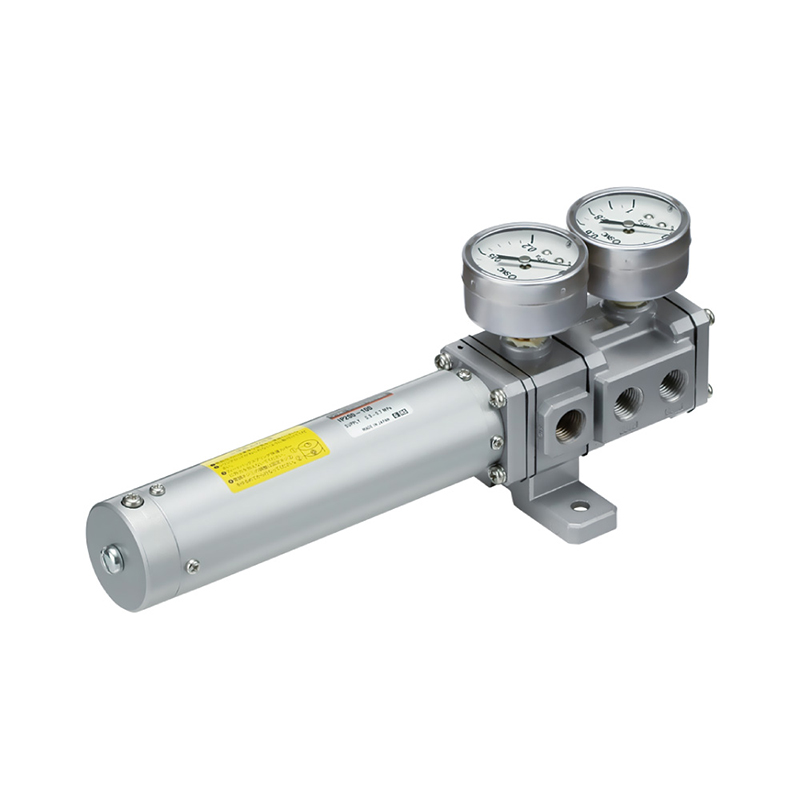

IP200 సిరీస్ న్యూమాటిక్ పైలట్ సర్వో సిలిండర్ పొజిషనర్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     రిచ్ టెక్నాలజీ యొక్క SOLH బ్రాండ్ క్రింద ప్రారంభించబడిన IP200 సిరీస్ ఒక వాయు పైలట్ సర్వో సిలిండర్ పొజిషనర్. ఇది ప్రామాణిక సిలిండర్‌ల కోసం అధిక-ఖచ్చితమైన అనుపాత స్థాన నియంత్రణను అందిస్తుంది, 0.02~0.1MPa వాయు నియంత్రణ సిగ్నల్‌ను సిలిండర్ పిస్టన్ రాడ్ యొక్క ఖచ్చితమైన స్థానభ్రంశంగా మారుస్తుంది. విద్యుత్ సరఫరా లేకుండా పూర్తిగా గాలితో నడిచే, ఇది పేలుడు-పీడిత పారిశ్రామిక వాతావరణాలకు అంతర్గతంగా సురక్షితమైన స్థాన పరిష్కారం.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

    1. ప్రాథమిక పారామితులు

     -- అనుకూల సిలిండర్‌లు: బోర్ ≥ Ø50mm, స్ట్రోక్ 25~300mm (1mm ఇంక్రిమెంట్‌కు అనుకూలీకరించదగినది)

     -- నియంత్రణ సూత్రం: ఫోర్స్ బ్యాలెన్స్ థియరీ ఆధారంగా నాజిల్-ఫ్లాపర్ సర్వో మెకానిజం

     -- సరఫరా గాలి పీడనం (SUP): 0.3~0.7MPa

     -- ఇన్‌పుట్ కంట్రోల్ సిగ్నల్ (IN): ప్రామాణిక 0.02~0.1MPa వాయు సంకేతం

     -- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -5℃ ~ +60℃ (ప్రామాణిక వెర్షన్)

     -- పోర్ట్ థ్రెడ్: ప్రధాన పోర్ట్ Rc1/4; ఒత్తిడి గేజ్ పోర్ట్ Rc1/8

     -- నికర బరువు: సుమారు. 700g (100mm స్ట్రోక్ మోడల్ ఆధారంగా)నియంత్రణ ఖచ్చితత్వ సూచిక· సున్నితత్వం: ≤ 0.5% F.S.

     -- సరళత: ≤ ±2% F.S.

     -- హిస్టెరిసిస్: ≤ 1% F.S.

     -- పునరావృతం: ≤ ±1% F.S.2.

ఫోర్స్ బ్యాలెన్స్ వర్కింగ్ ప్రిన్సిపల్

     -- సిగ్నల్ ఇన్‌పుట్: న్యూమాటిక్ కంట్రోల్ సిగ్నల్ పోర్ట్ INలోకి ప్రవేశిస్తుంది మరియు ఇన్‌పుట్ డయాఫ్రాగమ్‌ను నెట్టివేస్తుంది.

     -- సర్వో యాంప్లిఫికేషన్: డయాఫ్రాగమ్ డిస్‌ప్లేస్‌మెంట్ బ్యాక్ ప్రెజర్‌ని సర్దుబాటు చేయడానికి నాజిల్‌కు వ్యతిరేకంగా క్లియరెన్స్‌ను మారుస్తుంది, ఎయిర్ సర్క్యూట్‌లను మార్చడానికి అంతర్గత స్పూల్‌ను డ్రైవ్ చేస్తుంది.

     -- సిలిండర్ యాక్చుయేషన్: డబుల్-యాక్టింగ్ సిలిండర్‌ను పొడిగించడానికి లేదా ఉపసంహరించుకోవడానికి OUT1 / OUT2 పోర్ట్‌ల ద్వారా ప్రెషరైజ్డ్ ఎయిర్ అవుట్‌పుట్‌లు.

     -- పొజిషన్ ఫీడ్‌బ్యాక్: ఇన్‌పుట్ సిగ్నల్‌తో ఫోర్స్ బ్యాలెన్స్ చేరుకోవడానికి సిలిండర్ స్ట్రోక్ మోషన్ ఫీడ్‌బ్యాక్ డయాఫ్రాగమ్‌ను కనెక్ట్ చేసే రాడ్ & ఫీడ్‌బ్యాక్ స్ప్రింగ్ ద్వారా వెనక్కి లాగుతుంది; లక్ష్య స్థానం వద్ద సిలిండర్‌ను ఖచ్చితంగా లాక్ చేయడానికి స్పూల్ తటస్థ స్థానానికి తిరిగి వస్తుంది.

మోడల్ కోడ్ నిర్వచనం (IP200-XXX-YY)

     -- IP200: బేస్ సిరీస్ కోడ్

     -- XXX: రేటెడ్ స్ట్రోక్ (25 / 50 / 100 / 150 / 200 / 250 / 300 మిమీ)

     --YY ఐచ్ఛిక ప్రత్యయం: ప్రత్యయం లేదు: కార్బన్ స్టీల్ ఫీడ్‌బ్యాక్ స్ప్రింగ్‌తో ప్రామాణిక మోడల్ -T: స్టెయిన్‌లెస్ స్టీల్ ఫీడ్‌బ్యాక్ స్ప్రింగ్‌తో అమర్చబడింది -XN: తక్కువ ఉష్ణోగ్రత వెర్షన్ (-30°C ~ +60°C) -XZ: అధిక ఉష్ణోగ్రత వెర్షన్ (-5°C ~ +80°C)

ఉదాహరణ: IP200-200-T → 200mm స్ట్రోక్, స్టెయిన్‌లెస్ స్టీల్ ఫీడ్‌బ్యాక్ స్ప్రింగ్.

పోర్ట్ నిర్వచనం

     -- SUP: ప్రధాన వాయు సరఫరా ఇన్‌పుట్ (0.3~0.7MPa)

     -- IN: వాయు నియంత్రణ సిగ్నల్ ఇన్‌పుట్ (0.02~0.1MPa)

     -- OUT1 / OUT2: డబుల్ యాక్టింగ్ సిలిండర్ కోసం డ్యూయల్ అవుట్‌పుట్ పోర్ట్‌లు

     -- EX: ఎగ్జాస్ట్ పోర్ట్

     -- గేజ్: ప్రెజర్ గేజ్ ఇన్‌స్టాలేషన్ కోసం డెడికేటెడ్ పోర్ట్

కోర్ ఉత్పత్తి ప్రయోజనాలు

     -- హై ప్రెసిషన్ ఎక్స్‌ప్లోషన్-సేఫ్ న్యూమాటిక్ పొజిషనింగ్ ఎలక్ట్రిక్ సర్వో సిస్టమ్స్ యొక్క పోల్చదగిన పొజిషనింగ్ ఖచ్చితత్వం; ఎలక్ట్రికల్ కాంపోనెంట్‌లు లేకుండా పూర్తిగా గాలితో నడిచేవి, మండే & పేలుడు వర్కింగ్ జోన్‌లకు అంతర్గతంగా సురక్షితం.

     -- కాంపాక్ట్ ఇంటిగ్రేటెడ్ ఆల్-ఇన్-వన్ స్ట్రక్చర్ ఇంటిగ్రేటెడ్ యూనిట్ డిజైన్, స్టాండర్డ్ సిలిండర్‌లపై నేరుగా మౌంట్ చేయడం, ఆన్-సైట్ ఇన్‌స్టాలేషన్ మరియు రొటీన్ మెయింటెనెన్స్ విధానాలను సులభతరం చేయడం.

     -- అనుకూలమైన కాలిబ్రేషన్ డిజైన్ అంతర్నిర్మిత స్వతంత్ర జీరో సర్దుబాటు స్క్రూ మరియు అదనపు సాధనాలు లేకుండా వేగంగా ఆన్-సైట్ క్రమాంకనం కోసం స్పాన్ సర్దుబాటు స్క్రూ.

     -- కర్రోషన్ రెసిస్టెన్స్ ఫీడ్‌బ్యాక్ స్ప్రింగ్ కోసం బహుళ మెటీరియల్ ఎంపికలు తేమతో కూడిన, తినివేయు వర్క్‌షాప్ వాతావరణాలకు అనుగుణంగా కార్బన్ స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్ వేరియంట్‌లలో అందుబాటులో ఉన్నాయి.

     -- విస్తృత ఉష్ణోగ్రత పరిధి అనుకూల సంస్కరణలు సంక్లిష్ట వేరియబుల్ ఉష్ణోగ్రత పారిశ్రామిక పరిస్థితులను సంతృప్తి పరచడానికి ప్రామాణిక, తక్కువ-ఉష్ణోగ్రత మరియు అధిక-ఉష్ణోగ్రత ఐచ్ఛిక నమూనాలు.

సాధారణ అప్లికేషన్ దృశ్యాలు

     -- ప్రెసిషన్ పొజిషనింగ్ స్టేషన్లు: కట్టింగ్, ప్రెస్-ఫిట్టింగ్, కోటింగ్ మరియు ఆటోమేటిక్ మెటీరియల్ హ్యాండ్లింగ్ పరికరాలు

     -- పారిశ్రామిక ప్రక్రియ నియంత్రణ: వాల్వ్ ఓపెనింగ్ రెగ్యులేషన్, వెబ్ టెన్షన్ కంట్రోల్ మరియు వెబ్ ఎడ్జ్ కరెక్షన్ సిస్టమ్స్

     -- ప్రత్యేక కఠినమైన వాతావరణాలు: రసాయన కర్మాగారాలు & మైనింగ్ యంత్రాల కోసం పేలుడు ప్రూఫ్, డస్ట్‌ప్రూఫ్ మరియు వాటర్‌ప్రూఫ్ పరికరాలు

     -- న్యూమాటిక్ సర్వో కోర్ యూనిట్: పూర్తి న్యూమాటిక్ సర్వో పొజిషనింగ్ సిస్టమ్స్ యొక్క సెంట్రల్ కంట్రోల్ కాంపోనెంట్‌గా పనిచేస్తుంది

ఆపరేషన్ & ఇన్‌స్టాలేషన్ మార్గదర్శకాలు

     -- ఎయిర్ సోర్స్ ఆవశ్యకత: నాజిల్ అడ్డంకి మరియు పొజిషనింగ్ వైఫల్యాన్ని నివారించడానికి సరఫరా గాలి తప్పనిసరిగా వడపోత ఖచ్చితత్వంతో ≤5μm పొడిగా మరియు శుభ్రంగా ఉండాలి.

     -- క్రమాంకనం సూచన: సరైన సరళ పనితీరు కోసం 0.5MPa ప్రామాణిక సరఫరా ఒత్తిడిలో పూర్తి సున్నా మరియు span సర్దుబాటు.

     -- మౌంటు దిశ: ఏ కోణంలోనైనా సంస్థాపనకు మద్దతు ఇస్తుంది; యూనిట్ యొక్క అంతర్గత అసెంబ్లీ లోపల ఘనీకృత నీరు పేరుకుపోయేలా చేసే మౌంటు లేఅవుట్‌ను నివారించండి.

ఒక వాక్య సారాంశం

     SOLH IP200 ఫోర్స్-బ్యాలెన్స్ నాజిల్-ఫ్లాపర్ న్యూమాటిక్ సర్వో పొజిషనర్ 0.02~0.1MPa ఎయిర్ సిగ్నల్‌ను ఖచ్చితమైన సిలిండర్ డిస్‌ప్లేస్‌మెంట్‌గా సరళంగా మారుస్తుంది, ఇందులో అధిక పొజిషనింగ్ ఖచ్చితత్వం, పేలుడు-సేఫ్ ఎయిర్-ఓన్లీ ఆపరేషన్, సున్నా/స్పాన్ అడ్జస్టబుల్ కంట్రోల్ కస్టమ్ ఆప్షన్‌లు మరియు బహుళ-ఉష్ణోగ్రత అనుకూల ఎంపికలు పేలుడు నిరోధక రసాయన, మైనింగ్ మరియు ఖచ్చితమైన ఆటోమేషన్ పరికరాలు.
