బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC ASV ఒరిజినల్ సిరీస్ కోసం పూర్తి అనుకూల ప్రత్యామ్నాయం
SOLH ASV సిరీస్ a4-ఇన్-1 ఇంటిగ్రేటెడ్ హై-స్పీడ్ న్యూమాటిక్ కంట్రోల్ వాల్వ్ ఇది త్వరిత ఎగ్జాస్ట్ ఫంక్షన్, ఎగ్జాస్ట్ థ్రోట్లింగ్ రెగ్యులేషన్, బిల్ట్-ఇన్ సైలెన్సర్ మరియు వన్-టచ్ ఫిట్టింగ్‌లను మిళితం చేస్తుంది. సాంప్రదాయ సింగిల్-ఫంక్షన్ స్పీడ్ కంట్రోల్ వాల్వ్‌ల నుండి భిన్నంగా, ASV సిరీస్ డబుల్ ఎఫెక్టివ్ ఫ్లో ఏరియాను కలిగి ఉంది, ఇది వేగవంతమైన సిలిండర్ పొడిగింపు మరియు సర్దుబాటు చేయగల నిశ్శబ్ద ఉపసంహరణను అనుమతిస్తుంది. ఇది హై-స్పీడ్ సిలిండర్ చర్య మరియు స్థిరమైన వేగ నియంత్రణ మధ్య వైరుధ్యాన్ని సంపూర్ణంగా పరిష్కరిస్తుంది, హై-ఫ్రీక్వెన్సీ, హై-స్పీడ్ మరియు తక్కువ-నాయిస్ వాయు ఆటోమేషన్ దృశ్యాలకు కోర్ ప్రాధాన్య వాల్వ్‌గా పనిచేస్తుంది, అసలు SMC ASV సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోవచ్చు.
• ఇన్‌టేక్ స్ట్రోక్ (IN → OUT / సిలిండర్ పొడిగింపు): అంతర్గత చెక్ వాల్వ్ సున్నా ప్రవాహ నిరోధకతతో పూర్తిగా తెరుచుకుంటుంది, పెద్ద-ప్రవాహాన్ని నేరుగా-ద్వారా గాలి తీసుకోవడం గ్రహించబడుతుంది. ఇది సిలిండర్ పొడిగింపు వేగాన్ని బాగా మెరుగుపరుస్తుంది మరియు హై-స్పీడ్ వేగవంతమైన చర్య అవసరాలను తీరుస్తుంది.
• ఎగ్జాస్ట్ స్ట్రోక్ (OUT → EXH / సిలిండర్ ఉపసంహరణ): చెక్ వాల్వ్ స్వయంచాలకంగా మూసివేయబడుతుంది. స్టెప్‌లెస్ స్పీడ్ అడ్జస్ట్‌మెంట్ కోసం ఎగ్జాస్ట్ ఎయిర్ ప్రెసిషన్ సూది వాల్వ్ థ్రోట్లింగ్ గుండా వెళుతుంది, అయితే అంతర్నిర్మిత సైలెన్సర్ ఎగ్జాస్ట్ శబ్దాన్ని తొలగిస్తుంది. ఇది సర్దుబాటు ఉపసంహరణ వేగం మరియు నిశ్శబ్ద ఆపరేషన్‌ను సాధిస్తుంది.
• సుపీరియర్ హై-ఫ్లో పెర్ఫార్మెన్స్: ప్రభావవంతమైన సెక్షనల్ ఫ్లో ఏరియా గురించిసాధారణ AS సిరీస్ స్పీడ్ కంట్రోల్ వాల్వ్‌ల కంటే 2 రెట్లు ఎక్కువ, హై-స్పీడ్ సిలిండర్ కదలిక మరియు హై-ఫ్రీక్వెన్సీ సైక్లిక్ ఆపరేషన్ కోసం శక్తివంతమైన ఫ్లో మద్దతును అందిస్తుంది.
సాధారణ నమూనా ఉదాహరణ: ASV310F-01-06A
• ASV: సైలెన్సర్ మరియు వన్-టచ్ ఫిట్టింగ్‌తో 4-ఇన్-1 క్విక్ ఎగ్జాస్ట్ థొరెటల్ వాల్వ్ కోసం సిరీస్ కోడ్
• సైజు కోడ్ (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 పోర్ట్ స్పెసిఫికేషన్‌లకు అనుగుణంగా
• F: వేగవంతమైన గొట్టాల ఇన్‌స్టాలేషన్ కోసం వన్-టచ్ క్విక్ కనెక్టర్‌తో అమర్చారు
• థ్రెడ్ కోడ్ (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2
• ట్యూబ్ ఔటర్ వ్యాసం కోడ్: φ4/φ6/φ8/φ10/φ12 వాయు గొట్టాలకు అనుకూలం
• ప్రత్యయం నిర్వచనం: A= పుష్-లాక్ హ్యాండ్వీల్;S= థ్రెడ్ ప్రీ-కోటెడ్ సీలెంట్;N=ఎలక్ట్రోలెస్ నికెల్ ప్లేటింగ్

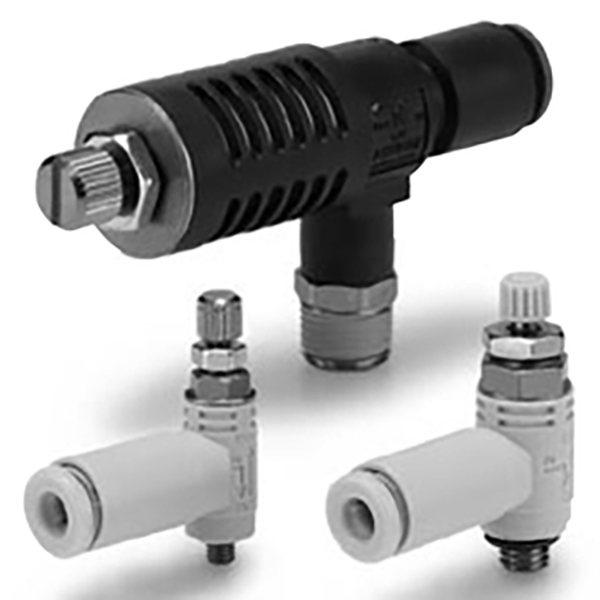

4.1 ఎల్బో రకం (ASV120F / ASV220F)
• 90° ఎల్బో స్టీరింగ్ స్ట్రక్చర్, AS సిరీస్ ఎల్బో స్పీడ్ కంట్రోల్ వాల్వ్, కాంపాక్ట్ మరియు స్పేస్-సేవింగ్ లాగానే కనిపిస్తుంది.
• అసమాన ఇంటర్‌ఫేస్ డిజైన్: ఒక వైపు M3/M5 థ్రెడ్ పోర్ట్, మరొక వైపు వన్-టచ్ క్విక్-ఫిట్ పోర్ట్.
• సూక్ష్మ & చిన్న సిలిండర్లు మరియు ఇరుకైన-స్పేస్ పరికరాల లేఅవుట్ దృశ్యాలకు అనువైనది.
4.2 T-టైప్ స్ట్రెయిట్ త్రూ (ASV310F / 410F / 510F)
• మూడు-పోర్ట్ స్ట్రెయిట్-త్రూ స్ట్రక్చర్: IN థ్రెడ్ ఎయిర్ ఇన్‌లెట్, అవుట్ క్విక్-ఫిట్ ఎయిర్ అవుట్‌లెట్, EXH బిల్ట్-ఇన్ సైలెంట్ ఎగ్జాస్ట్ పోర్ట్.
• పెద్ద ప్రభావవంతమైన ప్రవాహ ప్రాంతం మరియు తక్కువ ప్రవాహ నిరోధకత, గరిష్టంగా సిలిండర్ ఆపరేటింగ్ వేగం.
• ప్రామాణిక, మధ్యస్థ మరియు పెద్ద బోర్ హై-స్పీడ్ సిలిండర్‌లకు ప్రాధాన్య నిర్మాణం.
|
మోడల్ |
థ్రెడ్ పరిమాణం |
ట్యూబ్ OD |
వర్తించే దృశ్యం |
|
ASV120F-M3-04 |
M3×0.5 |
φ4 |
మైక్రో సిలిండర్లు, అల్ట్రా-స్మాల్ ప్రెసిషన్ పరికరాలు |
|
ASV220F-M5-06 |
M5×0.8 |
φ6 |
చిన్న సిలిండర్లు (φ12–φ20) |
|
ASV310F-01-06A |
R1/8 |
φ6 |
ప్రామాణిక సిలిండర్లు (φ25–φ40) |
|
ASV410F-02-08A |
R1/4 |
φ8 |
మధ్యస్థ & పెద్ద సిలిండర్లు (φ50–φ80) |
|
ASV510F-03-10A |
R3/8 |
φ10 |
పెద్ద బోర్ సిలిండర్లు (φ100 మరియు అంతకంటే ఎక్కువ) |
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
వర్తించే ద్రవం |
క్లీన్ కంప్రెస్డ్ ఎయిర్ |
|
పని ఒత్తిడి పరిధి |
0.1-1.0 MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
|
పని ఉష్ణోగ్రత పరిధి |
-5℃～+60℃ (గడ్డకట్టని వాతావరణం) |
|
వాల్వ్ బాడీ మెటీరియల్ |
ఫ్లేమ్-రిటార్డెంట్ PBT (UL94 V-0 ఫైర్‌ప్రూఫ్ గ్రేడ్) |
|
కనెక్టర్ మెటీరియల్ |
నికెల్ ప్లేటింగ్‌తో కూడిన ఇత్తడి, యాంటీ రస్ట్ & మన్నికైనది |
|
దవడ క్లా మెటీరియల్ |
SUS304 స్టెయిన్‌లెస్ స్టీల్, దృఢమైన బిగింపు |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, నైలాన్ ట్యూబ్, సాఫ్ట్ నైలాన్ ట్యూబ్, PTFE ట్యూబ్ |
|
పోలిక అంశం |
ASV సిరీస్ |
AS సిరీస్ (ఆర్డినరీ స్పీడ్ వాల్వ్) |
|
ఫంక్షనల్ కాన్ఫిగరేషన్ |
4-in-1: త్వరిత ఎగ్జాస్ట్ + థ్రోట్లింగ్ + సైలెన్సర్ + వన్-టచ్ ఫిట్టింగ్ |
ప్రాథమిక 2-ఇన్-1: వన్-వే + థ్రోట్లింగ్ మాత్రమే |
|
ప్రవాహ సామర్థ్యం |
AS సిరీస్ యొక్క 2 రెట్లు ప్రవాహ ప్రాంతం, అతి-అధిక వేగం |
ప్రామాణిక సంప్రదాయ ప్రవాహం, సాధారణ వేగం |
|
ఆపరేటింగ్ నాయిస్ |
అంతర్నిర్మిత సైలెన్సర్, నిశ్శబ్ద ఎగ్జాస్ట్ |
సైలెన్సర్ లేదు, పెద్ద ఎగ్జాస్ట్ శబ్దం |
|
అప్లికేషన్ దృశ్యాలు |
హై-స్పీడ్, హై-ఫ్రీక్వెన్సీ, తక్కువ-నాయిస్ ఆటోమేషన్ పరికరాలు |
సాధారణ సంప్రదాయ వాయు పని పరిస్థితులు |
|
కాస్ట్ పొజిషనింగ్ |
అధిక-పనితీరు రకం, అధిక ధర పనితీరు |
ఆర్థిక ప్రాథమిక రకం, తక్కువ ధర |
• డైరెక్షనల్ ఇన్‌స్టాలేషన్: వాల్వ్ బాడీపై బాణం గుర్తు ప్రకారం ఖచ్చితంగా ఇన్‌స్టాల్ చేయండి. కనెక్ట్ చేయండిపోర్ట్ లో సోలనోయిడ్ వాల్వ్ మరియు దిఅవుట్ పోర్ట్ అసాధారణ వేగ నియంత్రణకు కారణమయ్యే రివర్స్ ఇన్‌స్టాలేషన్‌ను నివారించడానికి సిలిండర్‌కు.
• త్వరిత గొట్టాల కనెక్షన్: న్యూమాటిక్ ట్యూబ్‌ను ఫ్లాట్‌గా కట్ చేసి, గట్టిగా మరియు గాలి చొరబడని కనెక్షన్‌ని నిర్ధారిస్తూ, "క్లిక్" శబ్దం వినిపించే వరకు దాన్ని పూర్తిగా వన్-టచ్ ఫిట్టింగ్‌లోకి చొప్పించండి.
• వైబ్రేషన్-ప్రూఫ్ లాకింగ్ ఆపరేషన్: ఎగ్జాస్ట్ ఫ్లో మరియు సిలిండర్ వేగాన్ని సర్దుబాటు చేయడానికి హ్యాండ్‌వీల్‌ను తిప్పండి.లాక్ చేయడానికి హ్యాండ్‌వీల్‌ను క్రిందికి నొక్కండి మరియు పరికరాల కంపనం వల్ల కలిగే స్పీడ్ డ్రిఫ్ట్‌ను నిరోధించండి;అన్‌లాక్ చేయడానికి హ్యాండ్‌వీల్‌ని పైకి లాగండి ద్వితీయ సర్దుబాటు కోసం.
SOLH ASV సిరీస్ అనేది శీఘ్ర ఎగ్జాస్ట్, ఎగ్జాస్ట్ థ్రోట్లింగ్, సైలెంట్ నాయిస్ రిడక్షన్ మరియు వన్-టచ్ ఫిట్టింగ్‌ను సమగ్రపరిచే ప్రొఫెషనల్ 4-ఇన్-1 హై-స్పీడ్ న్యూమాటిక్ కంట్రోల్ వాల్వ్. డబుల్ ఫ్లో ఏరియా, పుష్-లాక్ యాంటీ-వైబ్రేషన్ స్ట్రక్చర్ మరియు ఫైర్‌ప్రూఫ్ మన్నికైన మెటీరియల్‌తో, ఇది సాధారణ AS సిరీస్ స్పీడ్ కంట్రోల్ వాల్వ్‌లకు సరైన అప్‌గ్రేడ్ రీప్లేస్‌మెంట్ కావడం వల్ల వాయు సిలిండర్‌ల యొక్క హై-స్పీడ్, హై-ఫ్రీక్వెన్సీ మరియు సైలెంట్ ఆపరేషన్ డిమాండ్‌లను ఖచ్చితంగా కలుస్తుంది.
