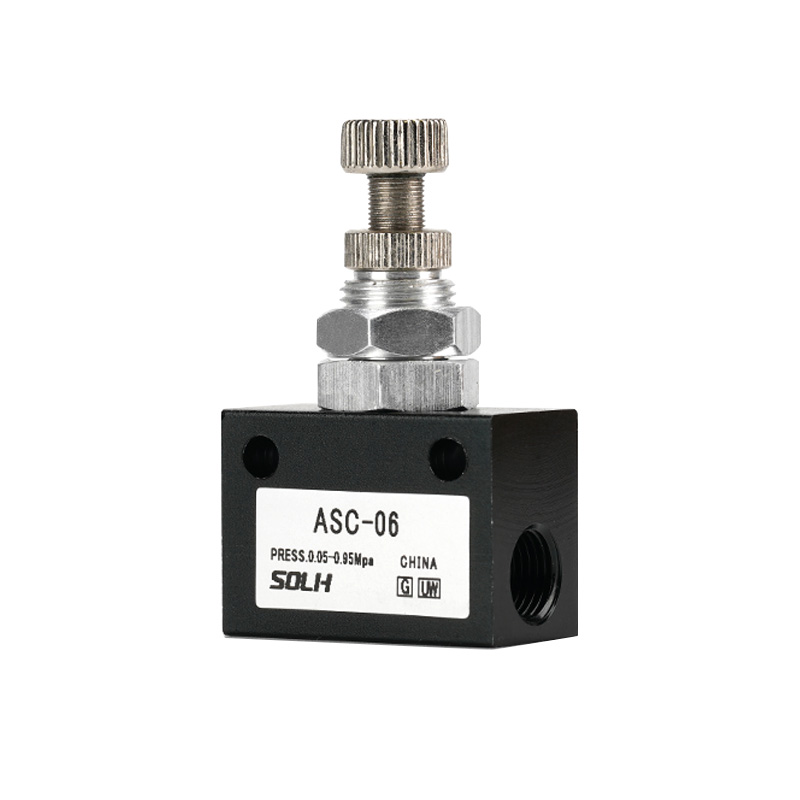

ASC సిరీస్ వన్-వే థ్రోటల్ వాల్వ్ | అల్యూమినియం అల్లాయ్ ఇన్-లైన్ న్యూమాటిక్ స్పీడ్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | యూనివర్సల్ ఎయిర్‌టాక్ స్టాండర్డ్ న్యూమాటిక్ ఫ్లో కంట్రోల్ వాల్వ్

1. ఉత్పత్తి అవలోకనం

     SOLH ASC సిరీస్ aతక్కువ ఖర్చుతో కూడిన అల్యూమినియం మిశ్రమం ఇన్-లైన్ వన్-వే థొరెటల్ వాల్వ్ చైనీస్ వాయు మార్కెట్‌లో విస్తృతంగా స్వీకరించబడింది. ఇది AS సిరీస్ వలె అదే కోర్ న్యూమాటిక్ ఫంక్షన్‌లను కలిగి ఉంటుంది, అయితే ఆల్-అల్యూమినియం స్క్వేర్ బాడీతో మరింత మన్నికైన థ్రెడ్ ఇన్-లైన్ ఇన్‌స్టాలేషన్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది. స్టాండర్డ్ సిలిండర్ స్పీడ్ రెగ్యులేషన్ కోసం రూపొందించబడింది, ఇది ఫ్రీ ఫార్వర్డ్ ఎయిర్ ఇన్‌టేక్ మరియు ఖచ్చితమైన ఎగ్జాస్ట్ థ్రోట్లింగ్ కంట్రోల్‌ని తెలుసుకుంటుంది. కాంపాక్ట్ స్ట్రక్చర్, స్థిరమైన సర్దుబాటు మరియు యూనివర్సల్ థ్రెడ్ స్పెసిఫికేషన్‌లతో, ఇది సాధారణ ఆటోమేటెడ్ న్యూమాటిక్ సర్క్యూట్‌లకు ప్రధాన స్రవంతి ఆర్థిక వేగ నియంత్రణ పరిష్కారం.

2. కోర్ వర్కింగ్ ఫంక్షన్ (ఎగ్జాస్ట్ థ్రోట్లింగ్ ప్రిన్సిపల్)

     ASC వాల్వ్ ప్రమాణాన్ని అనుసరిస్తుందిఎగ్జాస్ట్ థ్రోట్లింగ్ కంట్రోల్ లాజిక్, వాయు సిలిండర్ వేగ నియంత్రణకు అత్యంత విశ్వసనీయ పద్ధతి:

     • ఫార్వర్డ్ ఎయిర్ ఇన్‌టేక్ (సిలిండర్ ఎక్స్‌టెన్షన్): అంతర్నిర్మిత చెక్ వాల్వ్ పూర్తిగా తెరుచుకుంటుంది, దాదాపుగా అడ్డంకులు లేని నేరుగా-ద్వారా వాయుప్రవాహాన్ని సున్నా ప్రవాహ నష్టంతో ఎనేబుల్ చేస్తుంది, వేగవంతమైన మరియు మృదువైన సిలిండర్ చర్యను నిర్ధారిస్తుంది.

     • రివర్స్ ఎగ్జాస్ట్ (సిలిండర్ ఉపసంహరణ): చెక్ వాల్వ్ స్వయంచాలకంగా మూసివేయబడుతుంది. ఎగ్జాస్ట్ గాలి సర్దుబాటు చేయగల థ్రోట్లింగ్ కోసం ఖచ్చితమైన సూది వాల్వ్ గుండా వెళుతుంది, ఖచ్చితమైన సిలిండర్ ఉపసంహరణ వేగ నియంత్రణను గ్రహించడం.

      •కోర్ అప్లికేషన్: డబుల్-యాక్టింగ్ సిలిండర్ల పొడిగింపు లేదా ఉపసంహరణ వేగాన్ని ఖచ్చితంగా సర్దుబాటు చేయండి; ఎగ్జాస్ట్-సైడ్ థ్రోట్లింగ్ అనేది పారిశ్రామిక దృశ్యాలలో అత్యంత సాధారణంగా ఉపయోగించే మరియు స్థిరమైన వాయు వేగ నియంత్రణ పద్ధతి.

3. మోడల్ కోడింగ్ రూల్స్ & థ్రెడ్ స్పెసిఫికేషన్

     కోడింగ్ ఫార్మాట్: ASC[సైజ్ సిరీస్]-[థ్రెడ్ కాలిబర్]+[థ్రెడ్ ప్రత్యయం]

  3.1 పరిమాణం & కాలిబర్ నిర్వచనం

     • 100 సిరీస్: 06 = G1/8 (PT1/8)

     • 200 సిరీస్: 08 = G1/4 (PT1/4) | అత్యంత సార్వత్రిక ప్రధాన స్రవంతి మోడల్

     • 300 సిరీస్: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 థ్రెడ్ రకం ప్రత్యయం

     • ఖాళీ: ప్రామాణిక PT టేపర్ థ్రెడ్ (డిఫాల్ట్)

     • G: బ్రిటిష్ స్టాండర్డ్ G సమాంతర థ్రెడ్

     • T: NPT అమెరికన్ స్టాండర్డ్ టేపర్ థ్రెడ్

4. పూర్తి సిరీస్ స్టాండర్డ్ స్పెసిఫికేషన్‌లు & ఫ్లో పారామీటర్‌లు

5. కోర్ సాంకేతిక పారామితులు

6. నిర్మాణ లక్షణాలు & ఇన్‌స్టాలేషన్ సూచనలు

     • ఇంటిగ్రేటెడ్ అల్యూమినియం అల్లాయ్ స్క్వేర్ బాడీ: అధిక నిర్మాణ బలంతో కాంపాక్ట్ మరియు తేలికైన నిర్మాణం, వైకల్యం సులభం కాదు. అంతర్నిర్మిత పుష్-ఫిట్ జాయింట్లు లేకుండా పూర్తి థ్రెడ్ ఇన్-లైన్ డిజైన్‌ను స్వీకరిస్తుంది, ట్యూబ్ కనెక్షన్ కోసం ప్రత్యేక పైప్ ఫిట్టింగ్‌లు అవసరం, బలమైన అనుకూలత మరియు అధిక మన్నికను కలిగి ఉంటుంది.

     • ప్రవాహ దిశ గుర్తింపును క్లియర్ చేయండి: రివర్స్ ఇన్‌స్టాలేషన్ లోపాలను నివారించడానికి మరియు సరైన స్పీడ్ రెగ్యులేషన్ లాజిక్‌ను నిర్ధారించడానికి సిలిండర్ వైపు (ఎగ్జాస్ట్ థ్రోట్లింగ్ దిశ) గురిపెట్టి, వాల్వ్ బాడీపై స్టాండర్డ్ ఫ్లో బాణం గుర్తు పెట్టబడింది.

     • లాక్ చేయగల యాంటీ వైబ్రేషన్ అడ్జస్ట్‌మెంట్: టాప్ సర్దుబాటు నాబ్ మరియు లాక్ నట్ అమర్చారు. స్పీడ్ పారామితి సెట్టింగ్ తర్వాత, గింజను లాక్ చేయబడి, పరికరాల కంపనం వల్ల కలిగే పారామీటర్ డ్రిఫ్ట్‌ను నివారించడానికి, దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్వహిస్తుంది.

     • ఓమ్నిడైరెక్షనల్ ఇన్‌స్టాలేషన్: సైట్‌లోని వివిధ క్లిష్టమైన పైప్‌లైన్ లేఅవుట్ వాతావరణాలకు అనుగుణంగా, దిశ పరిమితి లేకుండా ఏకపక్ష యాంగిల్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది.

     • సున్నితమైన & ఖచ్చితమైన నియంత్రణ: ప్రెసిషన్ నీడిల్ వాల్వ్ కోర్ మృదువైన స్టెప్‌లెస్ స్పీడ్ సర్దుబాటును నిర్ధారిస్తుంది, సిలిండర్ జిట్టర్ మరియు అస్థిర వేగం సమస్యలను సమర్థవంతంగా పరిష్కరిస్తుంది.

7. కోర్ ఎంపిక వ్యత్యాసం: ASC vs AS సిరీస్

8. ప్రొఫెషనల్ ఎంపిక గైడ్

     • మైక్రో సిలిండర్ & స్మాల్ ఫ్లో సర్క్యూట్: ఎంచుకోండిASC100-06 (G1/8), φ12–φ20 చిన్న-బోర్ సిలిండర్లు మరియు ఖచ్చితత్వంతో కూడిన సూక్ష్మ వాయు నియంత్రణకు అనుకూలం.

     • ప్రామాణిక సాధారణ సిలిండర్లు (అత్యంత యూనివర్సల్): ఎంచుకోండిASC200-08 (G1/4), సరిపోలే φ12–φ40 సంప్రదాయ సిలిండర్‌లు, చాలా ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లు, ప్యాకేజింగ్ మరియు బిగింపు పరికరాలకు వర్తిస్తుంది.

     • పెద్ద బోర్ సిలిండర్ & అధిక ప్రవాహ డిమాండ్: ఎంచుకోండిASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 మరియు అంతకంటే ఎక్కువ పెద్ద-బోర్ సిలిండర్లు మరియు హై-స్పీడ్ హెవీ-లోడ్ న్యూమాటిక్ సిస్టమ్స్ కోసం.

ఒక వాక్య సారాంశం

     SOLH ASC సిరీస్ అనేది యూనివర్సల్ అల్యూమినియం అల్లాయ్ థ్రెడ్ వన్-వే ఎగ్జాస్ట్ థొరెటల్ వాల్వ్, ఇందులో ఫ్రీ ఇన్‌టేక్ మరియు ఖచ్చితమైన ఎగ్జాస్ట్ స్పీడ్ రెగ్యులేషన్, లాక్ చేయగల యాంటీ-వైబ్రేషన్ స్ట్రక్చర్ మరియు తక్కువ ఖర్చుతో కూడిన పనితీరు ఉంటుంది. ఇది ఎయిర్‌టాక్ డొమెస్టిక్ న్యూమాటిక్ సిస్టమ్‌లతో విస్తృతంగా అనుకూలత కలిగిన ప్రామాణిక వాయు సిలిండర్ రెసిప్రొకేటింగ్ మోషన్ కోసం ఇష్టపడే ఆర్థిక వేగ నియంత్రణ వాల్వ్.
