బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

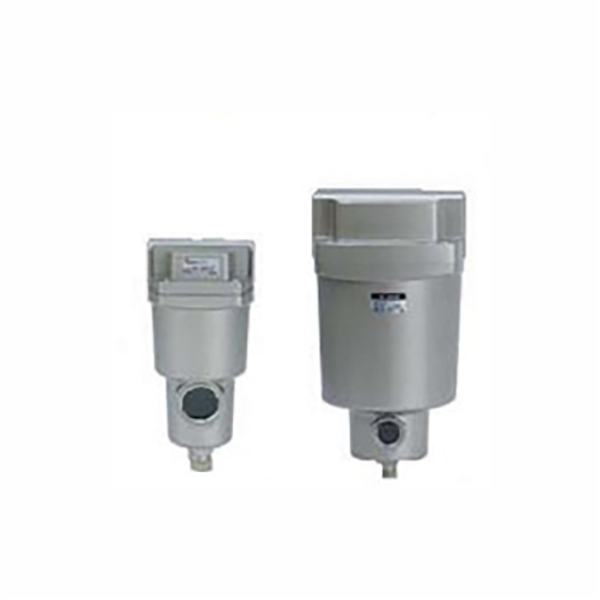

AFF మరియు AM కోర్ కంబైన్డ్ ఎయిర్ సోర్స్ ప్యూరిఫికేషన్ అసెంబ్లీని ఏర్పరుస్తాయి. AFF ఘన మలినాలను మరియు ఘనీభవించిన నీటి బిందువులను తొలగించడానికి ప్రాథమిక ముతక వడపోత వలె పనిచేస్తుంది, అయితే AM అనేది మైక్రో ఆయిల్ ఏరోసోల్ ఎలిమినేషన్ కోసం ఖచ్చితమైన ఆయిల్ మిస్ట్ సెపరేటర్, కంప్రెస్డ్ ఎయిర్ క్లీనెస్ను మెరుగుపరుస్తుంది మరియు డౌన్స్ట్రీమ్ న్యూమాటిక్ యాక్యుయేటర్లను పూర్తిగా రక్షిస్తుంది.
1. AFF సిరీస్ మెయిన్ లైన్ ముతక వడపోత
-- వడపోత ఖచ్చితత్వం: 1μm, 99% పార్టికల్ క్యాప్చర్ రేటు (పాత 3μm గ్రేడ్ నుండి అప్గ్రేడ్ చేయబడింది)
-- కోర్ ఫంక్షన్: పెద్ద దుమ్ము, తుప్పు శిధిలాలు మరియు బల్క్ ఘనీభవించిన నీటిని తొలగించండి, ముందు ప్రాథమిక వడపోతగా 99% నీటి విభజన సామర్థ్యం
-- పరిశుభ్రత ప్రమాణం: ISO8573-1:2010 [4:7:4]
2. AM సిరీస్ ఆయిల్ మిస్ట్ సెపరేటర్ (ఫైన్ ఫిల్టర్)
-- వడపోత ఖచ్చితత్వం: 0.1μm, 99% మైక్రో ఆయిల్ మిస్ట్ క్యాప్చర్ రేట్ (పాత 0.3μm గ్రేడ్ నుండి అప్గ్రేడ్ చేయబడింది)
-- కోర్ ఫంక్షన్: పూర్తి ఆయిల్ మిస్ట్ సెపరేషన్, అవుట్లెట్ అవశేష ఆయిల్ గాఢత ≤1mg/m³ (0.8ppm), పూర్తిగా ఆయిల్ ఫ్రీ లూబ్రికేషన్ ప్రాసెస్ అవసరాలకు అనుగుణంగా ఉంటుంది
-- పరిశుభ్రత ప్రమాణం: ISO8573-1:2010 [2:7:3]
3. షేర్డ్ జనరల్ అడ్వాంటేజెస్
-- అల్ట్రా-తక్కువ పీడన తగ్గుదల ≤5kPa, శక్తి పొదుపు, ప్రవాహ సామర్థ్యం 20% వర్సెస్ సాంప్రదాయ నమూనాలు పెరిగింది
-- తేలికైన స్టెయిన్లెస్ స్టీల్ ద్రవ నిల్వ గిన్నె, గరిష్ట బరువు 52% వరకు తగ్గింపు
-- విజువల్ మెయింటెనెన్స్ రిమైండర్: ఫిల్టర్ రీప్లేస్మెంట్ టైమింగ్ని నిర్ధారించడానికి రెడ్ రింగ్తో స్టాండర్డ్ బిల్ట్-ఇన్ క్లాగ్ ఇండికేటర్; శీఘ్ర మోడల్ గుర్తింపు కోసం రంగు-కోడెడ్ ఫిల్టర్ ఎండ్ క్యాప్స్
-- మాడ్యులర్ క్యాస్కేడ్ డిజైన్, మల్టీ-గ్రేడ్ అల్ట్రా-క్లీన్ ఎయిర్ డిమాండ్లను తీర్చడానికి AMD / AMH అల్ట్రా-ఫైన్ ఫిల్టర్లతో సీరియల్గా కనెక్ట్ చేయబడుతుంది

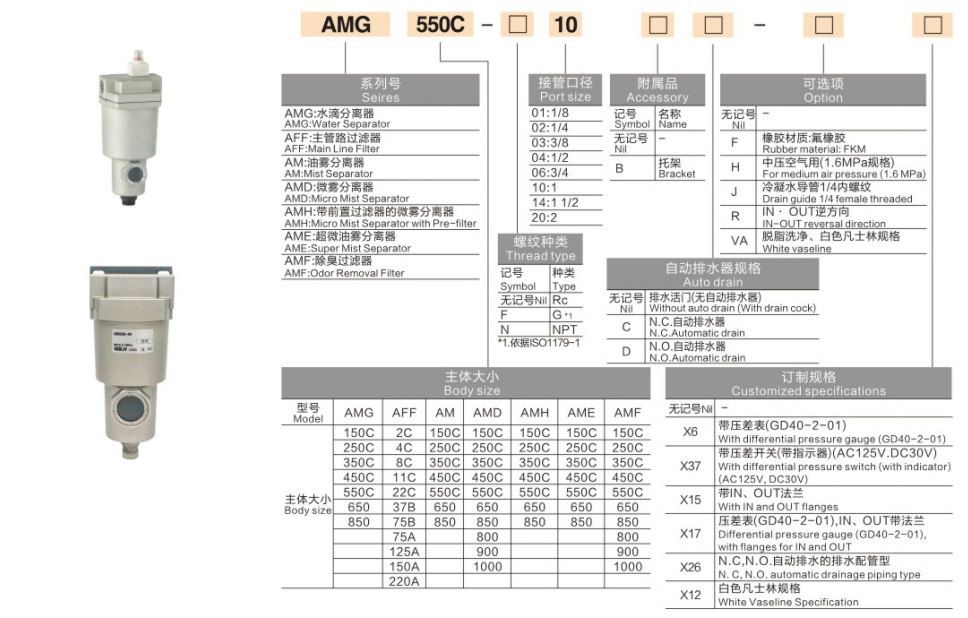

1. ఉదాహరణ నమూనాలు: AFF40-04 ; AM50-10D
|
కోడ్ సెగ్మెంట్ |
నిర్వచనం వివరణ |
| AFF / AM |
సిరీస్ ఐడెంటిఫైయర్ / AFF = మెయిన్ లైన్ ముతక ఫిల్టర్ / AM = ఆయిల్ మిస్ట్ ఫైన్ సెపరేటర్ |
| 20 / 30 / 40 / 50 / 60 / 70 డి / 80 డి / 90 డి |
ఫ్రేమ్ సైజు కోడ్, రేట్ చేయబడిన గరిష్ట ప్రవాహానికి అనుగుణంగా ఉంటుంది |
| 02 / 04 / 06 / 10 / 14 |
పోర్ట్ థ్రెడ్ పరిమాణం. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". థ్రెడ్ ఎంపికలు: Rc / G / NPT |
| -డి |
ఐచ్ఛిక ప్రత్యయం D = సాధారణంగా ఓపెన్ ఆటో డ్రెయిన్ (వాయు పీడనం లేకుండా పారుదల) |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
-- AFF ముతక ఫిల్టర్, 1/2" పోర్ట్, ఆటో డ్రెయిన్: AFF40-04D
-- AM ఆయిల్ మిస్ట్ సెపరేటర్, 1" పోర్ట్, ఆటో డ్రెయిన్: AM50-10D
-- అధిక ప్రవాహం 7000 L/min, 1.5" పోర్ట్: AM70D-14
1. సాధారణ సాధారణ పారామితులు
-- వర్తించే మాధ్యమం: కంప్రెస్డ్ ఎయిర్ (ప్రీ-ఫిల్టర్ ≥40μm అప్స్ట్రీమ్ అవసరం)
-- ఆపరేటింగ్ ఒత్తిడి పరిధి: 0.1~1.0 MPa; బర్స్ట్ ప్రూఫ్ ఒత్తిడి 1.5 MPa
-- ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత: -5 ~ 60℃ (గిన్నె లోపల మంచు ఏర్పడదు)
-- డ్రెయిన్ కాన్ఫిగరేషన్: మాన్యువల్ డ్రెయిన్ ప్రమాణంగా; ప్రత్యయం -D ద్వారా ఆటో డ్రెయిన్ ఐచ్ఛికం
2.పూర్తి సిరీస్ ఫ్లో & డైమెన్షన్ పారామీటర్ టేబుల్
|
మోడల్ కోడ్ |
గరిష్ట ప్రవాహం (L/నిమి) |
పోర్ట్ థ్రెడ్ పరిమాణం |
నికర బరువు (కిలోలు) |
ద్రవ నిల్వ వాల్యూమ్ (సెం³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1.5", 2" |
5.0 |
— |
1. వడపోత గ్రేడ్ సరిపోలిక పథకం
-- సాధారణ సాధారణ వాయు సర్క్యూట్లు: AFF (1μm ముతక వడపోత) → ప్రెజర్ రెగ్యులేటర్ → లూబ్రికేటర్
-- ఆయిల్-ఫ్రీ ప్రిసిషన్ ఆటోమేషన్ పరికరాలు: AFF → AM (0.1μm ఆయిల్ మిస్ట్ సెపరేటర్) → టెర్మినల్ పరికరాలు
-- అల్ట్రా-అధిక శుభ్రత సెమీకండక్టర్ / ఆప్టికల్ ప్రక్రియ: AFF → AM → AMD (0.01μm అల్ట్రా-ఫైన్ ఫిల్టర్)
2. ఫ్లో మార్జిన్ లెక్కింపు
-- మొత్తం సిస్టమ్ గరిష్ట గాలి వినియోగం కంటే 1.2 ~ 1.5 రెట్లు ఎక్కువ రేట్ చేయబడిన ప్రవాహంతో మోడల్ని ఎంచుకోండి; ఓవర్లోడ్ చేయబడిన ప్రవాహం వడపోత సామర్థ్యాన్ని బాగా తగ్గిస్తుంది మరియు ఒత్తిడి నష్టాన్ని పెంచుతుంది.
3. డ్రెయిన్ మోడ్ ఎంపిక
-- 24h గమనింపబడని నిరంతర ఉత్పత్తి, అధిక కండెన్సేట్ దిగుబడి: -D ఆటో డ్రెయిన్ వెర్షన్ని ఎంచుకోండి
-- అడపాదడపా తక్కువ-ఫ్రీక్వెన్సీ పరికరాలు: ప్రామాణిక మాన్యువల్ డ్రెయిన్ రకం సరిపోతుంది
4. పోర్ట్ మ్యాచింగ్ ప్రిన్సిపల్
-- ప్రధాన పైప్లైన్ వ్యాసంతో స్థిరమైన ఫిల్టర్ పోర్ట్ పరిమాణం; అదనపు ఒత్తిడి తగ్గకుండా నిరోధించడానికి వ్యాసాన్ని తగ్గించడం/పెంచడం నివారించండి.
-- సాధారణ పారిశ్రామిక ఆటోమేషన్: CNC మెషిన్ టూల్స్, ఎయిర్ సిలిండర్లు, సోలనోయిడ్ వాల్వ్ ఫ్రంట్-ఎండ్ వాటర్ & ఆయిల్ రిమూవల్
-- ఆహారం & ఔషధ తయారీ: ఉత్పత్తి కలుషితాన్ని నివారించడానికి చమురు రహిత స్వచ్ఛమైన గాలి మూలం
-- 3C ఎలక్ట్రానిక్స్ & కోటింగ్ వర్క్షాప్లు: ఉపరితల పూత లోపాలు మరియు ఖచ్చితమైన కాంపోనెంట్ కాలుష్యాన్ని నివారించడానికి ఆయిల్ మిస్ట్ను తొలగించండి
-- ఎయిర్ కంప్రెసర్ పోస్ట్-ట్రీట్మెంట్ సిస్టమ్: మొత్తం గాలి స్వచ్ఛతను అప్గ్రేడ్ చేయడానికి రిఫ్రిజిరేటెడ్ / అధిశోషణం ఎయిర్ డ్రైయర్లతో క్యాస్కేడ్ చేయబడింది
|
పోలిక అంశం |
AFF మెయిన్ లైన్ ముతక వడపోత |
AM ఆయిల్ మిస్ట్ సెపరేటర్ ఫైన్ ఫిల్టర్ |
| వడపోత ఖచ్చితత్వం |
1μm, నీటి బిందువులు & పెద్ద ఘన కణాలను తొలగిస్తుంది |
0.1μm, డెడికేటెడ్ మైక్రో ఆయిల్ మిస్ట్ సెపరేషన్ |
| అవుట్లెట్ రెసిడ్యువల్ ఆయిల్ |
చమురు విభజన ఫంక్షన్ లేదు |
≤1mg/m³ అల్ట్రా-తక్కువ అవశేష నూనె గాఢత |
| సంస్థాపన స్థానం |
ఎయిర్ కంప్రెసర్ తర్వాత మొదటి దశ, ఎయిర్ సర్క్యూట్ ముందు భాగం |
AFF ముతక వడపోత తర్వాత, ఖచ్చితమైన టెర్మినల్ పరికరాలు ముందు |
| కోర్ ఫంక్షన్ |
ప్రైమరీ ప్రీ-ఫిల్ట్రేషన్, డౌన్స్ట్రీమ్ ఫైన్ ఫిల్టర్ ఎలిమెంట్లను రక్షించండి |
సెకండరీ ప్రెసిషన్ ప్యూరిఫికేషన్, సప్లై ఆయిల్ ఫ్రీ క్లీన్ కంప్రెస్డ్ ఎయిర్ |
SOLH AFF 1μm మెయిన్ లైన్ ముతక వడపోత మరియు AM 0.1μm ఆయిల్ మిస్ట్ సెపరేటర్ పూర్తి 300~14500 L/min ఫ్లో రేంజ్, విజువల్ క్లాగ్ ఇండికేటర్ మరియు ఐచ్ఛిక ఆటో డ్రెయిన్తో కూడిన మాడ్యులర్ క్యాస్కేడ్ ఎయిర్ ప్యూరిఫికేషన్ యూనిట్లను ఏర్పరుస్తుంది, ISO8573-1 స్టాండర్డ్కు అనుగుణంగా సాధారణ వాయు, స్ప్రే ఆయిల్, ఎలెక్ట్రానిక్ ఆయిల్, స్ప్రే.
