5V సిరీస్ సోలనోయిడ్ వాల్వ్ | 5/2 & 5/3 వే హై-ఫ్రీక్వెన్సీ తక్కువ పవర్ న్యూమాటిక్ కంట్రోల్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | AirTAC 5V సిరీస్ హై-ఎండ్ సోలనోయిడ్ వాల్వ్‌కు పూర్తి అనుకూల ప్రత్యామ్నాయం

1. ఉత్పత్తి అవలోకనం

     SOLH 5V సిరీస్ అనేది ఎయిర్‌టాక్ ఒరిజినల్ 5V సిరీస్‌తో పూర్తిగా మార్చుకోగలిగే హై-ఎండ్ 5-పోర్ట్ న్యూమాటిక్ డైరెక్షనల్ సోలేనోయిడ్ వాల్వ్. ఇది కవర్ చేస్తుంది5/2 మార్గం రెండు-స్థానం మరియు5/3 మార్గం మూడు-స్థానం ఫంక్షనల్ రకాలు. తక్కువ-శక్తి శక్తి-పొదుపు కాయిల్ డిజైన్‌తో అధునాతన స్పూల్ స్లైడింగ్ నిర్మాణాన్ని స్వీకరించడం, ఇది అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్, స్థిరమైన హై-ఫ్రీక్వెన్సీ స్విచింగ్ మరియు తక్కువ వైఫల్య రేటును కలిగి ఉంటుంది. అంతర్గత పైలట్ ఎగ్జాస్ట్ స్ట్రక్చర్ మరియు IP65 ప్రొటెక్షన్ గ్రేడ్‌తో, ఎలక్ట్రానిక్స్, ఫుడ్ మరియు మెడికల్ ట్రీట్‌మెంట్ వంటి పని పరిసరాలను శుభ్రం చేయడానికి ఇది స్నేహపూర్వకంగా ఉంటుంది. డబుల్-యాక్టింగ్ సిలిండర్‌ల పరస్పర నియంత్రణ కోసం వృత్తిపరంగా ఉపయోగించబడుతుంది, ఇది అధిక-ప్రామాణిక స్వయంచాలక వాయు వ్యవస్థల కోసం ఇష్టపడే కోర్ కంట్రోల్ వాల్వ్.

  1.1 కోర్ పోర్ట్ & ఫంక్షన్ నిర్వచనం

     • 5-పోర్ట్ కాన్ఫిగరేషన్: P (మెయిన్ ఎయిర్ ఇన్లెట్), A/B (డ్యూయల్ వర్కింగ్ అవుట్‌లెట్స్), R/S (డ్యూయల్ ఇండిపెండెంట్ ఎగ్జాస్ట్ పోర్ట్‌లు)

     • 5/2 మార్గం రెండు-స్థానం: సింగిల్-డైరెక్షన్ రివర్సింగ్ ఫంక్షన్, సిలిండర్ పొడిగింపు మరియు ఉపసంహరణ చక్రం నియంత్రణను పూర్తి చేస్తుంది

     • 5/3 వే మూడు-స్థానం: మిడిల్ న్యూట్రల్ పొజిషన్, సపోర్టింగ్ సిలిండర్ స్టాప్ హోల్డింగ్, ప్రెజర్ మెయింటెయిన్ మరియు ఫుల్ ఎగ్జాస్ట్ రీసెట్ ఫంక్షన్‌లతో అమర్చబడి ఉంటుంది

     • కోర్ అప్లికేషన్: అన్ని డబుల్-యాక్టింగ్ న్యూమాటిక్ సిలిండర్ల పూర్తి-స్ట్రోక్ రెసిప్రొకేటింగ్ ఆపరేషన్ నియంత్రణ కోసం ప్రత్యేకించబడింది

2. ప్రధాన ఉత్పత్తి వర్గీకరణ & ఫంక్షనల్ లాజిక్

  2.1 5/2 వే టూ-పాయింట్ సోలేనోయిడ్ వాల్వ్

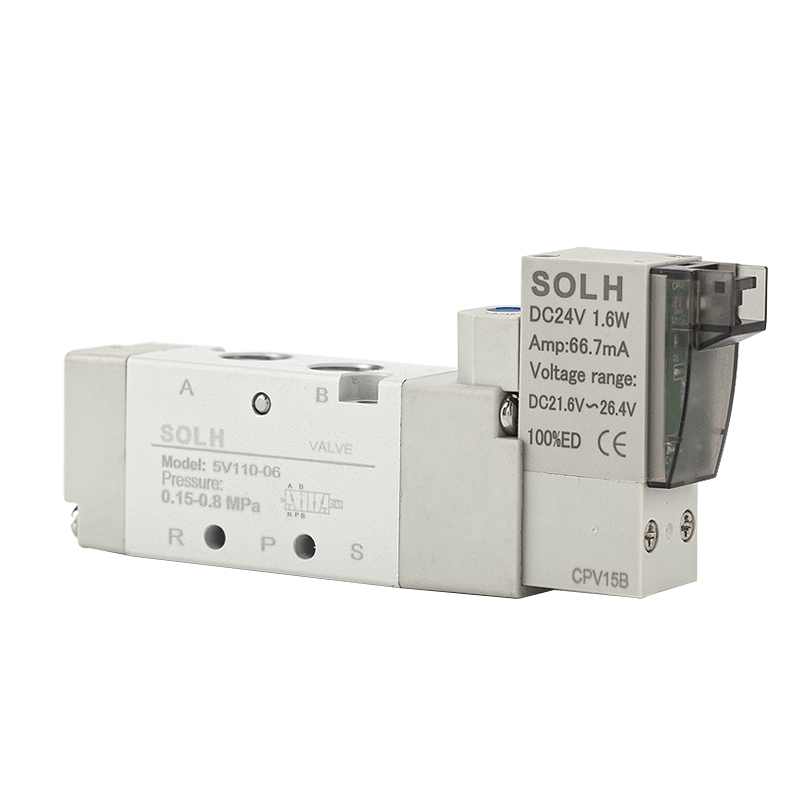

     • సింగిల్ ఎలక్ట్రిక్ కంట్రోల్ (5V110/210/310): డైరెక్షనల్ స్విచింగ్ కోసం విద్యుద్దీకరించబడింది, పవర్ ఆఫ్ ఆటోమేటిక్ స్ప్రింగ్ రీసెట్, సంప్రదాయ రెసిప్రొకేటింగ్ జాగ్ నియంత్రణకు అనుకూలం

     • డబుల్ ఎలక్ట్రిక్ కంట్రోల్ (5V120/220/320): రివర్సింగ్ యాక్షన్, పవర్-ఆఫ్ స్టేట్ మెమరీ & సెల్ఫ్-హోల్డింగ్ పూర్తి చేయడానికి ఎలక్ట్రిఫైడ్, లాంగ్-టైమ్ పొజిషన్ లాకింగ్ వర్కింగ్ కండిషన్‌లకు అనుకూలం

  2.2 5/3 వే త్రీ-పాయింట్ సోలేనోయిడ్ వాల్వ్ (డబుల్ ఎలక్ట్రిక్ కంట్రోల్)

     విభిన్న ఆన్-సైట్ ప్రాసెస్ అవసరాలను తీర్చడానికి మూడు ఐచ్ఛిక కేంద్ర తటస్థ విధులు:

     • 30C (సెంట్రల్ క్లోజ్డ్): సెంట్రల్ పొజిషన్ P పోర్ట్ మూసివేయబడింది, A/B పోర్ట్‌లు R/S ఎగ్జాస్ట్ పోర్ట్‌లతో కమ్యూనికేట్ చేస్తాయి, ఏదైనా స్ట్రోక్ పొజిషన్‌లో సిలిండర్ స్టాప్ మరియు ప్రెజర్ హోల్డింగ్‌ను గ్రహించడం

     • 30E (సెంట్రల్ ఎగ్జాస్ట్): కేంద్ర స్థానం P పోర్ట్ మూసివేయబడింది, A/B డ్యూయల్ పోర్ట్‌లు పూర్తిగా అయిపోయాయి, అవశేష ఒత్తిడి లేకుండా సిలిండర్ త్వరగా రీసెట్ చేయబడుతుంది

     • 30P (సెంట్రల్ ప్రెజర్ హోల్డింగ్): కేంద్ర స్థానం P పోర్ట్ A/B పోర్ట్‌లతో కమ్యూనికేట్ చేస్తుంది, R/S ఎగ్జాస్ట్ పోర్ట్‌లు మూసివేయబడతాయి, సిస్టమ్ పైప్‌లైన్ ఒత్తిడిని స్థిరంగా నిర్వహిస్తుంది

3. మెయిన్ స్ట్రీమ్ మోడల్స్, క్యాలిబర్ & ఫ్లో పారామితులు

4. కోర్ టెక్నికల్ పారామితులు

5. మోడల్ కోడింగ్ త్వరిత వివరణ

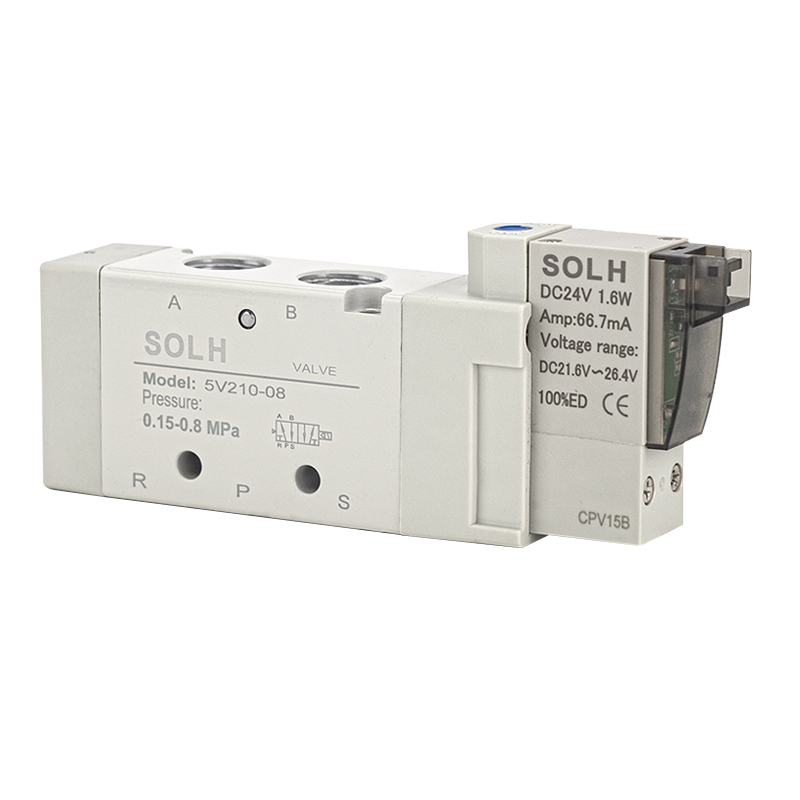

     5V210-08 DC24Vని ప్రామాణిక ఉదాహరణగా తీసుకుంటే

     • 5V: 5-పోర్ట్ 2/3 స్థానం న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ కోసం సిరీస్ కోడ్

     • 2: 200 సిరీస్ స్పెసిఫికేషన్, G1/8 & G1/4 మెయిన్ స్ట్రీమ్ క్యాలిబర్‌కు అనుగుణంగా ఉంటుంది

     • 10: ఒకే విద్యుత్ నియంత్రణ 2-స్థాన రకం;20 = డబుల్ విద్యుత్ నియంత్రణ రకం;30C/E/P = 3-స్థానం సెంట్రల్ ఫంక్షనల్ రకం

     • 08: ఇంటర్ఫేస్ క్యాలిబర్ G1/4;06 = G1/8;M5 = మైక్రో M5 థ్రెడ్

     • DC24V: రేటెడ్ వోల్టేజ్;B DC24V అంటే,A AC220Vని సూచిస్తుంది, బహుళ వోల్టేజ్ ఎంపికలు అందుబాటులో ఉన్నాయి

6. కోర్ ఉత్పత్తి ప్రయోజనాలు

     • తక్కువ పవర్ & అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్: 0.9W తక్కువ-శక్తి శక్తి-పొదుపు కాయిల్ దీర్ఘకాలిక ఆపరేటింగ్ విద్యుత్ వినియోగాన్ని తగ్గిస్తుంది. తక్కువ రాపిడి నిరోధకతతో హై-ప్రెసిషన్ స్పూల్ సీలింగ్ నిర్మాణాన్ని స్వీకరించడం, ఇది 30 మిలియన్+ స్థిరమైన స్విచింగ్ సైకిల్స్‌కు మద్దతు ఇస్తుంది మరియు తర్వాత మెయింటెనెన్స్ ఫ్రీక్వెన్సీని తగ్గిస్తుంది.

     • అల్ట్రా-ఫాస్ట్ హై-ఫ్రీక్వెన్సీ రెస్పాన్స్: ఆప్టిమైజ్ చేయబడిన ఇంటర్నల్ ఎయిర్ పాసేజ్ డిజైన్ 0.05 సెకన్లలోపు స్విచ్చింగ్ రెస్పాన్స్ టైమ్‌ని సాధిస్తుంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌ల యొక్క హై-ఫ్రీక్వెన్సీ సైక్లిక్ యాక్షన్ అవసరాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.

     • క్లీన్ ఎన్విరాన్మెంట్ అడాప్టబిలిటీ: అంతర్నిర్మిత కేంద్రీకృత అంతర్గత పైలట్ ఎగ్జాస్ట్ స్ట్రక్చర్ బాహ్య చమురు మరియు గ్యాస్ ఓవర్‌ఫ్లో కాలుష్యాన్ని నివారిస్తుంది, ఎలక్ట్రానిక్స్, ఫుడ్ మరియు మెడికల్ పరిశ్రమల యొక్క దుమ్ము రహిత మరియు శుభ్రమైన ఉత్పత్తి ప్రమాణాలను పూర్తిగా కలుస్తుంది.

     • బలమైన ఇంటిగ్రేషన్ & అనుకూలమైన డీబగ్గింగ్: పరికరాల స్థలాన్ని ఆదా చేయడానికి మానిఫోల్డ్ వాల్వ్ బ్యాంక్ ఇంటిగ్రేటెడ్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. వాల్వ్ బాడీపై మాన్యువల్ బటన్‌తో అమర్చబడి, సింగిల్-వాల్వ్ డీబగ్గింగ్ మరియు పరికరాల ట్రయల్ ఆపరేషన్‌ను సులభతరం చేస్తుంది.

     • స్థిరమైన & వాతావరణ-నిరోధక పనితీరు: విస్తృత ఉష్ణోగ్రత అనుసరణ పరిధి మరియు IP65 డస్ట్‌ప్రూఫ్ మరియు వాటర్‌ప్రూఫ్ గ్రేడ్, సంక్లిష్టమైన ఇండోర్ మరియు అవుట్‌డోర్ పారిశ్రామిక పరిసరాలలో స్థిరమైన ఆపరేషన్.

7. సాధారణ అప్లికేషన్ దృశ్యాలు

     • డబుల్-యాక్టింగ్ సిలిండర్ రెసిప్రొకేటింగ్ కంట్రోల్: ఆటోమేటిక్ హ్యాండ్లింగ్, మెటీరియల్ పుషింగ్, ఫిక్చర్ బిగింపు, రోటరీ పొజిషనింగ్ మరియు ఇతర వాయు రెసిప్రొకేటింగ్ చర్యల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

     • హై-స్టాండర్డ్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్స్: ఆటోమోటివ్ వెల్డింగ్ లైన్లు, ప్యాకేజింగ్ సీలింగ్ & కట్టింగ్, ఎలక్ట్రానిక్ ఉపరితల మౌంటు, ఫుడ్ ఫిల్లింగ్ మరియు ఇతర ఖచ్చితమైన ఆటోమేషన్ పరికరాలకు వర్తించబడుతుంది.

     • హై-ఫ్రీక్వెన్సీ & క్లీన్ వర్కింగ్ కండిషన్స్: తరచుగా రివర్సింగ్, జీరో పొల్యూషన్ మరియు దీర్ఘకాలిక స్థిరమైన నిరంతర ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక దృశ్యాల కోసం ఇష్టపడే వాల్వ్ రకం.

8. ఎంపిక వ్యత్యాసం: 5V సిరీస్ vs 4V సిరీస్ సోలనోయిడ్ వాల్వ్

ఒక వాక్య సారాంశం

     SOLH 5V సిరీస్ అనేది తక్కువ విద్యుత్ వినియోగం, అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్ మరియు ఫాస్ట్ హై-ఫ్రీక్వెన్సీ స్విచింగ్ పనితీరుతో కూడిన హై-ఎండ్ 5/2 & 5/3 వే న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్. శుభ్రమైన అంతర్గత ఎగ్జాస్ట్ మరియు IP65 వాటర్‌ప్రూఫ్ & డస్ట్‌ప్రూఫ్ డిజైన్‌ను కలిగి ఉంది, ఇది డబుల్ యాక్టింగ్ సిలిండర్‌లు మరియు హై-స్టాండర్డ్ క్లీన్ ఆటోమేటెడ్ న్యూమాటిక్ సిస్టమ్‌లకు సరైన కోర్ కంట్రోల్ వాల్వ్, ఇది AirTAC ఒరిజినల్ 5V సిరీస్‌తో పూర్తిగా అనుకూలంగా ఉంటుంది.
