50-VFE / 50-VPE సిరీస్ పైలట్ ఆపరేటెడ్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ సోలేనోయిడ్ వాల్వ్‌లు

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

 I. రోడ్ ఓవర్‌వ్యూ

     SOLH 50 సిరీస్ అనేది ఫ్లేమ్‌ప్రూఫ్ పైలట్-ఆపరేటెడ్ ఎక్స్‌ప్లోషన్ ప్రూఫ్ సోలేనోయిడ్ వాల్వ్ ప్రొడక్ట్ లైన్ రెండు కోర్ మోడల్‌లుగా విభజించబడింది:

     --50-VFE: 5/2-మార్గం ఫ్లేమ్‌ప్రూఫ్ సోలేనోయిడ్ వాల్వ్

     --50-VPE: 3/2-మార్గం ఫ్లేమ్‌ప్రూఫ్ సోలేనోయిడ్ వాల్వ్

     మొత్తం సిరీస్ IPX6 వాటర్‌ప్రూఫ్ & డస్ట్‌ప్రూఫ్ రేటింగ్‌తో Ex d Ⅱ BT4 ఫ్లేమ్‌ప్రూఫ్ సర్టిఫికేషన్, తప్పనిసరి చైనా Ex-CCC పేలుడు ప్రూఫ్ సర్టిఫికేషన్ మరియు అంతర్జాతీయ TIIS పేలుడు ప్రూఫ్ ఆమోదంతో ధృవీకరించబడింది. ఇది పూత, లిథియం బ్యాటరీ, కెమికల్, ఇంక్, డస్ట్ ప్యాకేజింగ్ మరియు ఆయిల్ & గ్యాస్ సపోర్టింగ్ ఎక్విప్‌మెంట్‌తో సహా జోన్ 1 & జోన్ 2 మండే & పేలుడు గ్యాస్ పరిసరాలకు అనుకూలంగా ఉంటుంది.

     అన్ని కాయిల్స్ ఏకరీతి 3.5W విద్యుత్ వినియోగం, లూబ్రికేషన్-రహిత డిజైన్ మరియు రెండు ఇన్‌స్టాలేషన్ ఫారమ్‌లకు మద్దతునిస్తాయి: వ్యక్తిగత థ్రెడ్ మౌంటు & మల్టీ-స్టేషన్ మానిఫోల్డ్ వాల్వ్ ఐలాండ్.

రెండు మోడల్‌ల మధ్య ప్రధాన వ్యత్యాసం

     --50-VFE: డబుల్-యాక్టింగ్ సిలిండర్ల ద్వి దిశాత్మక డ్రైవ్ కోసం

     --50-VPE: వాక్యూమ్ నెగటివ్ ప్రెజర్ మరియు సింగిల్-యాక్టింగ్ సిలిండర్ సర్క్యూట్‌లకు అనుకూలంగా ఉంటుంది

     పేలుడు ప్రూఫ్ హౌసింగ్ మరియు కాయిల్స్ రెండు మోడళ్ల మధ్య పూర్తిగా పరస్పరం మార్చుకోగలవు, అయితే వాల్వ్ ఎయిర్ పాసేజ్‌లు మరియు మానిఫోల్డ్ బేస్‌లు పూర్తిగా పరస్పరం మార్చుకోలేవు.

2. యూనివర్సల్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ స్టాండర్డ్ స్పెసిఫికేషన్‌లు (రెండు మోడల్‌లకు వర్తిస్తాయి)

2.1:పేలుడు భద్రతా పారామితులు

     --పేలుడు గుర్తు: Ex d Ⅱ BT4 Gb (గరిష్ట ఉపరితల ఉష్ణోగ్రత T4: 135℃); ఐచ్ఛిక తక్కువ-ఉష్ణోగ్రత T5 / T6 సంస్కరణలు

     --ప్రొటెక్షన్ క్లాస్: IPX6, వాటర్ జెట్ స్ప్లాష్‌కు నిరోధకత, తేమ & మురికి వర్క్‌షాప్ పరిసరాలలో స్థిరంగా ఉంటుంది

     --ధృవీకరణలు: చైనా తప్పనిసరి Ex-CCC, జపనీస్ TIIS, IEC అంతర్జాతీయ పేలుడు-నిరోధక ప్రమాణం, RoHS పర్యావరణ సమ్మతి

     --ప్రమాదకర మండలాలు: గ్యాస్ పేలుడు జోన్ 1, జోన్ 2; ఇథిలీన్, ప్రొపైలిన్, పెయింట్ ద్రావకం మరియు మండే దుమ్ము పని వాతావరణాలకు అనుకూలంగా ఉంటుంది

     --వైరింగ్ ఎంపికలు: T-రకం మెటల్ ఫ్లేమ్‌ప్రూఫ్ కేబుల్ గ్లాండ్, ఎలక్ట్రిక్ స్పార్క్ లీకేజీని నిరోధించడానికి L-టైప్ ఫ్లేమ్‌ప్రూఫ్ సాకెట్ వైరింగ్ బాక్స్‌లు

     --కాయిల్ వోల్టేజీలు: DC24V / DC12V, AC220V / AC110V; స్థిరమైన 3.5W కాయిల్ పవర్, పేలుడు భద్రత కోసం తక్కువ ఉష్ణ ఉత్పత్తి

2.2 సాధారణ మెకానికల్ పారామితులు

     --వర్కింగ్ మీడియం: డ్రై క్లీన్ కంప్రెస్డ్ ఎయిర్, జడ వాయువు; వాక్యూమ్ ఆపరేషన్ 50-VPE కోసం మాత్రమే అందుబాటులో ఉంది

     --లూబ్రికేషన్: లూబ్రికేషన్-ఫ్రీ, AFC ఆయిల్-ఫ్రీ ఎయిర్ కాంబినేషన్ యూనిట్‌తో సరిపోలింది; వాక్యూమ్ సర్క్యూట్‌ల కోసం AC/BC ఆయిల్ మిస్ట్ ట్రిపుల్ యూనిట్‌లు నిషేధించబడ్డాయి

     --మాన్యువల్ ఓవర్‌రైడ్: పవర్-ఆఫ్ స్టేటస్ కింద సర్క్యూట్ టెస్టింగ్ కోసం పుష్-టైప్ మాన్యువల్ పిన్, లాక్ చేయగల / నాన్-లాక్ చేయదగిన ఐచ్ఛికం

     --ఇన్‌స్టాలేషన్: వాల్వ్‌ను గురుత్వాకర్షణ పరిమితి లేకుండా ఏ కోణంలోనైనా అమర్చవచ్చు

     --గరిష్ట స్విచింగ్ ఫ్రీక్వెన్సీ: 1Hz చక్రం; ప్రతిస్పందన సమయం ≤45ms (0.5MPa ప్రామాణిక వాయు సరఫరా కింద పరీక్షించబడింది)

     --ఆపరేటింగ్ ఉష్ణోగ్రత: T4 వెర్షన్: -10℃ ~ +50℃; T6 తక్కువ-ఉష్ణోగ్రత వెర్షన్: -10℃ ~ +40℃ (అంతర్గత ఐసింగ్ అనుమతించబడదు)

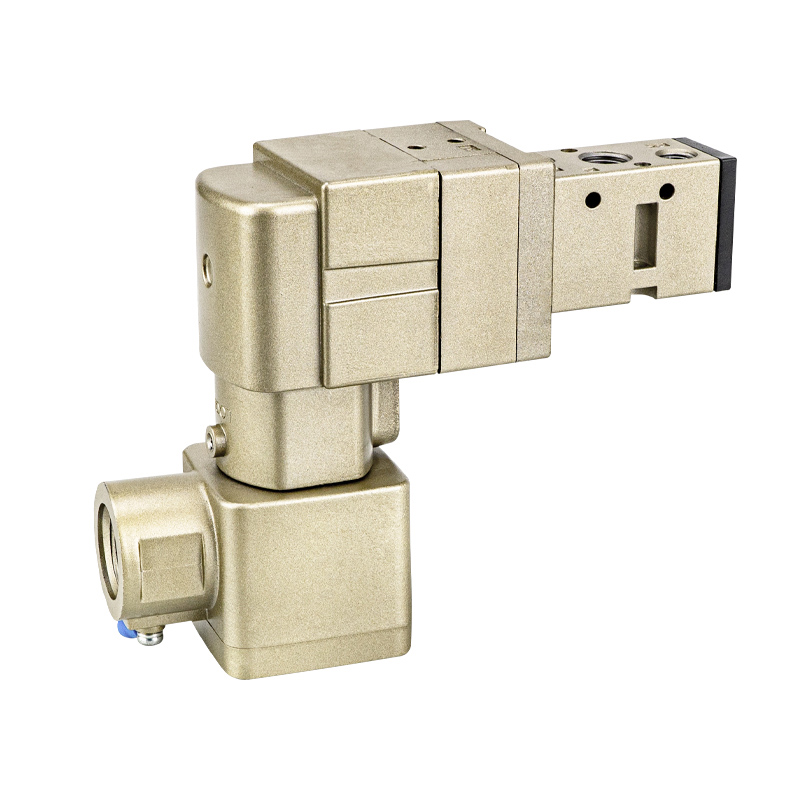

3.  50-VFE సిరీస్ 5-పోర్ట్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ సోలేనోయిడ్ వాల్వ్ (50-VFE3000 / 5000 సిరీస్)

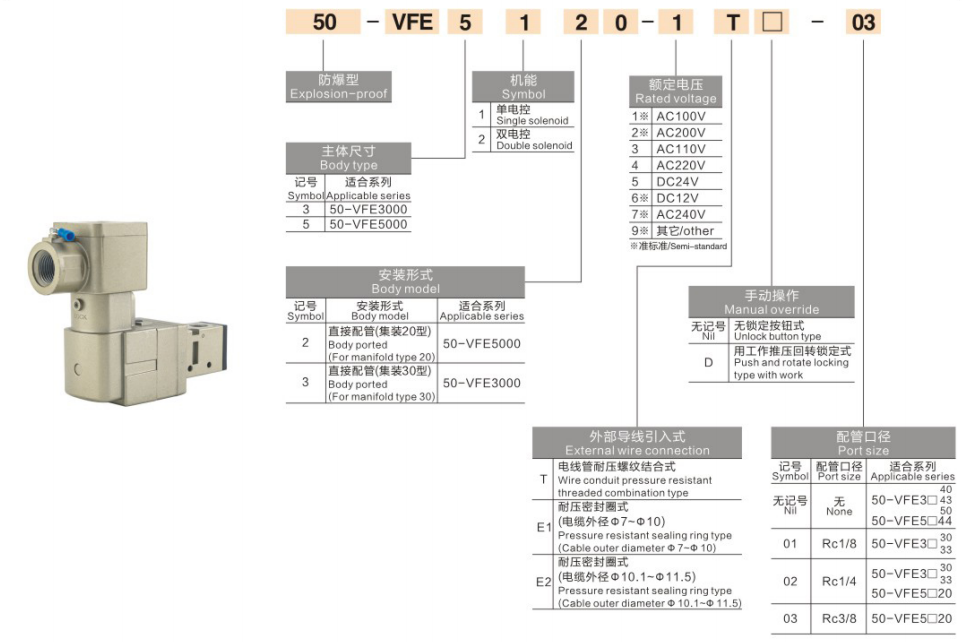

3.1 మోడల్ కోడ్ నిర్వచనం (ఉదాహరణ: 50-VFE51201T)

     --50: ఫ్లేమ్‌ప్రూఫ్ సిరీస్ కోడ్

     --VFE: 5/2-మార్గం సాగే సీల్ పైలట్ స్పూల్ వాల్వ్

     --5: 5000 హై ఫ్లో స్పెసిఫికేషన్

     --1: సింగిల్ సోలనోయిడ్ స్ప్రింగ్ రిటర్న్

     --2: థ్రెడ్ డైరెక్ట్ మౌంటు

     --0: ప్రామాణిక కాన్ఫిగరేషన్

     --1: G1/4 పోర్ట్ థ్రెడ్

     --T: మెటల్ ఫ్లేమ్‌ప్రూఫ్ కేబుల్ గ్రంధి

మోడల్ సబ్ స్పెసిఫికేషన్స్

     --50-VFE3000:కాంపాక్ట్ తక్కువ ప్రవాహం, ప్రభావవంతమైన సెక్షనల్ ఏరియా 18mm², Cv=1.0, G1/8 పోర్ట్

     --50-VFE5000:మెయిన్ స్ట్రీమ్ స్టాండర్డ్ ఫ్లో, ఎఫెక్టివ్ సెక్షనల్ ఏరియా 45mm², Cv=2.5, G1/4 మెయిన్ స్ట్రీమ్ పోర్ట్

3.2 స్ట్రక్చర్ & ఎయిర్ సర్క్యూట్ లాజిక్ (5/2 వే)

    --పోర్ట్ నిర్వచనం:P సరఫరా ఇన్లెట్, A అవుట్‌పుట్, B అవుట్‌పుట్, R1/R2 రెండు స్వతంత్ర ఎగ్జాస్ట్ పోర్ట్‌లు; ప్రధాన వాల్వ్ + పైలట్ వాల్వ్ కేంద్రీకృత ఎగ్జాస్ట్, వైరింగ్ లేఅవుట్‌ను సరళీకృతం చేయడానికి ప్రత్యేక పైలట్ ఎగ్జాస్ట్ పైపింగ్ అవసరం లేదు

     --స్పూల్ నిర్మాణం:పైలట్ స్పూల్ సాగే సీల్; స్పూల్‌ను నడపడానికి అవసరమైన కనిష్ట 0.15MPa ప్రెజర్ డిఫరెన్షియల్, వాక్యూమ్ నెగటివ్ ప్రెజర్ కింద మారదు

ఫంక్షనల్ మోడ్‌లు

    --పాడండిle solenoid (ప్రత్యయం 1):శక్తివంతం → P→A, B→R2; పవర్ ఆఫ్ స్ప్రింగ్ రీసెట్ → P→B, A→R1, వన్-వే సిలిండర్ రీసెట్

    --డబుల్ సోలనోయిడ్ (ప్రత్యయం 2):లాచింగ్ మెమరీ ఫంక్షన్, పవర్ కట్ తర్వాత వాల్వ్ పొజిషన్‌ను నిర్వహిస్తుంది, దీర్ఘకాల ప్రెజర్ హోల్డింగ్ క్లాంపింగ్ స్టేషన్‌లకు అనువైనది

3.3 సరిపోలే ఇన్‌స్టాలేషన్ ఉపకరణాలు

     --థ్రెడ్ మౌంటు:డైరెక్ట్ G1/8, G1/4 థ్రెడ్ కనెక్షన్, KQ2 పుష్-ఇన్ ఫిట్టింగ్‌లు & PU/PA న్యూమాటిక్ ట్యూబ్‌లకు అనుకూలంగా ఉంటుంది

     --మానిఫోల్డ్ వాల్వ్ ఐలాండ్:అంకితమైన 5-పోర్ట్ మానిఫోల్డ్ బేస్ 50-VV5FE3 (3000 సిరీస్ కోసం) / 50-VV5FE5 (5000 సిరీస్ కోసం), 10 స్టేషన్ల వరకు కేంద్రీకృత వాయు సరఫరాకు మద్దతు ఇస్తుంది; మానిఫోల్డ్ ఎయిర్ ఛానెల్‌లు VFE వాల్వ్‌లకు మాత్రమే సరిపోతాయి, VPE 3-పోర్ట్ వాల్వ్‌లతో మిశ్రమ అసెంబ్లీ నిషేధించబడింది

3.4 సాధారణ అప్లికేషన్లు (డబుల్-యాక్టింగ్ సిలిండర్ సర్క్యూట్‌ల కోసం మాత్రమే)

     --డబుల్-యాక్టింగ్ బదిలీ, స్టాపర్, పేలుడు ప్రూఫ్ ప్రొడక్షన్ లైన్‌లపై బిగించే సిలిండర్‌లను స్టాంపింగ్ చేయడం

     --NAMUR వాయు బాల్ వాల్వ్ / రసాయన పైపులైన్ల కోసం సీతాకోకచిలుక వాల్వ్ యాక్యుయేటర్ మార్పిడి నియంత్రణ

     --కోటింగ్ & లిథియం బ్యాటరీ డస్ట్ వర్క్‌షాప్‌ల కోసం కేంద్రీకృత వాల్వ్ ఐలాండ్ ఆటోమేషన్

     --బైడైరెక్షనల్ సిలిండర్ పొడిగింపు మరియు ఉపసంహరణ కదలిక అవసరమయ్యే అన్ని పేలుడు-నిరోధక వాయు వ్యవస్థలు

3.5 పరిమితి గమనిక

     వాక్యూమ్ సర్క్యూట్లు ఖచ్చితంగా నిషేధించబడ్డాయి. ప్రతికూల పీడనం కింద తగినంత పీడన భేదం లేకుండా, స్పూల్ మారదు, ఇది చూషణ కప్పు నష్టం మరియు సిలిండర్ పనిచేయకపోవటానికి దారితీస్తుంది. ప్రామాణిక 0.2~0.9MPa పాజిటివ్ ఎయిర్ సప్లైతో మాత్రమే అనుకూలంగా ఉంటుంది.

4. 50-VPE సిరీస్ 3-పోర్ట్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ సోలేనోయిడ్ వాల్వ్ (50-VPE500 / 700 సిరీస్)

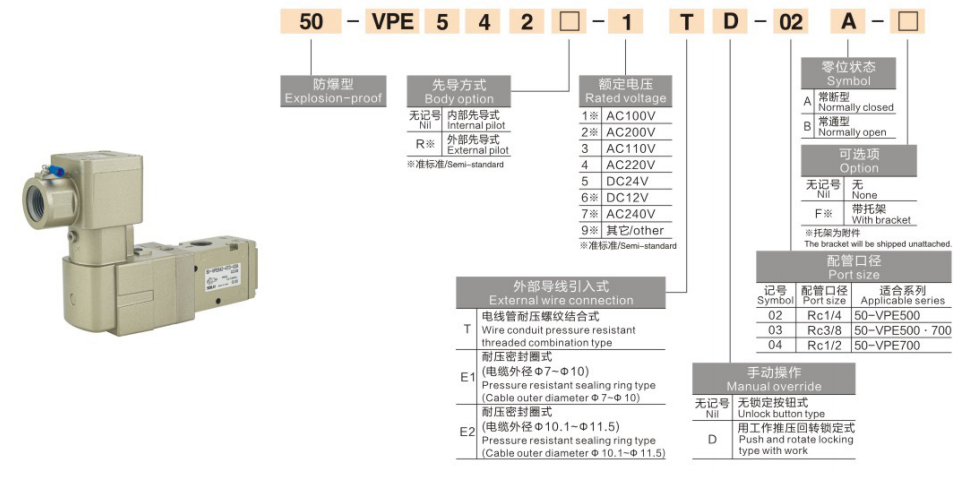

4.1 మోడల్ కోడ్ నిర్వచనం (ఉదాహరణ: 50-VPE54201T)

     --50: ఫ్లేమ్‌ప్రూఫ్ సిరీస్ కోడ్

     --VPE: 3/2-మార్గం సాగే సీల్ పైలట్ పాపెట్ వాల్వ్

     --542: VP500 స్పెసిఫికేషన్, థ్రెడ్ సాధారణంగా మూసివేయబడిన NC

     --0: ప్రామాణిక కాన్ఫిగరేషన్

     --1: G1/4 పోర్ట్ థ్రెడ్

     --T: మెటల్ ఫ్లేమ్‌ప్రూఫ్ కేబుల్ గ్రంధి

మోడల్ సబ్ స్పెసిఫికేషన్స్

     --50-VPE500: ప్రామాణిక ప్రవాహం, సమర్థవంతమైన సెక్షనల్ ఏరియా 41.4mm², Cv=2.3, సంప్రదాయ వాక్యూమ్ హ్యాండ్లింగ్ కోసం

     --50-VPE700: అధిక ప్రవాహం, ప్రభావవంతమైన సెక్షనల్ ప్రాంతం 72mm², Cv=4.0, పెద్ద షీట్ & బహుళ-రంధ్రాల కార్టన్ వాక్యూమ్ రవాణా కోసం

4.2 స్ట్రక్చర్ & ఎయిర్ సర్క్యూట్ లాజిక్ (3/2 సాధారణంగా మూసివేయబడిన NC, NO కన్వర్టిబుల్)

     --పోర్ట్ నిర్వచనం: P సరఫరా ఇన్లెట్, A అవుట్‌పుట్, R సింగిల్ ఎగ్జాస్ట్; స్వతంత్ర పైలట్ ఎగ్జాస్ట్ పోర్ట్ PE. అధిక ధూళి విస్ఫోటనం ప్రూఫ్ జోన్లలో, బాహ్య పైపింగ్ ఎగ్జాస్ట్ వాయువును సురక్షిత ప్రాంతాలకు మార్గనిర్దేశం చేస్తుంది

     --స్పూల్ స్ట్రక్చర్: పైలట్ హార్డ్-సీల్ పాప్పెట్ రకం, జీరో డిఫరెన్షియల్ ప్రెజర్ స్టార్టప్, -101.2kPa వరకు పూర్తి వాక్యూమ్‌లో స్థిరమైన ఆపరేషన్, వాక్యూమ్ సర్క్యూట్‌ల కోసం అంకితమైన ఫ్లేమ్‌ప్రూఫ్ వాల్వ్

NC వర్కింగ్ లాజిక్ (ఏ ఫంక్షన్ మారదు)

     --శక్తివంతం: P గాలి సరఫరా కోసం Aకి కనెక్ట్ చేయబడింది, R మూసివేయబడింది; వాక్యూమ్ జెనరేటర్ ప్రతికూల ఒత్తిడిని ఉత్పత్తి చేస్తుంది, సింగిల్-యాక్టింగ్ సిలిండర్ విస్తరించింది

     --పవర్ ఆఫ్: P కట్ ఆఫ్, ఒత్తిడి ఉపశమనం కోసం A ఆటోమేటిక్‌గా Rకి కనెక్ట్ చేయబడింది; చూషణ కప్ తక్షణ వాక్యూమ్ బ్రేక్, సింగిల్-యాక్టింగ్ సిలిండర్ స్ప్రింగ్ స్వయంచాలకంగా ఉపసంహరించుకుంటుంది. కార్యాచరణ భద్రతను మెరుగుపరచడానికి పేలుడు ప్రూఫ్ పరికరాలు షట్ డౌన్ అయినప్పుడు వర్క్‌పీస్‌లు విడుదల చేయబడతాయి

4.3 సరిపోలే ఇన్‌స్టాలేషన్ ఉపకరణాలు

     --డైరెక్ట్ థ్రెడ్ మౌంటు: M5, G1/8, G1/4 థ్రెడ్ పోర్ట్‌లు, వాక్యూమ్ జనరేటర్‌ల అప్‌స్ట్రీమ్‌లో నేరుగా ఇన్‌స్టాల్ చేయబడ్డాయి

     --డెడికేటెడ్ వాక్యూమ్ మానిఫోల్డ్ ఐలాండ్: 3-పోర్ట్ ఎక్స్‌క్లూజివ్ బేస్ 50-VV3PE స్వతంత్ర ఎయిర్ ఛానెల్‌లతో, 5-పోర్ట్ VFE వాల్వ్‌లతో కలపడం సాధ్యం కాదు

4.4 ప్రధాన ప్రయోజనాలు (వాక్యూమ్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ సర్క్యూట్‌లకు మాత్రమే కంప్లైంట్ ఫ్లేమ్‌ప్రూఫ్ వాల్వ్)

     --జీరో డిఫరెన్షియల్ ప్రెజర్ స్టార్టప్, వాక్యూమ్ నెగటివ్ ప్రెజర్ మరియు స్టాండర్డ్ పాజిటివ్ ప్రెజర్ వర్కింగ్ కండిషన్స్ రెండింటికీ అనుకూలంగా ఉంటుంది

     --శక్తి నష్టంపై ఆటోమేటిక్ ఒత్తిడి ఉపశమనం; బిగింపు గాయం లేదా పడిపోయే ప్రమాదాలను నివారించడానికి పేలుడు ప్రూఫ్ పరికరాలు ఆగిపోయినప్పుడు వర్క్‌పీస్‌లు విడుదల చేయబడతాయి

     --అల్ట్రా-తక్కువ లీకేజీ పాప్పెట్ సీల్, దీర్ఘ-కాల వాక్యూమ్ శోషణ సమయంలో చూషణ క్షీణత లేదు

4.5 సాధారణ అప్లికేషన్లు

     --పేలుడు ప్రూఫ్ వాక్యూమ్ హ్యాండ్లింగ్: ZU/ZB వాక్యూమ్ జనరేటర్ + లిథియం బ్యాటరీ కోసం ZPT బఫర్ సక్షన్ కప్, పూత & ఆహార పేలుడు-ప్రూఫ్ మెటీరియల్ పికప్

     --లిఫ్టింగ్, బిగింపు & ఎజెక్షన్ సింపుల్ టూలింగ్ కోసం సింగిల్-యాక్టింగ్ స్ప్రింగ్ రిటర్న్ సిలిండర్లు

     --లేపే & పేలుడు వర్క్‌షాప్‌లలో ఫిల్మ్, కార్టన్‌లు మరియు గ్లాస్ షీట్‌ల ప్రతికూల పీడన శోషణ బదిలీ

     --బ్రాంచ్ ఎయిర్ సప్లై కట్-ఆఫ్ మరియు మెయింటెనెన్స్ ప్రెజర్ రిలీఫ్ సర్క్యూట్‌లు పేలుడు నిరోధక పరికరాల కోసం

5. పోలిక పట్టిక: 50-VFE VS 50-VPE

6. స్టాండర్డ్ ఎక్స్‌ప్లోషన్-ప్రూఫ్ కంప్లీట్ న్యూమాటిక్ సర్క్యూట్ మ్యాచింగ్

     --సర్క్యూట్1: పేలుడు ప్రూఫ్ వాక్యూమ్ హ్యాండ్లింగ్ (50-VPE54201T):  ఆయిల్-ఫ్రీ పేలుడు-ప్రూఫ్ ఎయిర్ కాంబినేషన్ AFC2000 → 50-VPE54201T → PU6 గొట్టాలు → ZU స్ట్రెయిట్ వాక్యూమ్ జనరేటర్ + ZPT బఫర్ సక్షన్ కప్

    --సర్క్యూట్ 2: పేలుడు ప్రూఫ్ డబుల్ సిలిండర్ బదిలీ (50-VFE51201T):  పేలుడు ప్రూఫ్ ఎయిర్ ట్రిపుల్ యూనిట్ AC2000 → 50-VFE51201T 5-పోర్ట్ వాల్వ్ ఐలాండ్ → PU8 గొట్టాలు → SC/SDA డబుల్-యాక్టింగ్ పేలుడు ప్రూఫ్ సిలిండర్

    --సర్క్యూట్ 3: పేలుడు ప్రూఫ్ సింగిల్-యాక్టింగ్ క్లాంపింగ్ జిగ్:  పేలుడు ప్రూఫ్ ప్రెజర్ రెగ్యులేటర్ AR → 50-VPE500 → PU4 మైక్రో ట్యూబింగ్ → MAL మినీ సింగిల్-యాక్టింగ్ సిలిండర్

7. ఎంపిక & పేలుడు-ప్రూఫ్ సేఫ్టీ ఆపరేషన్ స్పెసిఫికేషన్‌లు

    --వాక్యూమ్ సర్క్యూట్‌లు తప్పనిసరిగా 50-VPEని మాత్రమే స్వీకరించాలి:  50-VFE యొక్క స్పూల్ నిర్మాణం ఒత్తిడి భేదం లేకుండా మారదు; వాక్యూమ్ సర్క్యూట్‌ల కోసం దీన్ని ఉపయోగించడం పూర్తి వైఫల్యానికి దారితీస్తుంది మరియు వర్క్‌పీస్ పడిపోయే భద్రతా ప్రమాదాలకు దారితీస్తుంది. ఆయిల్ మిస్ట్ జనరేటర్‌లతో కూడిన AC/BC ట్రిపుల్ యూనిట్‌లు వాక్యూమ్ సిస్టమ్‌ల కోసం ఖచ్చితంగా నిషేధించబడ్డాయి, ఎందుకంటే చమురు కాలుష్యం VPE పాపెట్‌ను బ్లాక్ చేస్తుంది మరియు లీకేజీకి కారణమవుతుంది.

    --డబుల్-యాక్టింగ్ సిలిండర్లు తప్పనిసరిగా 50-VFE 5-పోర్ట్ వాల్వ్‌ను స్వీకరించాలి:  3-పోర్ట్ VPE సింగిల్ ఎయిర్ అవుట్‌పుట్‌ను మాత్రమే అందిస్తుంది మరియు సిలిండర్ పొడిగింపు మరియు ద్వి దిశాత్మక కదలికను ఉపసంహరించుకోలేదు; ఇది 5-పోర్ట్ వాల్వ్‌లను భర్తీ చేయదు.

     --మానిఫోల్డ్ బేస్‌ల మిశ్రమ అసెంబ్లీ నిషేధించబడింది:  5-పోర్ట్ VFE బేస్ మరియు 3-పోర్ట్ VPE బేస్ స్వతంత్ర ఎయిర్ ఛానల్ ఓపెనింగ్‌లను కలిగి ఉన్నాయి. క్రాస్-ఇన్‌స్టాలేషన్ పూర్తి సర్క్యూట్ ఎయిర్ లీకేజ్ మరియు పరికరాలు పనిచేయకపోవటానికి కారణమవుతుంది.

    --మాపేలుడు నిరోధక వైరింగ్ నియమాలు:  ఒరిజినల్ ఫ్యాక్టరీ T-రకం మెటల్ ఫ్లేమ్‌ప్రూఫ్ కేబుల్ గ్రంధులను గట్టిగా మూసివున్న కేబుల్‌లతో ఉపయోగించాలి; వైరింగ్ బాక్స్‌ల లోపల బహిర్గతమైన మెటల్ పరిచయాలు లేవు. సాధారణ ప్లాస్టిక్ సాకెట్లతో అనధికారికంగా భర్తీ చేయడం నిషేధించబడింది. పైలట్ PE ఎగ్జాస్ట్ పోర్ట్‌కు బాహ్య డ్రైనేజీ అవసరమైతే, పైపింగ్ తప్పనిసరిగా ఎగ్జాస్ట్ గ్యాస్‌ను నిర్దేశించిన పేలుడు-నిరోధక సురక్షిత జోన్‌లకు చేరవేసి, మండే వాయువు పేరుకుపోకుండా ఉండాలి.

    --ఎయిర్ సప్లై ఫ్రంట్-ఎండ్ ఫిల్ట్రేషన్ అవసరం:  AF/AFC ఎయిర్ ఫిల్టర్ (5μm ఖచ్చితత్వం) తప్పనిసరిగా పేలుడు ప్రూఫ్ వాల్వ్‌ల అప్‌స్ట్రీమ్‌ను ఇన్‌స్టాల్ చేయాలి. వాల్వ్ బాడీలోకి ప్రవేశించే దుమ్ము మరియు నీటి ఆవిరి స్పూల్ జామింగ్‌కు కారణమవుతుంది, ఇది పేలుడు ప్రూఫ్ పని పరిస్థితులలో దహన & పేలుడు ప్రమాదాలను ప్రేరేపిస్తుంది.

     --నిర్వహణ & సమగ్ర నిబంధనలు:  నిర్వహణ కోసం వేరుచేయడానికి ముందు అప్‌స్ట్రీమ్ HSV మాన్యువల్ గ్లోబ్ వాల్వ్ మరియు ఎగ్జాస్ట్ అవశేష పైప్‌లైన్ ఒత్తిడిని ఆపివేయండి. లైవ్ లేదా ప్రెజర్డ్ స్టేటస్ కింద పేలుడు ప్రూఫ్ హౌసింగ్‌ను విడదీయడం నిషేధించబడింది; దెబ్బతిన్న ఫ్లేమ్‌ప్రూఫ్ సంభోగం ఉపరితలాలు అన్ని పేలుడు ప్రూఫ్ ధృవపత్రాలను రద్దు చేస్తాయి.

8. ఇండస్ట్రియల్ అప్లికేషన్ ఫీల్డ్స్

     లిథియం బ్యాటరీ పేలుడు ప్రూఫ్ కోటింగ్ & అసెంబ్లీ లైన్లు, పెయింట్ స్ప్రేయింగ్ ఆటోమేషన్, కెమికల్ పైప్‌లైన్ వాల్వ్ ఆటోమేటిక్ కంట్రోల్, ఇంక్ ప్రింటింగ్ డస్ట్ వర్క్‌షాప్‌లు, ఫుడ్ ఎక్స్‌ప్లోషన్ ప్రూఫ్ ప్యాకేజింగ్ ప్రొడక్షన్ లైన్లు, ఆయిల్ & గ్యాస్ సపోర్టింగ్ న్యూమాటిక్ యాక్యుయేటర్లు, ఫార్మాస్యూటికల్ క్లీన్ ఎక్స్‌ప్లోషన్ ప్రూఫ్ పరికరాలు, డస్ట్ మెటీరియల్ సార్టింగ్ కోసం పేలుడు ప్రూఫ్ మానిప్యులేటర్లు.

ఒక వాక్య సారాంశం

     SOLH 50 సిరీస్ ఫ్లేమ్‌ప్రూఫ్ పైలట్ సోలనోయిడ్ వాల్వ్‌లు డబుల్-యాక్టింగ్ సిలిండర్‌ల కోసం 50-VFE 5-పోర్ట్ స్పూల్ రకంగా మరియు వాక్యూమ్ & సింగిల్-యాక్టింగ్ సిలిండర్‌ల కోసం 50-VPE 3-పోర్ట్ పాపెట్ రకంగా విభజించబడ్డాయి, Ex d II BT4 / CIPX TIISతో సురక్షితమైనవిగా ధృవీకరించబడినవి అన్ని జోన్ 1 & జోన్ 2 మండే పేలుడు పారిశ్రామిక ఉత్పత్తి లైన్ల కోసం పరిష్కారాలను మార్చడం.
