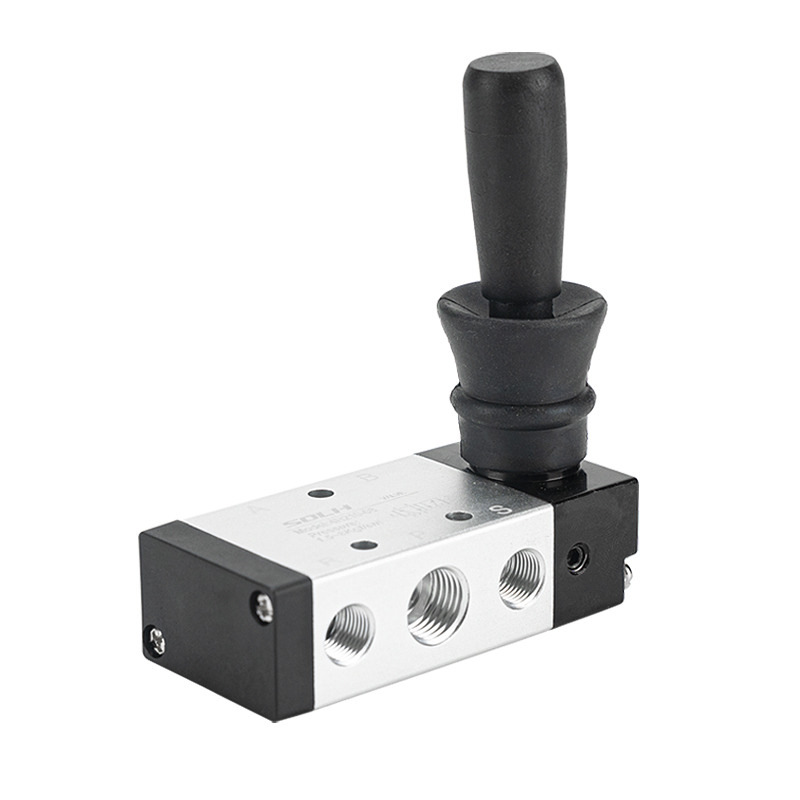

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | మాన్యువల్ డీబగ్ & సేఫ్టీ స్టాప్ కోసం 5/2 5/3 వే హ్యాండ్ లివర్ న్యూమాటిక్ వాల్వ్
SOLH 4H సిరీస్ ఎయిర్టాక్ ప్రమాణం5/2 మార్గం & 5/3 మార్గం మాన్యువల్ లివర్ డైరెక్షనల్ కంట్రోల్ వాల్వ్, చేతితో పనిచేసే స్పూల్ వాల్వ్ అని కూడా పిలుస్తారు. ఇది ఎలక్ట్రిక్ లేదా న్యూమాటిక్ కంట్రోల్ సిగ్నల్స్ లేకుండా మాన్యువల్ లివర్ ఆపరేషన్ ద్వారా పూర్తిగా వాయు సర్క్యూట్లను మారుస్తుంది. పరికరాల మాన్యువల్ డీబగ్గింగ్, ఎమర్జెన్సీ సేఫ్టీ స్టాప్ మరియు సిలిండర్ జాగ్ కంట్రోల్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది, ఇది స్ప్రింగ్ రీసెట్ మరియు స్టీల్ బాల్ లాకింగ్ యొక్క డ్యూయల్ పొజిషనింగ్ మోడ్లతో కూడిన ఖచ్చితమైన స్పూల్ నిర్మాణం మరియు మన్నికైన అల్యూమినియం అల్లాయ్ బాడీని కలిగి ఉంటుంది. 4V సోలనోయిడ్ కవాటాలు మరియు 4A వాయు కవాటాలతో పూర్తిగా పరస్పరం మార్చుకోగలిగినది, ఇది ప్రామాణిక వాయు వ్యవస్థల కోసం సార్వత్రిక మాన్యువల్ నియంత్రణ భాగం.
1.1 ప్రామాణిక 5-పోర్ట్ ఇంటర్ఫేస్ నిర్వచనం
• పి పోర్ట్: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్లెట్ పోర్ట్
• A/B వర్కింగ్ పోర్ట్లు: పొడిగింపు మరియు ఉపసంహరణ స్ట్రోక్లను నియంత్రించడానికి డబుల్-యాక్టింగ్ సిలిండర్లను కనెక్ట్ చేయడానికి డ్యూయల్ అవుట్పుట్ పోర్ట్లు
• R/S ఎగ్జాస్ట్ పోర్ట్లు: ప్రెజర్ రిలీఫ్ ఎగ్జాస్ట్ పోర్ట్లు, శబ్దం తగ్గింపు కోసం ప్రామాణిక మఫ్లర్ ఇన్స్టాలేషన్కు అనుకూలంగా ఉంటాయి
• డ్రైవ్ మోడ్: స్ట్రెయిట్ మాన్యువల్ లివర్ టోగుల్ ఆపరేషన్
• నిర్మాణ లక్షణం: హై-ప్రెసిషన్ స్పూల్ టైప్, హై-స్ట్రెంగ్త్ అల్యూమినియం అల్లాయ్ బాడీ, స్ప్రింగ్ రీసెట్ / స్టేబుల్ ఆపరేషన్ కోసం స్టీల్ బాల్ పొజిషనింగ్ స్ట్రక్చర్
2.1 స్ప్రింగ్ మాన్యువల్ రీసెట్ రకం (4H210/310/410)
• పని సూత్రం: ఎయిర్ సర్క్యూట్ రివర్స్ చేయడానికి లివర్ను టోగుల్ చేయండి; చేతులను విడుదల చేసిన తర్వాత స్ప్రింగ్ ఫోర్స్ ద్వారా లివర్ స్వయంచాలకంగా రీసెట్ అవుతుంది.
• ప్రధాన లక్షణాలు: హ్యాండ్ రిలీజ్, అద్భుతమైన యాంటీ-మిస్ఆపరేషన్ పనితీరు మరియు అధిక కార్యాచరణ భద్రతతో తక్షణ రీసెట్.
• సాధారణ మోడల్: 4H210-08 (G1/4 పోర్ట్, 5/2 వే స్ప్రింగ్ రీసెట్ మాన్యువల్ వాల్వ్)
2.2 మాన్యువల్ లాకింగ్ రకం (4H210L/310L)
• పని సూత్రం: లివర్ స్వీయ-లాకింగ్ నిర్మాణంతో అమర్చారు. టోగుల్ చేసిన తర్వాత వాల్వ్ రివర్స్డ్ పొజిషన్ను నిర్వహిస్తుంది మరియు తిరిగి రావడానికి మాన్యువల్ రీసెట్ అవసరం.
• ప్రధాన లక్షణాలు: స్థిరమైన పొజిషనింగ్ మరియు లాంగ్-టర్మ్ పొజిషన్ హోల్డింగ్, యాదృచ్ఛిక స్పర్శ మరియు తప్పు ఆపరేషన్ను సమర్థవంతంగా నిరోధించడం, దీర్ఘకాల పని పరిస్థితులకు అనుకూలం.
• సాధారణ మోడల్: 4H210L-08 (G1/4 పోర్ట్, 5/2 వే లాకింగ్ మాన్యువల్ వాల్వ్)
4H230/330/430 సిరీస్ 5/3 వే మాన్యువల్ వాల్వ్లు డ్యూయల్-స్టేబుల్ స్టీల్ బాల్ పొజిషనింగ్ డిజైన్ను అడాప్ట్ చేస్తాయి, మూడు ప్రొఫెషనల్ మిడిల్ పొజిషన్ ఫంక్షన్లు అధునాతన వాయు నియంత్రణ అవసరాలకు అనుగుణంగా ఉంటాయి.
• మూసివేసిన కేంద్రం (సి రకం): మధ్య స్థానంలో పూర్తిగా మూసివేయబడింది. సస్పెండ్ చేయబడిన మరియు నిలువు స్టేషన్ల కోసం సిలిండర్ లాకింగ్, ప్రెజర్ హోల్డింగ్ మరియు యాంటీ ఫాలింగ్ రక్షణను గ్రహిస్తుంది.సాధారణ మోడల్: 4H230C-08
• ఎగ్జాస్ట్ సెంటర్ (E రకం): A/B వర్కింగ్ పోర్ట్లు మధ్య స్థానంలో ఉన్న ఎగ్జాస్ట్ పోర్ట్లతో కమ్యూనికేట్ చేస్తాయి. సిస్టమ్ పూర్తిగా ఒత్తిడిని విడుదల చేస్తుంది, ఉచిత సిలిండర్ ఫ్లోటింగ్, మాన్యువల్ పరికరాల డీబగ్గింగ్ మరియు భద్రతా రక్షణను అనుమతిస్తుంది.సాధారణ మోడల్: 4H230E-08
• ఒత్తిడి కేంద్రం (P రకం): P ఎయిర్ ఇన్లెట్ మధ్య స్థానంలో ఉన్న A/B పోర్ట్లతో కమ్యూనికేట్ చేస్తుంది, సింక్రోనస్ క్లాంపింగ్ మరియు ఫోర్స్ బ్యాలెన్స్ కంట్రోల్ కోసం డబుల్-యాక్టింగ్ సిలిండర్ను సింగిల్-యాక్టింగ్ అవుట్పుట్గా మారుస్తుంది.సాధారణ మోడల్: 4H230P-08
1. కోడింగ్ లాజిక్: 4H [సైజు కోడ్] [ఫంక్షన్ కోడ్] - [పోర్ట్ పరిమాణం]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
4H |
5/2 & 5/3 వే మాన్యువల్ లివర్ వాల్వ్ సిరీస్ |
|
సైజు కోడ్ |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
ఫంక్షన్ కోడ్ |
10=5/2 వే స్ప్రింగ్ రీసెట్; 10L=5/2 వే లాకింగ్ రకం; 30C/30E/30P=5/3 మార్గం మూసివేయబడింది/ఎగ్జాస్ట్/ప్రెజర్ సెంటర్ |
|
పోర్ట్ పరిమాణం |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. ప్రధాన స్రవంతి సాధారణ నమూనాలు
• 4H210-08: 5/2 వే స్ప్రింగ్ రీసెట్, G1/4 పోర్ట్ యూనివర్సల్ మాన్యువల్ వాల్వ్
• 4H210L-08: 5/2 మార్గం స్వీయ-లాకింగ్ దీర్ఘకాలిక స్థానం హోల్డింగ్ రకం
• 4H230C-08: 5/3 మార్గం క్లోజ్డ్ సెంటర్, సిలిండర్ ప్రెజర్ హోల్డింగ్ & లాకింగ్ మోడల్
• 4H310-10: 5/2 వే స్ప్రింగ్ రీసెట్, G3/8 పెద్ద ఫ్లో మాన్యువల్ కంట్రోల్ వాల్వ్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm) |
|
పని ఒత్తిడి పరిధి |
0.15～0.8MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
సరళత అవసరం |
లూబ్-ఫ్రీ డిజైన్ (ప్రత్యేక పని పరిస్థితుల కోసం ఐచ్ఛిక సరళత) |
|
4H210-08 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 17.0mm², Cv=1.0 |
|
4H310-10 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 28.0mm², Cv=1.65 |
|
బాడీ మెటీరియల్ |
అధిక శక్తి అల్యూమినియం మిశ్రమం |
• స్వచ్ఛమైన మాన్యువల్ పేలుడు-ప్రూఫ్ భద్రతా పనితీరు: ఎలక్ట్రికల్ భాగాలు మరియు విద్యుత్ సరఫరా అవసరం లేదు, సున్నా స్పార్క్ ప్రమాదం. ఎక్విప్మెంట్ డీబగ్గింగ్, ఎమర్జెన్సీ స్టాప్ ఆపరేషన్ మరియు మండే, పేలుడు మరియు ధూళి వాతావరణంలో మాన్యువల్ నియంత్రణకు సరిగ్గా సరిపోతుంది.
• పూర్తి దృశ్యాల కోసం డ్యూయల్ పొజిషనింగ్ మోడ్లు: తక్షణ భద్రత రీసెట్ మరియు వ్యతిరేక తప్పు ఆపరేషన్ కోసం స్ప్రింగ్ రీసెట్ రకం; దీర్ఘకాలిక స్థిరమైన పొజిషన్ హోల్డింగ్ కోసం లాకింగ్ రకం, షార్ట్ టైమ్ జాగ్ మరియు దీర్ఘకాల పని పరిస్థితులను కవర్ చేస్తుంది.
• బహుముఖ త్రీ-పొజిషన్ మిడిల్ ఫంక్షన్లు: సిలిండర్ లాకింగ్ & ప్రెజర్ హోల్డింగ్, సిస్టమ్ సేఫ్టీ ప్రెజర్ రిలీఫ్ మరియు సింక్రోనస్ క్లాంపింగ్ బ్యాలెన్స్ కంట్రోల్ని గ్రహించడానికి C/E/P మూడు మిడిల్ మోడ్లను కలిగి ఉంటుంది.
• ఫ్లెక్సిబుల్ & యూనివర్సల్ ఇన్స్టాలేషన్: బహుళ-కోణ స్థిర సంస్థాపనతో ప్యానెల్ మౌంటు మరియు బేస్ మౌంటుకి మద్దతు ఇస్తుంది. ఇన్స్టాలేషన్ కొలతలలో 4V ఎలక్ట్రిక్ కంట్రోల్ వాల్వ్లు మరియు 4A న్యూమాటిక్ కంట్రోల్ వాల్వ్లతో పూర్తిగా యూనివర్సల్ మరియు మార్చుకోగలిగినవి.
• స్థిరమైన & మన్నికైన ఆపరేషన్: ప్రెసిషన్ స్పూల్ మ్యాచింగ్ మరియు స్టీల్ బాల్ పొజిషనింగ్ స్ట్రక్చర్ స్పష్టమైన హ్యాండ్ ఫీల్, స్ఫుటమైన రివర్సింగ్, తక్కువ రాపిడి మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తుంది.
• మాన్యువల్ డీబగ్గింగ్, జాగ్ ఆపరేషన్ మరియు డబుల్-యాక్టింగ్ సిలిండర్ల నిర్వహణ భద్రత నియంత్రణ
• సేఫ్టీ డోర్ ఇంటర్లాక్ మరియు ఎమర్జెన్సీ స్టాప్ న్యూమాటిక్ సర్క్యూట్లు, పేలుడు ప్రూఫ్ జోన్ల కోసం మాన్యువల్ నియంత్రణ
• నాన్-పవర్ పరికరాలు మరియు ఆటోమేటెడ్ ప్రొడక్షన్ లైన్ల కోసం మాన్యువల్ రివర్సింగ్ నియంత్రణ
• ఎలక్ట్రిక్/న్యూమాటిక్/మాన్యువల్ కంట్రోల్ మోడ్ల ఫ్లెక్సిబుల్ స్విచింగ్ కోసం 4V విద్యుదయస్కాంత కవాటాలు మరియు 4A వాయు కవాటాల ఆన్-సైట్ రీప్లేస్మెంట్ మరియు డీబగ్గింగ్
SOLH 4H సిరీస్ అనేది రీసెట్/లాకింగ్ డ్యూయల్ పొజిషనింగ్ మరియు C/E/P మూడు మిడిల్ ఫంక్షన్లతో కూడిన యూనివర్సల్ 5/2 & 5/3 వే మాన్యువల్ లివర్ వాల్వ్. స్వచ్ఛమైన మాన్యువల్ సేఫ్టీ ఆపరేషన్ మరియు 4V/4A పూర్తి పరస్పర మార్పిడిని కలిగి ఉంది, ఇది వాయు సిస్టమ్ మాన్యువల్ డీబగ్గింగ్ మరియు సేఫ్టీ ఎమర్జెన్సీ స్టాప్ కంట్రోల్ కోసం ప్రామాణిక చేతితో పనిచేసే వాల్వ్.
