బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH 3L సిరీస్ ఎయిర్టాక్ ప్రమాణం3/2 వే మాన్యువల్ పుష్-పుల్ డైరెక్షనల్ కంట్రోల్ వాల్వ్ సాధారణంగా మూసివేయబడిన (NC) డిజైన్తో. ఇది నేరుగా అక్షసంబంధ హ్యాండిల్ పుష్ మరియు పుల్ యాక్షన్ ద్వారా వాయు సర్క్యూట్లను మారుస్తుంది. ఎలక్ట్రిక్ లేదా న్యూమాటిక్ డ్రైవ్ సోర్స్లు లేకుండా పూర్తిగా మాన్యువల్ న్యూమాటిక్ కాంపోనెంట్గా, ఇది ప్రత్యేకంగా సింగిల్-యాక్టింగ్ సిలిండర్ కంట్రోల్, ఎయిర్ సర్క్యూట్ ఆన్-ఆఫ్, జాగ్ ఆపరేషన్ మరియు ఎక్విప్మెంట్ సేఫ్టీ ఇంటర్లాక్ సిస్టమ్లకు వర్తించబడుతుంది, డీబగ్గింగ్, ఎమర్జెన్సీ స్టాప్ మరియు పేలుడు ప్రూఫ్ పని దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
1.1 ప్రామాణిక 3-పోర్ట్ ఇంటర్ఫేస్ నిర్వచనం
• పి పోర్ట్: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్లెట్ పోర్ట్
• ఒక పోర్ట్: వర్కింగ్ అవుట్పుట్ పోర్ట్, సింగిల్ యాక్టింగ్ సిలిండర్లకు కనెక్ట్ చేయబడింది
• R పోర్ట్: ఎగ్జాస్ట్ పోర్ట్, శబ్దం తగ్గింపు కోసం మఫ్లర్ ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది
• డ్రైవ్ మోడ్: యాక్సియల్ స్ట్రెయిట్ మాన్యువల్ పుష్-పుల్ ఆపరేషన్
• నిర్మాణ లక్షణం: ప్రెసిషన్ స్పూల్ టైప్ స్ట్రక్చర్, హై-స్ట్రెంగ్త్ అల్యూమినియం అల్లాయ్ బాడీ, అంతర్నిర్మిత స్ప్రింగ్ ఆటోమేటిక్ రీసెట్ మెకానిజం
• సాధారణ రీసెట్ స్థితి: అంతర్గత స్ప్రింగ్ స్పూల్ను బిగిస్తుంది, P ఇన్లెట్ మూసివేయబడింది, ఒత్తిడి ఉపశమనం కోసం పని చేసే పోర్ట్ R ఎగ్జాస్ట్ పోర్ట్తో కమ్యూనికేట్ చేస్తుంది.
• వర్కింగ్ పుల్ స్టేట్: వాల్వ్ కోర్ రివర్స్ చేయడానికి అక్షసంబంధ హ్యాండిల్ను మాన్యువల్గా లాగండి, P పోర్ట్ ఎయిర్ సప్లై కోసం A పోర్ట్తో కమ్యూనికేట్ చేస్తుంది, సిలిండర్ చర్యను నడపడానికి R ఎగ్జాస్ట్ పోర్ట్ మూసివేయబడుతుంది.
• విడుదల రీసెట్: హ్యాండిల్ను విప్పు, వాల్వ్ స్వయంచాలకంగా స్ప్రింగ్ ఫోర్స్ ద్వారా రీసెట్ అవుతుంది, గాలి తీసుకోవడం ఆపివేయబడుతుంది మరియు అవశేష ఒత్తిడిని తొలగిస్తుంది.
• కోర్ లాజిక్: స్టాండర్డ్ NC సాధారణంగా మాన్యువల్ రీసెట్ ఫంక్షన్తో క్లోజ్డ్ స్ట్రక్చర్, తప్పు ఆపరేషన్ను సమర్థవంతంగా నివారిస్తుంది మరియు పరికరాల భద్రతకు భరోసా ఇస్తుంది.

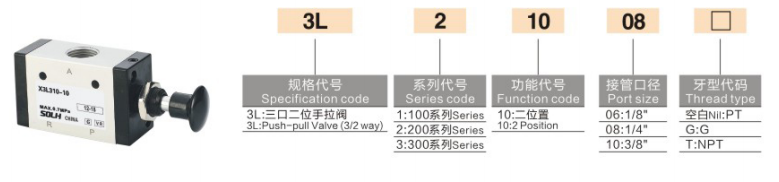

1. కోడింగ్ లాజిక్: 3L [సైజు కోడ్] 10 - [పోర్ట్ పరిమాణం] [థ్రెడ్ రకం]
|
కోడ్ సెగ్మెంట్ |
వివరణాత్మక నిర్వచనం |
|
3L |
3/2 వే మాన్యువల్ హ్యాండ్ పుల్ వాల్వ్ సిరీస్ |
|
సైజు కోడ్ |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 వే స్ప్రింగ్ రీసెట్ నిర్మాణం కోసం స్థిర కోడ్ |
|
పోర్ట్ పరిమాణం |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
థ్రెడ్ రకం |
ఖాళీ=PT ప్రామాణిక థ్రెడ్; T=NPT థ్రెడ్; G=G థ్రెడ్ |
2. ప్రధాన స్రవంతి సాధారణ నమూనాలు
• 3L110-06: G1/8 పోర్ట్, మైక్రో న్యూమాటిక్ సిస్టమ్స్ కోసం మినీ సైజ్ హ్యాండ్ పుల్ వాల్వ్
• 3L210-08: G1/4 పోర్ట్, అత్యంత యూనివర్సల్ మోడల్, ప్రామాణిక సింగిల్-యాక్టింగ్ సిలిండర్లతో సరిగ్గా సరిపోలింది
• 3L310-10: G3/8 పోర్ట్, హై-థ్రస్ట్ సిలిండర్ పరికరాల కోసం పెద్ద ఫ్లో డిజైన్
• 3L410-15: G1/2 లార్జ్ బోర్ పోర్ట్, హెవీ డ్యూటీ లార్జ్ ఫ్లో న్యూమాటిక్ సర్క్యూట్లకు అనుకూలం
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
పని చేసే మాధ్యమం |
ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ (వడపోత ఖచ్చితత్వం ≥40μm) |
|
పని ఒత్తిడి పరిధి |
0.15～0.8MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2MPa |
|
పని ఉష్ణోగ్రత పరిధి |
-20℃～+70℃ |
|
3L110-06 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 10.2mm², Cv=0.6 |
|
3L210-08 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 17.0mm², Cv=1.0 |
|
3L310-10 ఫ్లో పరామితి |
ప్రభావవంతమైన ప్రాంతం 28.0mm², Cv=1.65 |
|
సరళత అవసరం |
లూబ్-ఫ్రీ డిజైన్ (ప్రత్యేక పరిస్థితుల కోసం ఐచ్ఛిక సరళత) |
|
సంస్థాపన విధానం |
ప్యానెల్ మౌంటు / బేస్ మౌంటు, బహుళ-స్థాన స్థిర సంస్థాపన |
|
బాడీ మెటీరియల్ |
అధిక శక్తి అల్యూమినియం మిశ్రమం |
• ప్యూర్ మాన్యువల్ పేలుడు-ప్రూఫ్ సేఫ్టీ డిజైన్: ఎలక్ట్రికల్ భాగాలు మరియు ఎయిర్ కంట్రోల్ సోర్స్లు లేవు, స్పార్క్ రిస్క్ లేదు. ఎమర్జెన్సీ స్టాప్, ఎక్విప్మెంట్ డీబగ్గింగ్ మరియు పేలుడు-ప్రూఫ్ డస్ట్ ఎన్విరాన్మెంట్లకు అల్ట్రా-హై ఆపరేషనల్ సేఫ్టీతో అనుకూలం.
• లేబర్-సేవింగ్ యాక్సియల్ పుష్-పుల్ ఆపరేషన్: స్పష్టమైన ఫీడ్బ్యాక్ మరియు స్ఫుటమైన రివర్సింగ్తో స్ట్రెయిట్ లీనియర్ హ్యాండిల్ యాక్షన్, స్థిరమైన హ్యాండ్ ఫీల్ మరియు జామ్ చేయడం సులభం కాదు.
• స్ప్రింగ్ ఆటోమేటిక్ రీసెట్ & NC భద్రత: డిఫాల్ట్ సాధారణంగా మూసివేయబడిన స్థితి, హ్యాండిల్ను విడుదల చేసిన తర్వాత స్వయంచాలకంగా రీసెట్ చేస్తుంది మరియు గాలి సరఫరాను నిలిపివేస్తుంది, తప్పుగా పని చేయడం వల్ల కలిగే నిరంతర చర్యను సమర్థవంతంగా నివారిస్తుంది.
• కాంపాక్ట్ & మన్నికైన నిర్మాణం: తక్కువ-ఘర్షణ స్పూల్ డిజైన్, నమ్మకమైన సీలింగ్, దుస్తులు నిరోధకత మరియు సుదీర్ఘ సేవా జీవితంతో సమీకృత అల్యూమినియం అల్లాయ్ బాడీ.
• వృత్తిపరమైన సింగిల్-యాక్టింగ్ సిలిండర్ మ్యాచింగ్: 3/2 వే డెడికేటెడ్ ఎయిర్ సర్క్యూట్ లాజిక్, క్లాంపింగ్ మరియు ఎజెక్షన్ మెకానిజమ్స్ వంటి స్ప్రింగ్ రిటర్న్ సింగిల్-యాక్టింగ్ సిలిండర్లకు సంపూర్ణంగా స్వీకరించబడింది.
• అధిక అనుకూలత & పరస్పర మార్పిడి: 3A సిరీస్ వాయు నియంత్రణ కవాటాలతో స్థిరమైన ఇన్స్టాలేషన్ పరిమాణం, మాన్యువల్/న్యూమాటిక్ కంట్రోల్ మోడ్ల డైరెక్ట్ రీప్లేస్మెంట్ మరియు స్విచ్చింగ్కు మద్దతు ఇస్తుంది.
• బిగింపు, ఎజెక్షన్ మరియు స్ప్రింగ్ రిటర్న్ మోషన్ సిస్టమ్స్ కోసం సింగిల్-యాక్టింగ్ సిలిండర్ల మాన్యువల్ నియంత్రణ
• న్యూమాటిక్ సర్క్యూట్ ఆన్-ఆఫ్ నియంత్రణ, పరికరాలు జాగ్ డీబగ్గింగ్ మరియు నిర్వహణ భద్రత స్విచ్
• పేలుడు ప్రూఫ్ జోన్లు, నాన్-పవర్ మరియు మురికి పారిశ్రామిక పరిసరాల కోసం మాన్యువల్ వాయు నియంత్రణ
• మాన్యువల్/వాయు మిశ్రమ నియంత్రణ కోసం 3A వాయు కవాటాలతో సరిపోలిన వాయు తర్క వ్యవస్థలు
SOLH 3L సిరీస్ అనేది క్లాసిక్ 3/2 వే NC సాధారణంగా స్ప్రింగ్ ఆటోమేటిక్ రీసెట్తో క్లోజ్డ్ మాన్యువల్ పుష్-పుల్ వాల్వ్. ఇది ఒక కాంపాక్ట్, సురక్షితమైన మరియు మన్నికైన స్టాండర్డ్ మాన్యువల్ కంట్రోల్ కాంపోనెంట్ ప్రత్యేకంగా సింగిల్ యాక్టింగ్ సిలిండర్ న్యూమాటిక్ సిస్టమ్స్ కోసం రూపొందించబడింది.
