3F / 3FM సిరీస్ 3/2 వే ఫుట్ పెడల్ వాల్వ్ | సాధారణంగా క్లోజ్డ్ డైరెక్ట్ యాక్టింగ్ న్యూమాటిక్ ఫుట్ వాల్వ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | AirTAC 3F / 3FM ఫుట్ వాల్వ్ కోసం పూర్తి అనుకూల ప్రత్యామ్నాయం

1. ఉత్పత్తి అవలోకనం

     SOLH 3F మరియు 3FM సిరీస్‌లు3/2 వే డైరెక్ట్-యాక్టింగ్ సాధారణంగా క్లోజ్డ్ న్యూమాటిక్ ఫుట్ పెడల్ వాల్వ్‌లు, అసలైన AirTAC 3F210 మరియు 3FM210 మోడళ్లతో పూర్తిగా అనుకూలమైనది మరియు పరస్పరం మార్చుకోదగినది. 3F210 హెవీ-డ్యూటీ డై-కాస్ట్ అల్యూమినియం హౌసింగ్‌ను స్వీకరించింది, అయితే 3FM210 తేలికపాటి మినీ ప్లాస్టిక్ నిర్మాణాన్ని కలిగి ఉంది. రెండు సిరీస్‌లు ప్రామాణిక P/A/R ఎయిర్ పోర్ట్ లాజిక్‌తో అంతర్నిర్మిత ఎగ్జాస్ట్ డిజైన్‌ను అవలంబిస్తాయి. హ్యాండ్స్-ఫ్రీ న్యూమాటిక్ స్విచింగ్ పరికరాలుగా పనిచేస్తాయి, అవి సింగిల్-యాక్టింగ్ సిలిండర్ కంట్రోల్, వాక్యూమ్ బ్రేకింగ్, మాన్యువల్ జాగ్ ఎయిర్ సర్క్యూట్ ఆన్-ఆఫ్, స్టాంపింగ్ మరియు ఫిక్చర్ క్లాంపింగ్ కంట్రోల్ కోసం విస్తృతంగా ఉపయోగించబడుతున్నాయి.

  1.1 కోర్ ఎయిర్ పోర్ట్ లాజిక్ & వర్కింగ్ ప్రిన్సిపల్

     • ఎయిర్ పోర్ట్ నిర్వచనం: P (ఎయిర్ ఇన్లెట్), A (వర్కింగ్ అవుట్‌లెట్), R (అంతర్నిర్మిత ఎగ్జాస్ట్ పోర్ట్)

     • సాధారణంగా మూసివేయబడిన స్థితి (పెడల్ విడుదల చేయబడింది): P ఇన్లెట్ మూసివేయబడింది, సిలిండర్ అవశేష ఒత్తిడిని తక్షణమే విడుదల చేయడానికి ఒక పోర్ట్ R ఎగ్జాస్ట్ పోర్ట్‌తో కమ్యూనికేట్ చేస్తుంది

     • వర్కింగ్ స్టేట్ (పెడల్ నొక్కబడింది): P-A సర్క్యూట్ గాలి సరఫరా కోసం తెరుచుకుంటుంది, ఒత్తిడిని నిర్వహించడానికి R ఎగ్జాస్ట్ పోర్ట్ మూసివేయబడింది

     • లాకింగ్ ఫంక్షన్ (L సఫిక్స్): లాకింగ్ ట్యాబ్ నిర్మాణంతో అమర్చారు. నిరంతర గాలి సరఫరా కోసం పెడల్ను లాక్ చేయడానికి ఒకసారి నొక్కండి; ఒత్తిడి ఉపశమనాన్ని అన్‌లాక్ చేయడానికి మరియు రీసెట్ చేయడానికి మళ్లీ నొక్కండి

     • ప్రామాణిక ఫంక్షన్: నాన్-ఎల్ మోడల్‌లు తక్షణ స్వీయ-రీసెట్ రకం, స్వయంచాలకంగా గాలిని కత్తిరించడం మరియు ఫుట్ విడుదల తర్వాత ఒత్తిడిని విడుదల చేయడం

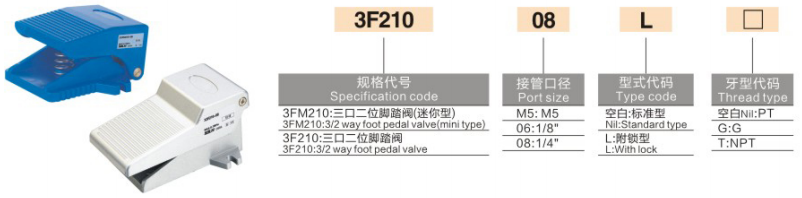

2. మోడల్ కోడింగ్ నియమాలు & నిర్వచనం

     కోడింగ్ లాజిక్: 3(F/FM)210 - [పోర్ట్ పరిమాణం] [L లాకింగ్] - [థ్రెడ్ రకం]

  2.1 సిరీస్ హౌసింగ్ నిర్వచనం

     • 3F210: స్టాండర్డ్ హెవీ-డ్యూటీ అల్యూమినియం అల్లాయ్ హౌసింగ్ 3/2 వే ఫుట్ వాల్వ్

     • 3FM210: మినీ తేలికైన ప్లాస్టిక్ ఫుట్ వాల్వ్, ఇరుకైన స్థలం సంస్థాపన కోసం కాంపాక్ట్ పరిమాణం

  2.2 పోర్ట్ సైజు స్పెసిఫికేషన్

     • M5: M5×0.8 ఫైన్ థ్రెడ్ (3FM మినీ మోడల్ కోసం ప్రత్యేకమైనది, మైక్రో పైలట్ ఎయిర్ కంట్రోల్)

     • 06: G1/8 (PT1/8) ప్రామాణిక థ్రెడ్

     • 08: G1/4 (PT1/4) పారిశ్రామిక సాధనం కోసం ప్రధాన స్రవంతి సార్వత్రిక వివరణ

  2.3 ఫంక్షన్ & థ్రెడ్ ప్రత్యయం

     • L ప్రత్యయం: దీర్ఘకాల ఒత్తిడి హోల్డింగ్ కోసం స్వీయ-లాకింగ్ నిర్మాణంతో

     • ఎల్ లేదు: తక్షణ స్వీయ-రీసెట్ రకం, పెడల్ విడుదల తర్వాత ఆటోమేటిక్ ఒత్తిడి ఉపశమనం

     • థ్రెడ్ రకం: ఖాళీ=PT టేపర్ థ్రెడ్; G=బ్రిటీష్ ప్రామాణిక సమాంతర థ్రెడ్; T=NPT అమెరికన్ టేపర్ థ్రెడ్

     మోడల్ ఉదాహరణ: 3F210-08L | స్వీయ-లాకింగ్ ఫంక్షన్‌తో G1/4 పోర్ట్ అల్యూమినియం మిశ్రమం ఫుట్ వాల్వ్; 3FM210-M5 | M5 థ్రెడ్ మినీ ప్లాస్టిక్ మైక్రో ఫుట్ వాల్వ్

  2.4 పూర్తి సిరీస్ స్పెసిఫికేషన్ పోలిక పట్టిక

3. కోర్ సాంకేతిక పారామితులు

4. ఎంపిక వ్యత్యాసం: 3F అల్యూమినియం సిరీస్ vs 3FM మినీ ప్లాస్టిక్ సిరీస్

5. ఫంక్షనల్ డిస్టింక్షన్: సెల్ఫ్ రీసెట్ vs సెల్ఫ్ లాకింగ్

     • నాన్-L తక్షణ స్వీయ-రీసెట్ రకం: ఫుట్ విడుదల తర్వాత పెడల్ స్వయంచాలకంగా రీబౌండ్ అవుతుంది, గాలి సరఫరాను నిలిపివేస్తుంది మరియు పోర్ట్ A నుండి ఒత్తిడిని విడుదల చేస్తుంది. ఇది జాగింగ్ మరియు అడపాదడపా నియంత్రణ దృశ్యాలకు అత్యంత సాధారణ రకం.

     • L ప్రత్యయం స్వీయ-లాకింగ్ రకం: నిరంతర గాలి సరఫరా మరియు ఒత్తిడి హోల్డింగ్ కోసం పెడల్‌ను లాక్ చేయడానికి ఒకసారి నొక్కండి; అన్‌లాక్ చేయడానికి మరియు అవశేష ఒత్తిడిని విడుదల చేయడానికి మళ్లీ నొక్కండి. వాయు సర్క్యూట్‌లను నిర్వహించే దీర్ఘకాల ఒత్తిడి కోసం ప్రత్యేకంగా రూపొందించబడింది.

6. భర్తీ & సాధారణ అప్లికేషన్లు

  6.1 అనుకూల ప్రత్యామ్నాయం

     SOLH 3F/3FM సిరీస్ అసలైన AirTAC 3F210/3FM210 సిరీస్ మరియు దేశీయ Xinchang/SOLIH సమానమైన మోడళ్లను పూర్తిగా భర్తీ చేస్తుంది మరియు పాత FV320 అడుగుల పెడల్ వాల్వ్‌లను ఖచ్చితమైన డైమెన్షనల్ మరియు ఫంక్షనల్ అనుకూలతతో నేరుగా అప్‌గ్రేడ్ చేయవచ్చు మరియు భర్తీ చేయవచ్చు.

 6.2 సాధారణ అప్లికేషన్ దృశ్యాలు

     • సింగిల్-యాక్టింగ్ సిలిండర్ ఫుట్ కంట్రోల్: ఎయిర్ సోర్స్ → 3F ఫుట్ వాల్వ్ → సింగిల్ యాక్టింగ్ సిలిండర్; సురక్షితమైన అడపాదడపా ఆపరేషన్‌ను గ్రహించి, పెడల్ విడుదలైనప్పుడు సిలిండర్ స్వయంచాలకంగా తిరిగి వస్తుంది మరియు ఒత్తిడిని విడుదల చేస్తుంది.

     • వాక్యూమ్ సక్షన్ కప్ ప్రెజర్ రిలీఫ్వాక్యూమ్‌ను కత్తిరించడానికి గాలిని సరఫరా చేయడానికి దశ; గాలిని ఎగ్జాస్ట్ చేయడానికి పెడల్‌ను విడుదల చేయండి మరియు శీఘ్ర వర్క్‌పీస్ విడుదల కోసం చూషణ కప్ హోల్డింగ్ ఫోర్స్‌ను తొలగించండి.

     • పారిశ్రామిక ప్రాసెసింగ్ నియంత్రణ: చిన్న స్టాంపింగ్ మెషీన్‌లు, గ్రైండర్లు మరియు న్యూమాటిక్ ఫిక్చర్ క్లాంపింగ్ సిస్టమ్‌ల కోసం మాన్యువల్ ఫుట్ స్విచింగ్, సమర్థవంతమైన ఆపరేషన్ కోసం హ్యాండ్‌లను విముక్తి చేస్తుంది.

ఒక వాక్య సారాంశం

     SOLH 3F/3FM సిరీస్ 3/2 మార్గం సాధారణంగా క్లోజ్డ్ ఫుట్ పెడల్ వాల్వ్‌లలో హెవీ-డ్యూటీ అల్యూమినియం సెల్ఫ్-రీసెట్/సెల్ఫ్-లాకింగ్ మోడల్స్ మరియు మినీ లైట్ వెయిట్ ప్లాస్టిక్ మోడల్‌లు ఉంటాయి. IP54 డస్ట్‌ప్రూఫ్ & స్ప్లాష్-ప్రూఫ్ పనితీరు, లూబ్-ఫ్రీ ఆపరేషన్ మరియు పూర్తి AirTAC అనుకూలతను కలిగి ఉంటాయి, అవి సిలిండర్ నియంత్రణ, వాక్యూమ్ బ్రేకింగ్ మరియు ఇండస్ట్రియల్ టూలింగ్ ఆపరేషన్ కోసం ప్రామాణిక హ్యాండ్స్-ఫ్రీ న్యూమాటిక్ స్విచింగ్ వాల్వ్‌లు.
