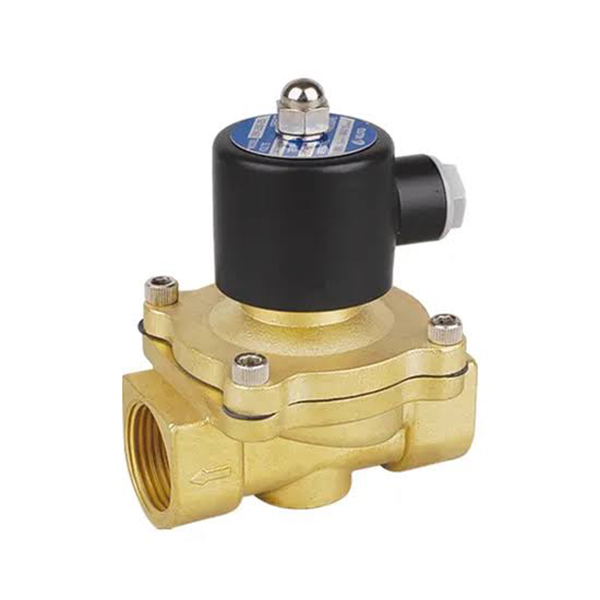

2W సిరీస్ 2/2 వే ఫ్లూయిడ్ సోలేనోయిడ్ వాల్వ్ (డైరెక్ట్-యాక్టింగ్ + పైలట్-ఆపరేటెడ్)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH 2W సిరీస్ అనేది యూనివర్సల్ ఇండస్ట్రియల్ 2/2-వే సాధారణంగా క్లోజ్డ్ ఫ్లూయిడ్ షట్-ఆఫ్ సోలేనోయిడ్ వాల్వ్, ఇది రెండు స్ట్రక్చరల్ లైన్‌లుగా విభజించబడింది: డైరెక్ట్-యాక్టింగ్ 2W (030/050 చిన్న సిరీస్) మరియు పైలట్-ఆపరేటెడ్ 2W (150~500 పెద్ద బోర్ సిరీస్). ఇది క్లీన్ వాటర్, కంప్రెస్డ్ ఎయిర్, లూబ్రికేటింగ్ ఆయిల్, కూలింగ్ కటింగ్ ఫ్లూయిడ్ మరియు బలహీనంగా తినివేయు ద్రవ పైప్‌లైన్‌ల కోసం ఆటోమేటిక్ ఆన్/ఆఫ్ కంట్రోల్‌ని నిర్వహిస్తుంది.

       * బహుళ-పొర వ్యతిరేక తుప్పు సీలింగ్‌తో బ్రాస్ వాల్వ్ బాడీ; పూర్తి శ్రేణి ఎంపిక కోసం జీరో-ప్రెజర్ స్టార్టప్ డైరెక్ట్ టైప్ మరియు హై-ఫ్లో పైలట్ టైప్ యొక్క ద్వంద్వ ఎంపికలు

       * ప్రామాణిక డైమెన్షన్ & థ్రెడ్ స్పెక్స్, గ్లోబల్ ఎగుమతి కోసం PT/G/NPT మల్టీ-థ్రెడ్‌కు అనుకూలంగా ఉంటుంది

       * తక్కువ-ఉష్ణోగ్రత నిరోధక కాయిల్ స్థిరమైన దీర్ఘకాలిక నిరంతర శక్తికి మద్దతు ఇస్తుంది

     నీటి శుద్ధి పరికరాలు, మెషిన్ టూల్ కూలింగ్ సర్క్యూట్‌లు, స్ప్రే క్లీనింగ్ లైన్‌లు, ఎయిర్ కంప్రెసర్ పైప్‌లైన్‌లు మరియు ఫుల్-ఇండస్ట్రీ ఫ్లూయిడ్ ఆటోమేషన్ సిస్టమ్‌లతో విస్తృతంగా సరిపోలింది.

రెండు ఉత్పత్తి లైన్లు పూర్తి వర్గీకరణ: డైరెక్ట్-యాక్టింగ్ NC VS పైలట్-ఆపరేటెడ్ NC

  1. 2W డైరెక్ట్-యాక్టింగ్ సాధారణంగా మూసివేయబడింది (నమూనా ఉదాహరణ: 2W-L030-08)

     --పని చేసే ప్రిన్సిple:విద్యుదయస్కాంత కాయిల్ ప్రధాన వాల్వ్ సీటును తెరవడానికి/మూసివేయడానికి అంతర్గత ఆర్మేచర్ స్టెమ్‌ను నేరుగా డ్రైవ్ చేస్తుంది, 0MPa జీరో మీడియం ప్రెజర్‌లో పూర్తిగా తెరవడాన్ని అనుమతిస్తుంది.

        * పవర్ ఆఫ్: పైప్‌లైన్ ద్రవాన్ని పూర్తిగా కత్తిరించడానికి స్ప్రింగ్ సీలింగ్ రబ్బరు పట్టీని కంప్రెస్ చేస్తుంది

        * పవర్ ఆన్: ద్వి దిశాత్మక ద్రవ ప్రసరణను గ్రహించడానికి విద్యుదయస్కాంత శక్తి స్పూల్‌ను ఎత్తివేస్తుంది

           సహాయక పైలట్ ఛాంబర్ లేదు, మిల్లీసెకన్ల వేగవంతమైన ప్రతిస్పందన వేగంతో అల్ట్రా-సింపుల్ స్ట్రక్చర్.

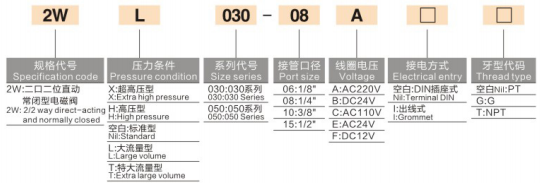

    -- మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

     2W - ప్రెజర్/ఫ్లో ప్రత్యయం - సైజు సిరీస్ - పోర్ట్ థ్రెడ్ - కాయిల్ వోల్టేజ్ - వైరింగ్ రకం - థ్రెడ్ స్టాండర్డ్

        * 2W: డైరెక్ట్-యాక్టింగ్ 2/2-వే సాధారణంగా క్లోజ్డ్ సోలనోయిడ్ వాల్వ్

        *  ఒత్తిడి & ప్రవాహ ప్రత్యయం: ఖాళీ=ప్రామాణికం / L=పెద్ద ప్రవాహం / T=అదనపు పెద్ద ప్రవాహం / H=అధిక పీడనం / X=అదనపు అధిక పీడనం

        *  పరిమాణ శ్రేణి: 030 (మినియేచర్), 050 (మధ్యస్థం చిన్నది)

        *  పోర్ట్ కోడ్: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  వోల్టేజ్ కోడ్: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  వైరింగ్ మోడ్: ఖాళీ=DIN సాకెట్ (నియంత్రణ క్యాబినెట్ కోసం ప్రామాణికం), I=వాటర్‌ప్రూఫ్ వైర్ లీడ్ (అవుట్‌డోర్ తేమతో కూడిన పరికరాలు)

        *  థ్రెడ్ ప్రమాణం: ఖాళీ=PT బ్రిటిష్ టేపర్ థ్రెడ్, G=G సమాంతర థ్రెడ్, T=NPT అమెరికన్ థ్రెడ్

   --  కోర్ ప్రయోజనాలు

       *  జీరో డిఫరెన్షియల్ ప్రెజర్ స్టార్టప్, కనీస ఆపరేటింగ్ ప్రెజర్ పరిమితి లేదు, వాక్యూమ్ కింద స్థిరంగా తెరవడం, మైక్రో ప్రెజర్ మరియు మైక్రో-ఫ్లో వాటర్ సర్క్యూట్‌లు

        *  అల్ట్రా-కాంపాక్ట్ బాడీ, ఇరుకైన పరికరాల క్యాబినెట్ లేఅవుట్ కోసం ఏకపక్ష మౌంటు కోణం

        *  మిల్లీసెకన్ల వేగవంతమైన ఆన్-ఆఫ్ ప్రతిస్పందన, అధిక-ఫ్రీక్వెన్సీ అడపాదడపా స్టార్ట్-స్టాప్ సైకిళ్లకు అనుకూలం

        *  తక్కువ ఖర్చుతో కూడిన చిన్న వాల్వ్ బాడీ, సింగిల్ పాయింట్ బ్రాంచ్ నియంత్రణ కోసం ఆర్థికంగా మొదటి ఎంపిక

     --  అప్లికేషన్ దృశ్యాలు

      చిన్న CNC మెషిన్ టూల్స్ కోసం సింగిల్-పాయింట్ కూలింగ్ ఆయిల్ ఇంజెక్షన్, మినీ స్ప్రే క్లీనింగ్ మెషీన్లు, 3C ఆటోమేషన్ పరికరాల కోసం మైక్రో ఎయిర్/వాటర్ కంట్రోల్, ఎయిర్ కంప్రెసర్‌ల చిన్న బ్రాంచ్ స్విచ్‌లు, ల్యాబ్ మైక్రో ఫ్లూయిడ్ ఆన్/ఆఫ్ కంట్రోల్.

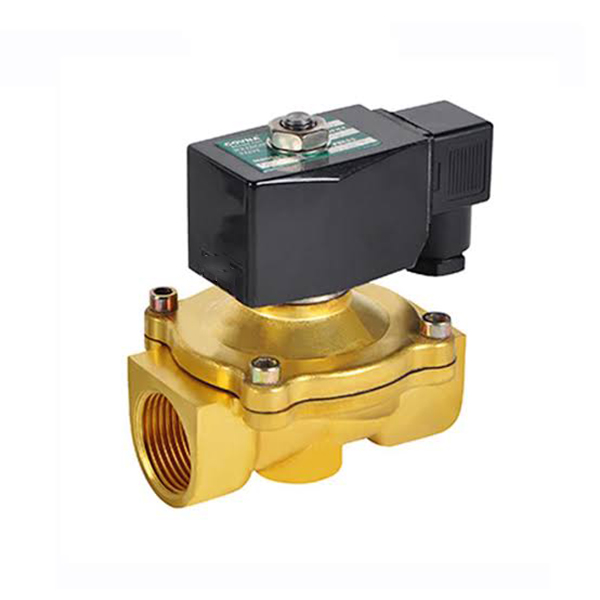

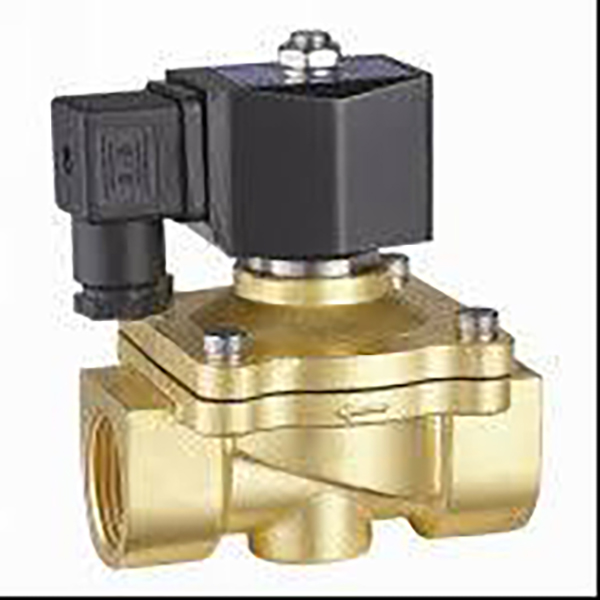

  2. 2W పైలట్-ఆపరేటెడ్ సాధారణంగా మూసివేయబడింది (నమూనా ఉదాహరణ: 2W250-25)

     -- పని సూత్రం:అంతర్నిర్మిత పైలట్ బ్లీడ్ ఆరిఫైస్, పెద్ద-బోర్ మెయిన్ స్పూల్‌ను ఎత్తడానికి పైప్‌లైన్ మీడియం ప్రెజర్‌పై ఆధారపడుతుంది; కాయిల్ తక్కువ విద్యుత్ వినియోగం & తక్కువ ఉష్ణ ఉత్పత్తితో చిన్న పైలట్ హోల్‌ను మాత్రమే నియంత్రిస్తుంది. కనిష్ట ప్రారంభ అవకలన పీడనం 0.05MPa, మీడియం ఒత్తిడి లేకుండా వాల్వ్ పూర్తిగా తెరవబడదు.

        * పవర్ ఆఫ్: పైలట్ రంధ్రం మూసివేయబడింది, అంతర్గత కుహరం ఒత్తిడి పైప్‌లైన్‌ను మూసివేయడానికి సీల్‌ను కుదిస్తుంది

        * పవర్ ఆన్: పైలట్ ఛాంబర్ ప్రెజర్ బ్లీడ్స్, మీడియం ప్రెజర్ జాక్‌లు అధిక-వాల్యూమ్ ఫ్లూయిడ్ ఫ్లో కోసం మెయిన్ వాల్వ్‌ను తెరుస్తాయి, గరిష్టంగా Φ50 (G2 అంగుళం)

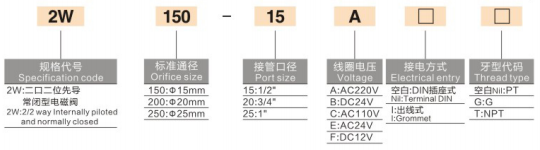

    --మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

        2W - ఆరిఫైస్ సైజు - పోర్ట్ థ్రెడ్ - కాయిల్ వోల్టేజ్ - వైరింగ్ రకం - థ్రెడ్ స్టాండర్డ్

        *  2W: పైలట్-ఆపరేటెడ్ 2/2-వే సాధారణంగా మూసివేయబడిన సోలనోయిడ్ వాల్వ్

        *  ప్రామాణిక కక్ష్య పరిమాణం: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  పోర్ట్ కోడ్: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  వోల్టేజ్, వైరింగ్ & థ్రెడ్ కోడ్‌లు డైరెక్ట్-యాక్టింగ్ సిరీస్, అనుకూల కాయిల్ స్పేర్ పార్ట్‌లతో పూర్తిగా మార్చుకోగలవు

  3. కోర్ ప్రయోజనాలు

     -- అధిక మీడియం ప్రవాహం, అల్ట్రా-తక్కువ పైప్‌లైన్ పీడన నష్టం కోసం అదనపు పెద్ద నేరుగా-ద్వారా బోర్, పూర్తి-లైన్ కేంద్రీకృత నీరు/వాయు సరఫరా మెయిన్‌లకు అనువైనది

     -- తక్కువ-పవర్ కాయిల్ డ్రైవ్‌లు పెద్ద-బోర్ వాల్వ్ బాడీ, 24 గంటల నిరంతర ఆపరేషన్‌లో తక్కువ ఉష్ణోగ్రత పెరుగుదల, యాంటీ-బర్న్ పనితీరు

     -- వైడ్ ఫ్లో ఛానల్ అడ్డుకోవడం సులభం కాదు, చిన్న సస్పెండ్ మలినాలతో పారిశ్రామిక శీతలీకరణ నీటి ప్రసరణకు మద్దతు ఇస్తుంది

     -- సింగిల్ పైలట్ వాల్వ్ బహుళ చిన్న డైరెక్ట్ వాల్వ్‌లను భర్తీ చేయగలదు, ప్రధాన పైప్‌లైన్ లేఅవుట్‌ను సులభతరం చేస్తుంది & సేకరణ వ్యయాన్ని తగ్గిస్తుంది

  4.అప్లికేషన్ దృశ్యాలు

     పెద్ద అసెంబ్లీ లైన్ స్ప్రే క్లీనింగ్ పరికరాలు, ఎయిర్ కంప్రెసర్ ఫుల్ మెషిన్ డ్రెయిన్ & మెయిన్ ఎయిర్ పైప్‌లైన్ షట్-ఆఫ్, సర్క్యులేటింగ్ కూలింగ్ సిస్టమ్ లార్జ్-ఫ్లో హెడర్ పైపులు, వాటర్ ట్రీట్‌మెంట్ పరికరాలు, ఫుడ్ ప్యాకేజింగ్ & కెమికల్ పరికరాల కోసం సాధారణ ఫ్లూయిడ్ మాస్టర్ స్విచ్ కోసం మెయిన్ వాటర్ సర్క్యూట్ కంట్రోల్.

యూనివర్సల్ షేర్డ్ కోర్ ఫీచర్లు (డైరెక్ట్ + పైలట్ ఆపరేటింగ్)

  1.యూనిఫాం NC సాధారణంగా క్లోజ్డ్ ఫంక్షన్ (ఫ్యాక్టరీ డిఫాల్ట్)

     పవర్ కట్ అయినప్పుడు ఆటో షట్-ఆఫ్, అధిక సిస్టమ్ భద్రతా రక్షణ కోసం పరికరాలు షట్ డౌన్ సమయంలో ఓవర్‌ఫ్లో, నీరు/గాలి లీకేజీని సమర్థవంతంగా నిరోధించండి.

  2. ద్వంద్వ ఐచ్ఛిక సీల్ మెటీరియల్స్

     -- స్టాండర్డ్ NBR నైట్రైల్ రబ్బర్: క్లీన్ వాటర్, కంప్రెస్డ్ ఎయిర్ & లూబ్రికేటింగ్ ఆయిల్ సాధారణ పని పరిస్థితులకు యూనివర్సల్

     -- ఐచ్ఛిక EPDM ఇథిలీన్ ప్రొపైలిన్: వేడి-నిరోధకత, బలహీనమైన యాసిడ్ & క్షార నిరోధకం, వేడి నీటి కోసం అంకితం చేయబడింది, ఆహార-గ్రేడ్ క్లీన్ ఫ్లూయిడ్ & పిక్లింగ్ పరికరాలు

  3. మల్టీ-స్పెక్ యూనివర్సల్ అనుకూల కాయిల్స్

     పూర్తి AC & DC వోల్టేజ్ కవరేజ్, తక్కువ-శక్తి ఇన్సులేటెడ్ కాయిల్ దీర్ఘ-కాల నిరంతర శక్తిని అందించడం; డ్యూయల్ వైరింగ్ స్కీమ్‌లు (DIN సాకెట్ / వాటర్‌ప్రూఫ్ వైర్ లీడ్) ఇండోర్ క్యాబినెట్ & అవుట్‌డోర్ పరికరాల వైరింగ్‌కు అనుగుణంగా ఉంటాయి.

  4.బహుళ అంతర్జాతీయ ఎగుమతి థ్రెడ్ ప్రమాణాలు

     మూడు థ్రెడ్ ఎంపికలు: PT బ్రిటిష్ టేపర్, G సమాంతర BSPP, NPT అమెరికన్ థ్రెడ్, సరిపోలే దేశీయ ఆటోమేషన్ పరికరాలు మరియు విదేశీ ఉత్పత్తి లైన్ ఎగుమతి డిమాండ్లు.

  5. గ్రావిటీ-ఫ్రీ యూనివర్సల్ మౌంటు

     వాల్వ్ బాడీని కాంపాక్ట్ క్యాబినెట్ లేఅవుట్‌కు సరైన ఓపెనింగ్/క్లోజింగ్ పనితీరును ప్రభావితం చేయకుండా నిలువుగా, అడ్డంగా లేదా విలోమంగా ఇన్‌స్టాల్ చేయవచ్చు.

  6. పూర్తి ప్రెజర్ గ్రేడ్ అనుకూలీకరణ

     డైరెక్ట్ సిరీస్ ప్రామాణిక / అధిక పీడనం / అదనపు అధిక పీడనం / పెద్ద ప్రవాహం అనుకూలీకరించిన సంస్కరణలకు మద్దతు ఇస్తుంది; పైలట్ సిరీస్ స్థానికంగా సంప్రదాయ పారిశ్రామిక ద్రవ పీడన పరిధి 0.05~1.0MPaకి అనుగుణంగా ఉంటుంది.

యూనిఫైడ్ జనరల్ టెక్నికల్ స్పెసిఫికేషన్ టేబుల్

డైరెక్ట్ VS పైలట్ పూర్తి ఎంపిక పోలిక పట్టికను నిర్వహిస్తుంది

విభజించబడిన సాధారణ అప్లికేషన్ దృశ్యాలు

  1. 2W డైరెక్ట్-యాక్టింగ్ NC వర్తించే ఫీల్డ్‌లు

     -- చిన్న CNC మెషిన్ టూల్స్ కోసం సింగిల్ పాయింట్ కూలింగ్ ఆయిల్ ఇంజెక్షన్ & మైక్రో స్ప్రే, సింపుల్ స్టేషన్ మైక్రో ఫ్లూయిడ్ కంట్రోల్

     -- 3C ఆటోమేషన్ పరికరాల కోసం వాక్యూమ్ సహాయక నీటి సరఫరా & చిన్న గాలికి సంబంధించిన శాఖ ఆన్/ఆఫ్

     -- చిన్న అల్ట్రాసోనిక్ శుభ్రపరిచే పరికరాలు, ప్రయోగశాల సూక్ష్మ ద్రవ నియంత్రణ లూప్‌లు

     -- పరికరాల నిర్వహణ శాఖ, చిన్న ఫిక్చర్‌ల కోసం సింగిల్ పాయింట్ వాటర్/గ్యాస్ స్విచ్

  2. 2W పైలట్-ఆపరేటెడ్ NC వర్తించే ఫీల్డ్స్

     -- ఎయిర్ కంప్రెసర్ ఫుల్ మెషిన్ డ్రెయిన్, వర్క్‌షాప్ మెయిన్ ఎయిర్ పైప్‌లైన్ కట్-ఆఫ్ వాల్వ్

     -- పెద్ద అసెంబ్లీ లైన్ స్ప్రే శుభ్రపరిచే పరికరాల కోసం మాస్టర్ వాటర్ సర్క్యూట్ నియంత్రణ

     -- నీటి శుద్ధి ప్రసరణ వ్యవస్థ, పారిశ్రామిక శీతలీకరణ పెద్ద-ప్రవాహ శీర్షిక పైపులు

     -- ఫుడ్ ప్యాకేజింగ్ & పూర్తి రసాయన పరికరాల కోసం పెద్ద-బోర్ ఫ్లూయిడ్ మాస్టర్ స్విచ్

కోర్ ఎంపిక తీర్పు నియమాలు

     -- పైప్‌లైన్ నీరు/వాయు పీడనం 0.05MPa కంటే తక్కువ, అడపాదడపా మైక్రో మీడియం, వాక్యూమ్ సర్క్యూట్ → తప్పనిసరిగా 2W డైరెక్ట్-యాక్టింగ్ రకాన్ని ఎంచుకోవాలి

     -- పైపు పరిమాణం ≥G1/2, పూర్తి-లైన్ ప్రధాన పైపు అధిక-ప్రవాహ ప్రసారం, దీర్ఘకాలిక స్థిరమైన ఒత్తిడి పైప్‌లైన్ → 2W పైలట్-ఆపరేటెడ్ రకాన్ని ఎంచుకోండి

     -- వేడి నీరు, శుద్ధి చేసిన నీరు, బలహీనమైన యాసిడ్ ద్రవం పని పరిస్థితులు: ఆర్డర్‌లను ఉంచేటప్పుడు EPDM ఫుడ్-గ్రేడ్ సీల్‌ను పేర్కొనండి

     -- యంత్ర నియంత్రణ క్యాబినెట్ లోపల కేంద్రీకృత వైరింగ్: DIN సాకెట్ వైరింగ్ రకానికి ప్రాధాన్యత ఇవ్వండి; అవుట్‌డోర్ స్ప్రే & తేమతో కూడిన పరికరాలు I వాటర్‌ప్రూఫ్ వైర్ లీడ్ రకాన్ని ఎంచుకోండి

     -- హై-ప్రెజర్ వాటర్ సర్క్యూట్ & హై-ఫ్లో స్టేషన్‌లు H/L/T ప్రత్యయంతో అనుకూలీకరించిన వాల్వ్ బాడీలను ఎంచుకోవచ్చు

కంప్లీట్ న్యూమాటిక్ & ఫ్లూయిడ్ సర్క్యూట్ సొల్యూషన్స్ సరిపోలాయి

  1. చిన్న కూలింగ్ బ్రాంచ్ సర్క్యూట్

     AFC ఎయిర్ సర్వీస్ యూనిట్ → 3V సిరీస్ 3/2 సోలనోయిడ్ వాల్వ్ → PU ప్లాస్టిక్ గొట్టాలు → 2W డైరెక్ట్-యాక్టింగ్ వాల్వ్ (కూలింగ్ వాటర్ సర్క్యూట్ ఆన్/ఆఫ్ కంట్రోల్)

  2. కంప్లీట్ మెషిన్ మెయిన్ వాటర్ హెడర్ సర్క్యూట్

     వాటర్ ట్యాంక్ / ఎయిర్ కంప్రెసర్ మెయిన్ పైప్ → 2W పైలట్ లార్జ్-బోర్ వాల్వ్ → బ్రాంచ్ డెలివరీ ప్రతి స్టేషన్‌కి స్ప్రే పైప్‌లైన్

  3. పేలుడు ప్రూఫ్ ఫ్లూయిడ్ వర్క్‌షాప్ సర్క్యూట్

     పేలుడు ప్రూఫ్ ఎయిర్ సోర్స్ ట్రీట్‌మెంట్ యూనిట్ → కస్టమ్ పేలుడు ప్రూఫ్ కాయిల్‌తో 2W పైలట్ వాల్వ్, పేలుడు ప్రూఫ్ ఆటోమేటిక్ కంట్రోల్ పైప్‌లైన్‌లతో సరిపోలింది

ఒక వాక్య సారాంశం

     SOLH 2W సిరీస్ బ్రాస్ 2/2-వే సాధారణంగా క్లోజ్డ్ ఫ్లూయిడ్ సోలనోయిడ్ వాల్వ్ జీరో-ప్రెజర్ స్టార్టప్ స్మాల్ డైరెక్ట్-యాక్టింగ్ వేరియంట్ మరియు తక్కువ-పవర్ హై-ఫ్లో లార్జ్ పైలట్-ఆపరేటెడ్ వేరియంట్‌ను అందిస్తుంది, ఐచ్ఛిక NBR/EPDM ఫుడ్-గ్రేడ్ సీల్, మల్టీ-థ్రెడ్ & మల్టీ-వోల్టేజ్ ఆన్ ఆటోమేటిక్ మెషిన్, ఆయిల్-ఆఫ్ కంపాటిబిలిటీ, విస్తృతంగా ఉపయోగించే ఆయిల్-ఆఫ్ కంట్రోల్ సాధనాలు. స్ప్రే వాషింగ్ లైన్లు, నీటి చికిత్స మరియు ఆహార ప్యాకేజింగ్ ద్రవ ఆటోమేషన్ పరికరాలు.
