2S సిరీస్ 2/2 వే ఫ్లూయిడ్ సోలేనోయిడ్ వాల్వ్ (డైరెక్ట్-యాక్టింగ్ + పైలట్-ఆపరేటెడ్)

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

  1. SOLH 2S సిరీస్‌లు 2/2-మార్గం సాధారణంగా క్లోజ్డ్ ఫ్లూయిడ్ షట్-ఆఫ్ సోలేనోయిడ్ వాల్వ్‌లు, రెండు పూర్తి ఉత్పత్తి లైన్‌లుగా విభజించబడ్డాయి:

     -- డైరెక్ట్-యాక్టింగ్ 2S (030 / 050 చిన్న రంధ్రం సిరీస్)

     -- పైలట్-ఆపరేటెడ్ 2S (150~500 పెద్ద కక్ష్య సిరీస్)

  2. క్లీన్ వాటర్, కంప్రెస్డ్ ఎయిర్, లూబ్రికేటింగ్ ఆయిల్, శీతలీకరణ కటింగ్ ద్రవం మరియు బలహీనంగా తినివేయు ద్రవ పైప్‌లైన్‌ల ఆటోమేటిక్ ఆన్/ఆఫ్ నియంత్రణ కోసం రూపొందించబడింది. లీక్ ప్రూఫ్ సీలింగ్‌తో కాంపాక్ట్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్; కాయిల్స్ దీర్ఘకాలిక నిరంతర శక్తిని సమర్ధిస్తాయి.

     -- డైరెక్ట్-యాక్టింగ్ రకం: 0MPa జీరో డిఫరెన్షియల్ ప్రెజర్ కింద పూర్తి ఓపెనింగ్, అల్ప పీడన మైక్రో-ఫ్లూయిడ్ శాఖలకు అనువైనది

     -- పైలట్-ఆపరేటెడ్ రకం: పెద్ద పైపు పరిమాణాలతో ప్రధాన సరఫరా పైపులైన్ల కోసం పెద్ద బోర్ & అధిక ప్రవాహ సామర్థ్యం

  3. మెషిన్ టూల్ కూలింగ్ సర్క్యూట్‌లు, క్లీనింగ్ స్ప్రే లైన్‌లు, ఎయిర్ కంప్రెసర్ డ్రెయిన్ సిస్టమ్‌లు, వాటర్ ట్రీట్‌మెంట్ పరికరాలు, ఫుడ్ ప్యాకేజింగ్ ఫ్లూయిడ్ ఆటోమేషన్‌తో విస్తృతంగా సరిపోలింది.

రెండు ఉత్పత్తి లైన్లు పూర్తి వర్గీకరణ: డైరెక్ట్-యాక్టింగ్ NC VS పైలట్-ఆపరేటెడ్ NC

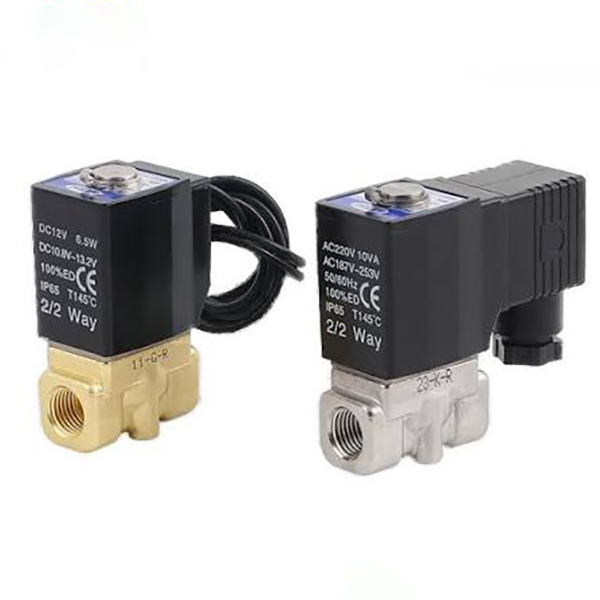

 1. 2S డైరెక్ట్-యాక్టింగ్ సాధారణంగా మూసివేయబడింది (నమూనా ఉదాహరణ: 2S-L030-08)

     -- పని సూత్రం:సహాయక పైలట్ ఎయిర్ చాంబర్ లేదు; విద్యుదయస్కాంత కాయిల్ నేరుగా వాల్వ్ సీటును తెరవడానికి/మూసివేయడానికి ఆర్మేచర్ స్టెమ్‌ను లాగుతుంది. 0MPa సున్నా నీరు/వాయు పీడనం కింద కూడా పూర్తిగా తెరవబడుతుంది.

        * పవర్ ఆఫ్: పైప్‌లైన్ ద్రవాన్ని పూర్తిగా కత్తిరించడానికి స్ప్రింగ్ ప్రెస్ సీల్;

        * పవర్ ఆన్: ఫ్లూయిడ్ పాసేజ్ కోసం వాల్వ్ పోర్ట్‌ను తెరవడానికి కాయిల్ ఆర్మేచర్‌ను పైకి లాగుతుంది

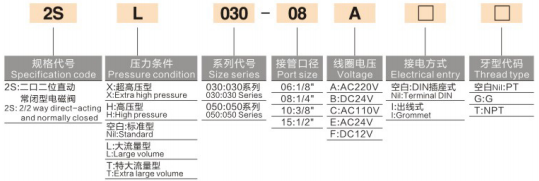

    -- పూర్తి మోడల్ కోడింగ్ నియమం:2S - ప్రెజర్ ప్రత్యయం - సైజు సిరీస్ - పోర్ట్ థ్రెడ్ - కాయిల్ వోల్టేజ్ - వైరింగ్ రకం - థ్రెడ్ స్టాండర్డ్

        * 2S: డైరెక్ట్-యాక్టింగ్ 2/2 వే NC సోలనోయిడ్ వాల్వ్

        * ప్రెజర్ గ్రేడ్ ప్రత్యయం: ఖాళీ=ప్రామాణికం / L=పెద్ద ప్రవాహం / T=అదనపు పెద్ద ప్రవాహం / H=అధిక పీడనం / X=అదనపు అధిక పీడనం

        * సైజు సిరీస్: 030 (మినీ), 050 (మీడియం చిన్నది)

        * పోర్ట్ కోడ్: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * వోల్టేజ్ కోడ్: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * వైరింగ్: ఖాళీ=DIN ప్లగ్ సాకెట్, I=కేబుల్ వైర్ లీడ్ రకం

        * థ్రెడ్: ఖాళీ=PT టేపర్ థ్రెడ్, G=G సమాంతర BSPP, T=NPT అమెరికన్ థ్రెడ్

     -- ప్రధాన ప్రయోజనాలు:

        *జీరో డిఫరెన్షియల్ ప్రెజర్ స్టార్టప్, కనీస ఆపరేటింగ్ ప్రెజర్ లిమిట్ లేదు, మైక్రో అల్పపీడన ఫ్లూయిడ్ సర్క్యూట్‌ల కోసం స్థిరమైన ఆపరేషన్

        * అల్ట్రా-కాంపాక్ట్ బాడీ, గురుత్వాకర్షణ పరిమితి లేకుండా ఏకపక్ష మౌంటు కోణం

        * వేగవంతమైన ఆన్-ఆఫ్ స్విచింగ్ సైకిల్స్ కోసం మిల్లీసెకన్ల వేగవంతమైన ప్రతిస్పందన

     -- అప్లికేషన్ దృశ్యాలు:

       చిన్న CNC మెషిన్ టూల్ కూలింగ్ ఆయిల్ స్ప్రే, మినీ వాషింగ్ మెషిన్ మైక్రో స్ప్రే, 3C పరికరాలు మైక్రో ఎయిర్/వాటర్ కట్-ఆఫ్, వాక్యూమ్ యాక్సిలరీ వాటర్ సప్లై, చిన్న బ్రాంచ్ పైప్‌లైన్‌లు (G1/8 ~ G1/2).

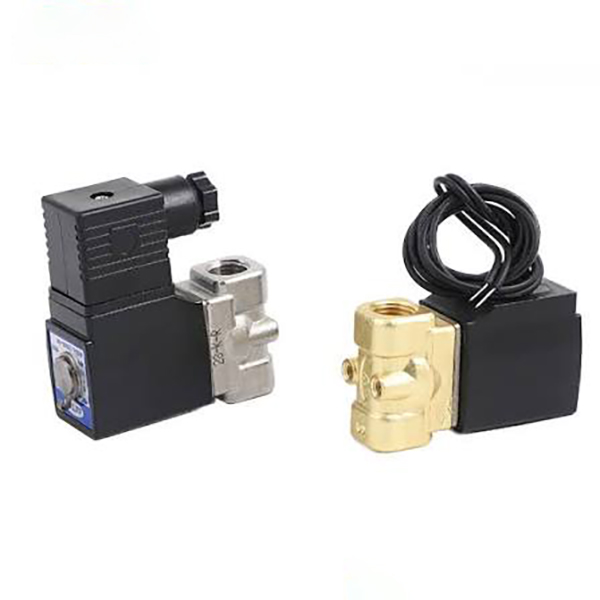

  2.  2S పైలట్-ఆపరేటెడ్ సాధారణంగా క్లోజ్డ్ సిరీస్

     -- పని సూత్రం:అంతర్నిర్మిత సూక్ష్మ పైలట్ నియంత్రణ రంధ్రం; ప్రధాన డయాఫ్రాగమ్/స్పూల్‌ను ఎత్తడానికి మీడియం పైప్‌లైన్ ఒత్తిడిపై ఆధారపడుతుంది. పూర్తి తెరవడానికి కనీస 0.05MPa అవకలన పీడనం అవసరం. కాయిల్ తక్కువ విద్యుత్ వినియోగంతో చిన్న పైలట్ బ్లీడ్ హోల్‌ను మాత్రమే నియంత్రిస్తుంది.

        * పవర్ ఆఫ్: పైలట్ హోల్ మూసివేయబడింది, పైప్‌లైన్ మూసివేయడానికి అప్‌స్ట్రీమ్ ప్రెజర్ మెయిన్ సీల్‌ను కంప్రెస్ చేస్తుంది

        * పవర్ ఆన్: పైలట్ ఛాంబర్ ప్రెజర్ బ్లీడ్స్, మీడియం ప్రెజర్ హై-వాల్యూమ్ ఫ్లూయిడ్ ఫ్లో కోసం మెయిన్ స్పూల్‌ను ఎత్తివేస్తుంది; గరిష్ట కక్ష్య పరిమాణం Φ50 (G2 అంగుళం) వరకు

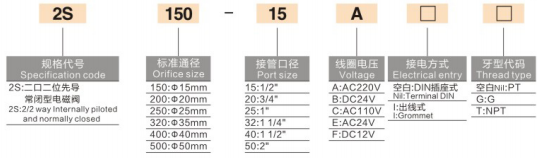

     -- పూర్తి మోడల్ కోడింగ్ నియమం:2S - ఆరిఫైస్ సైజు - పోర్ట్ థ్రెడ్ - కాయిల్ వోల్టేజ్ - వైరింగ్ రకం - థ్రెడ్ స్టాండర్డ్

        * 2S: పైలట్-ఆపరేటెడ్ 2/2 వే NC సోలనోయిడ్ వాల్వ్

        * రంధ్రం ఫ్రేమ్ పరిమాణం: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * పోర్ట్ కోడ్: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * వోల్టేజ్ / వైరింగ్ / థ్రెడ్ కోడ్‌లు డైరెక్ట్-యాక్టింగ్ వేరియంట్‌లకు పూర్తిగా అనుగుణంగా ఉంటాయి

    -- ప్రధాన ప్రయోజనాలు:

        * పెద్ద నేరుగా-ద్వారా బోర్, అల్ట్రా-హై ఫ్లో రేట్, పూర్తి-లైన్ కేంద్రీకృత నీరు/వాయు సరఫరా మెయిన్‌ల కోసం కనిష్ట పైప్‌లైన్ ఒత్తిడి తగ్గుదల

        * చిన్న తక్కువ-వాటేజీ కాయిల్ డ్రైవ్‌లు పెద్ద బోర్ వాల్వ్ బాడీ, తక్కువ వేడి ఉత్పత్తి, 24గం నాన్‌స్టాప్ నిరంతర ఆపరేషన్‌కు అనుకూలం

        * వైడ్ ఫ్లో ఛానల్ అడ్డుకోవడం సులభం కాదు, చిన్న సస్పెండ్ మలినాలను కలిగి ఉన్న పారిశ్రామిక ప్రసరణ శీతలీకరణ నీటికి అనుకూలంగా ఉంటుంది

     --అప్లికేషన్ దృశ్యాలు:

        ఎయిర్ కంప్రెసర్ మెయిన్ ఇన్‌టేక్/డ్రెయిన్ పైప్‌లైన్‌లు, పెద్ద అసెంబ్లీ లైన్ స్ప్రే క్లీనింగ్ మెయిన్ వాటర్ సర్క్యూట్‌లు, బల్క్ వాటర్ ట్రీట్‌మెంట్ హెడర్ పైపులు, స్టాంపింగ్ పరికరాలు కూలింగ్ మెయిన్ ఆయిల్ లైన్‌లు, హెవీ డ్యూటీ ఇండస్ట్రియల్ వాటర్ సప్లై సిస్టమ్‌లు.

యూనివర్సల్ షేర్డ్ ప్రోడక్ట్ ఫీచర్లు (డైరెక్ట్ + పైలట్ ఆపరేటింగ్)

  1. ప్రామాణిక సాధారణంగా మూసివేయబడిన (NC) ఫంక్షన్ ఫ్యాక్టరీ డిఫాల్ట్

     పవర్ కట్ అయినప్పుడు ఆటో షట్-ఆఫ్, అధిక సిస్టమ్ భద్రత కోసం పరికరాలు షట్‌డౌన్ సమయంలో ద్రవం ఓవర్‌ఫ్లో మరియు లీకేజీని నిరోధిస్తుంది.

  2. బహుళ ఐచ్ఛిక సీల్ మెటీరియల్స్

     -- ప్రామాణిక NBR నైట్రైల్ రబ్బరు: నీరు, గాలి, కందెన నూనె కోసం యూనివర్సల్

     -- ఐచ్ఛిక EPDM ఇథిలీన్ ప్రొపైలీన్: యాసిడ్/క్షార నిరోధకం, వేడి నీరు & ఆహార-గ్రేడ్ క్లీన్ ఫ్లూయిడ్ అంకితం

  3. మన్నికైన హై-టెంప్ తక్కువ-పవర్ కాయిల్

     సుదీర్ఘ నిరంతర శక్తి కోసం వేడి-నిరోధక ఇన్సులేషన్ కాయిల్, యాంటీ-బర్న్ స్థిరమైన ఇన్సులేషన్; సౌకర్యవంతమైన క్యాబినెట్ లేఅవుట్ కోసం డ్యూయల్ వైరింగ్ ఎంపికలు (DIN సాకెట్ / వైర్ లీడ్).

  4. ఎగుమతి కోసం బహుళ అంతర్జాతీయ థ్రెడ్ ప్రమాణాలు

     PT బ్రిటిష్ టేపర్, G BSP పారలల్, NPT అమెరికన్ థ్రెడ్ ఐచ్ఛికం, దేశీయ ఆటోమేషన్ మరియు ఓవర్సీస్ ప్రొడక్షన్ లైన్‌లకు అనుకూలంగా ఉంటుంది.

  5. పూర్తి ఒత్తిడి గ్రేడెడ్ అనుకూలీకరణ

     డైరెక్ట్-యాక్టింగ్ సిరీస్ స్టాండర్డ్ / లార్జ్ ఫ్లో / హై / ఎక్స్‌ట్రా-హై ప్రెజర్ అనుకూలీకరణకు మద్దతు ఇస్తుంది; ప్రామాణిక పారిశ్రామిక ద్రవ పీడనం 0.05~1.0MPa కోసం పైలట్ సిరీస్ స్థానికంగా రేట్ చేయబడింది.

  6. గ్రావిటీ-ఫ్రీ యూనివర్సల్ మౌంటు

     నిలువుగా, క్షితిజ సమాంతరంగా లేదా విలోమంగా ఇన్స్టాల్ చేయవచ్చు, ఇరుకైన విద్యుత్ క్యాబినెట్ అంతర్గత లేఅవుట్కు సరిపోతుంది.

యూనిఫైడ్ జనరల్ టెక్నికల్ స్పెసిఫికేషన్ టేబుల్

డైరెక్ట్ VS పైలట్ పూర్తి ఎంపిక పోలిక పట్టికను నిర్వహిస్తుంది

విభజించబడిన సాధారణ అప్లికేషన్ దృశ్యాలు

  1. డైరెక్ట్-యాక్టింగ్ NC అప్లికేషన్ రేంజ్

     -- చిన్న CNC మెషిన్ టూల్స్ కోసం సింగిల్-పాయింట్ కూలింగ్ ఆయిల్ ఇంజెక్షన్ & మైక్రో స్ప్రే

     -- 3C ఆటోమేషన్ పరికరాల కోసం వాక్యూమ్ ఆక్సిలరీ వాటర్ సప్లై & మినీ ఎయిర్ సర్క్యూట్ ఆన్/ఆఫ్

     -- చిన్న అల్ట్రాసోనిక్ శుభ్రపరిచే యంత్రాలు, ల్యాబ్ మైక్రో ఫ్లూయిడ్ కంట్రోల్ లూప్‌లు

     -- పరికరాల నిర్వహణ శాఖ, చిన్న ఫిక్చర్‌ల కోసం సింగిల్ పాయింట్ వాటర్/గ్యాస్ స్విచ్

  2.పైలట్-ఆపరేటెడ్ NC అప్లికేషన్ రేంజ్

     -- ఎయిర్ కంప్రెసర్ కంప్లీట్ మెషిన్ డ్రెయిన్ & మెయిన్ ఎయిర్ పైప్‌లైన్ షట్-ఆఫ్

     -- పెద్ద అసెంబ్లీ లైన్ స్ప్రే శుభ్రపరిచే పరికరాల కోసం ప్రధాన నీటి సర్క్యూట్ నియంత్రణ

     -- బల్క్ వాటర్ ట్రీట్‌మెంట్ పరికరాలు & హై-ఫ్లో సర్క్యులేటింగ్ కూలింగ్ హెడర్ పైపులు

     -- ఆహార ప్యాకేజింగ్, రసాయన పరికరాలు పెద్ద బోర్ ద్రవం ప్రధాన షట్-ఆఫ్ వాల్వ్

కోర్ ఎంపిక తీర్పు నియమాలు

     -- పైప్‌లైన్ స్టాటిక్ ప్రెజర్ ＜0.05MPa, అడపాదడపా మైక్రో ఫ్లూయిడ్ సరఫరా → తప్పనిసరిగా డైరెక్ట్-యాక్టింగ్ 2Sని ఎంచుకోవాలి

     -- పైప్ పరిమాణం ≥G1/2, అధిక-ప్రవాహ ప్రధాన శీర్షిక, స్థిరమైన దీర్ఘ-కాల నీరు/వాయు పీడనం → పైలట్-ఆపరేటెడ్ 2Sని ఎంచుకోండి

     -- వేడి నీరు, ఆహార-గ్రేడ్, బలహీనమైన యాసిడ్/క్షార మాధ్యమం: ఆర్డర్ చేసేటప్పుడు EPDM సీల్‌ను పేర్కొనండి

     -- యంత్ర నియంత్రణ క్యాబినెట్ లోపల కేంద్రీకృత వైరింగ్: DIN సాకెట్ వైరింగ్ రకానికి ప్రాధాన్యత ఇవ్వండి

     -- ఆరుబయట తేమ పరికరాలు: జలనిరోధిత కేబుల్ గ్రంధితో వైర్ లీడ్ రకాన్ని ఎంచుకోండి

కంప్లీట్ న్యూమాటిక్ & ఫ్లూయిడ్ సర్క్యూట్ సొల్యూషన్స్ సరిపోలాయి

  1. చిన్న కూలింగ్ బ్రాంచ్ సర్క్యూట్

     -- AFC ఎయిర్ సర్వీస్ యూనిట్ → 3V సిరీస్ 3/2 సోలనోయిడ్ వాల్వ్ → PU ట్యూబ్ → 2S డైరెక్ట్-యాక్టింగ్ వాల్వ్ (కూలింగ్ వాటర్ లూప్ కంట్రోల్)

  2. కంప్లీట్ మెషిన్ మెయిన్ వాటర్ హెడర్ సర్క్యూట్

     -- వాటర్ ట్యాంక్ / ఎయిర్ కంప్రెసర్ ప్రధాన పైపు → 2S పైలట్ పెద్ద బోర్ వాల్వ్ → బహుళ-స్టేషన్ స్ప్రే బ్రాంచ్ లైన్లు

  3. పేలుడు ప్రూఫ్ ఫ్లూయిడ్ వర్క్‌షాప్ సర్క్యూట్

     -- పేలుడు ప్రూఫ్ ఎయిర్ సోర్స్ ట్రీట్‌మెంట్ యూనిట్ → 50-VPE పేలుడు ప్రూఫ్ 3-వే వాల్వ్ + కస్టమ్ పేలుడు ప్రూఫ్ కాయిల్ 2S పైలట్ వాల్వ్

ఒక వాక్య సారాంశం

     SOLH 2S సిరీస్ 2/2 మార్గం సాధారణంగా క్లోజ్డ్ ఫ్లూయిడ్ సోలనోయిడ్ వాల్వ్ జీరో-ప్రెజర్ స్టార్టప్ డైరెక్ట్-యాక్టింగ్ స్మాల్ ఆర్ఫైస్ మోడల్‌గా విడిపోతుంది మరియు తక్కువ-పవర్ హై-ఫ్లో పైలట్-ఆపరేటెడ్ లార్జ్ బోర్ వేరియంట్, ఐచ్ఛికమైన NBR/EPDM సీల్స్, మల్టీ-థ్రెడ్ మల్టీ-వోల్టేజ్ కంపాటబిలిటీ, ఆయిల్-ఆఫ్ కంట్రోల్ మెషిన్ కంపాటబిలిటీ, ఆయిల్-ఆఫ్ కంట్రోల్ టూల్స్‌లో విస్తృతంగా ఉపయోగించబడుతుంది. లైన్లు, నీటి చికిత్స మరియు ఆహార ప్యాకేజింగ్ ఆటోమేషన్ పరికరాలు.
