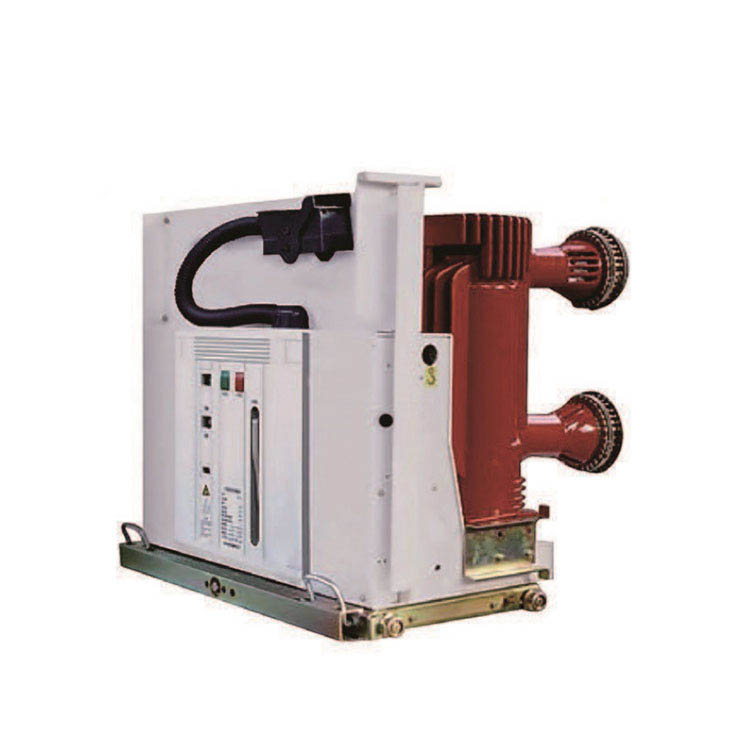

VSG-24 ఎంబెడెడ్ పోల్ రకం VCB బ్రేకర్ ఇండోర్ సర్క్యూట్ బ్రేకర్ 24 కెవి

VSG-24 ఎంబెడెడ్ పోల్ రకం VCB బ్రేకర్ ఇండోర్ సర్క్యూట్ బ్రేకర్ 24 కెవి

    ట్రాన్స్ఫార్మర్ సబ్‌స్టేషన్ డిస్ట్రిబ్యూషన్ క్యాబినెట్, తక్కువ వోల్టేజ్ క్యాబినెట్ స్విచ్ గేర్, మూడు దశల ransformer కోసం అంతర్జాతీయంగా చురుకైన మధ్య-పరిమాణ వ్యాపారంగా మా విజయానికి ఈ సూత్రాలు ఈ రోజు చాలా వరకు ఉన్నాయి. మీరు 8 గంటల్లో మా ప్రొఫెషనల్ సమాధానం పొందుతారు. మమ్మల్ని నమ్మండి, మీరు ఎప్పటికీ హృదయాన్ని కోల్పోరు. పారిశ్రామికీకరణ అభివృద్ధి ఆలోచనతో మేము సమాజానికి మరియు వినియోగదారులకు సేవ చేస్తాము. మా స్థాపన నుండి, మేము అధిక-నాణ్యత ఉత్పత్తులు, సహేతుకమైన ధరలు మరియు అద్భుతమైన సేవలతో అనేక సంస్థలతో దీర్ఘకాలిక సహకార సంబంధాలను ఏర్పరచుకున్నాము.

    VSG-24 సిరీస్ ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఎంబెడెడ్ స్తంభాలతో మూడు దశలు A.C 50Hz ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ పరికరాలు 24KV యొక్క రేటెడ్ వోల్టేజ్‌తో. పరిశ్రమ మరియు మింగ్ ఎంటర్ప్రైజ్, విద్యుత్ ప్లాంట్లు మరియు సబ్‌స్టేషన్ రంగాలలో విద్యుత్ పరికరాలను రక్షించడానికి మరియు నియంత్రించడానికి ఇది ఉపయోగించబడుతుంది.

ఈ రకమైన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన కండక్టివ్ సర్క్యూట్ ఎంబెడెడ్ పోల్‌ను ఉపయోగిస్తుంది, ఇది మాడ్యులర్ ఆర్గనైజేషన్ మరియు ఇంటిగ్రేటెడ్ ఎనర్జీ స్టోరేజ్ హ్యాండిల్‌తో సరిపోతుంది. మొత్తం లేఅవుట్ సహేతుకమైనది, సంక్షిప్తతతో సంపూర్ణంగా ఉంటుంది మరియు స్వేచ్ఛా-నిర్వహణ మరియు పొడవైన యాంత్రిక మరియు విద్యుత్ జీవితాన్ని నిజంగా గ్రహిస్తుంది.

ఇండోర్ ఉపసంహరించుకునే వాక్యూమ్ సర్క్యూట్ బ్రేకర్

    ఇండోర్ ఉపసంహరణ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మూడు-దశల ఎసి పవర్ సిస్టమ్స్ కోసం 12 ~ 24 కెవి మరియు ఫ్రీక్వెన్సీ 50/60 హెర్ట్జ్ వరకు రేట్ వోల్టేజ్‌లతో అనుకూలంగా ఉంటాయి. విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు, పెట్రోకెమికల్స్, మెటలర్జీ, తయారీ మరియు ఇతర పరిశ్రమలు, విమానాశ్రయాలు, నివాస ప్రాంతాలు మొదలైన వాటిలో ఇవి విస్తృతంగా ఉపయోగించబడుతున్నాయి. ఎలక్ట్రికల్ పరికరాలను నియంత్రించడం మరియు రక్షించడం, ముఖ్యంగా రేట్ ప్రస్తుత లేదా మల్టీ-సర్క్యూట్ షార్ట్-సర్క్యూట్ కరెంట్ వద్ద అరుదుగా నిర్వహించాల్సిన సందర్భాలలో. దీనిని KYN28 లేదా AMS రకం వంటి ఇండోర్ ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్లో వ్యవస్థాపించవచ్చు.

    సర్క్యూట్ బ్రేకర్ పరిపక్వ APG టెక్నాలజీతో తయారు చేయబడింది. VD4 టెర్మినల్ బఫర్ యొక్క అనువర్తనం ఏదైనా ఆపరేటింగ్ వాతావరణంలో ఇండోర్ టెర్మినల్ మరింత నమ్మదగినదని నిర్ధారిస్తుంది. VD4 GB, DL, IEC, DIN, VDE మరియు ఇతర ఆధునిక పారిశ్రామిక దేశాల ప్రమాణాల అవసరాలను పూర్తిగా తీర్చగలదు.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్రధానంగా మూడు భాగాలను కలిగి ఉంటుంది: వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది, ఆపరేటింగ్ మెకానిజం, బ్రాకెట్ మరియు ఇతర భాగాలు.

1. వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది

   వివిధ రకాల స్విచ్‌ల ప్రకారం, బాహ్య తెరలతో సిరామిక్ వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదులు, ఇంటర్మీడియట్ సీల్డ్ కప్పు ఆకారపు రేఖాంశ అయస్కాంత క్షేత్రాలు మరియు లోపలి మూసివున్న గాజు బబుల్ ఆర్క్ ఆర్పివేసే గదులతో చిన్న వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదులు ఉన్నాయి. ప్రాథమిక నిర్మాణం ఈ క్రింది విధంగా ఉంది:

1) ఎయిర్ టైట్ ఇన్సులేషన్ షెల్ Cer సిరామిక్, గ్లాస్ లేదా మైక్రోక్రిస్టలైన్ గ్లాస్ ఎయిర్ టైట్ ఇన్సులేషన్ సిలిండర్, కదిలే ఎండ్ కవర్, ఫిక్స్‌డ్ ఎండ్ కవర్ మరియు స్టెయిన్లెస్ స్టీల్ ముడతలు పెట్టిన పైపుతో కూడిన గాలి చొరబడని ఇన్సులేషన్ సిస్టమ్ వాక్యూమ్ సీల్డ్ కంటైనర్. గాలి చొరబడని నిర్ధారించడానికి, సీలింగ్ రకంలో కఠినమైన ఆపరేటింగ్ విధానాలతో పాటు, చిన్న శ్వాసక్రియ మరియు అంతర్గత గ్యాస్ విడుదలను కలిగి ఉండటానికి పదార్థం కూడా అవసరం.

2) కండక్టివ్ సిస్టమ్ the ఇది స్థిర వాహక రాడ్, స్థిర రన్నింగ్ ఆర్క్ ఉపరితలం, స్థిర పరిచయం, కదిలే పరిచయం, కదిలే ఆర్క్ ఉపరితలం మరియు కదిలే వాహక రాడ్‌తో కూడి ఉంటుంది. సంప్రదింపు నిర్మాణాన్ని సుమారు మూడు రకాలుగా విభజించవచ్చు: స్థూపాకార పరిచయం, విలోమ మాగ్నెటిక్ ఫీల్డ్ కాంటాక్ట్ గ్రోవ్ వంగిన ఉపరితలం మురి ఆకారంతో మరియు రేఖాంశ అయస్కాంత క్షేత్ర పరిచయం. ప్రస్తుతం, ఈ రకమైన ఆర్క్ ఆర్పివేసే గది రేఖాంశ మాగ్నెటిక్ ఫీల్డ్ టెక్నాలజీని అవలంబిస్తుంది, ఇది బలమైన మరియు స్థిరమైన ఆర్క్ ఆర్పివేసే సామర్థ్యాన్ని కలిగి ఉంది.

3) షీల్డింగ్ సిస్టమ్ వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదిలో షీల్డింగ్ కవర్ ఒక అనివార్యమైన భాగం, మరియు కాంటాక్ట్ పాయింట్ చుట్టూ ఉన్న ప్రధాన షీల్డింగ్ కవర్, ముడతలు పెట్టిన పైపు షీల్డింగ్ కవర్ మరియు వోల్టేజ్ ఈక్వలైజింగ్ షీల్డింగ్ కవర్ వంటి వివిధ రకాల షీల్డింగ్ కవర్ ఉన్నాయి. ప్రధాన షీల్డింగ్ కవర్ యొక్క పనితీరు ఈ క్రింది విధంగా ఉంది: ARC ఆర్క్ ప్రక్రియలో ఇన్సులేషన్ షెల్ యొక్క లోపలి గోడపైకి ఉత్పత్తులు స్ప్లాష్ చేయకుండా నిరోధించడం, తద్వారా షెల్ యొక్క ఇన్సులేషన్ బలాన్ని తగ్గిస్తుంది. Arc ఆర్క్ ఆర్పివేసే గదిలో విద్యుత్ క్షేత్ర పంపిణీ యొక్క ఏకరూపతను మెరుగుపరచడం స్థానిక క్షేత్ర బలాన్ని తగ్గించడానికి మరియు వాక్యూమ్ ఆర్క్ ఆర్క్ ఆర్పింగ్ ఛాంబర్ కండెన్సింగ్ ఆర్క్ ఉత్పత్తుల యొక్క సూక్ష్మీకరణను ప్రోత్సహించడానికి మరియు కొంత ఆర్క్ శక్తిని గ్రహించడం ఆర్క్ గ్యాప్ యొక్క డైలెక్ట్రిక్ బలాన్ని తిరిగి పొందటానికి ప్రయోజనకరంగా ఉంటుంది.

2. ఆపరేటింగ్ మెకానిజం

   వివిధ రకాల సర్క్యూట్ బ్రేకర్ల ప్రకారం, వివిధ ఆపరేటింగ్ విధానాలు ఉపయోగించబడతాయి. సాధారణ ఆపరేటింగ్ మెకానిజాలలో స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (VS1), శాశ్వత మాగ్నెట్ ఆపరేటింగ్ మెకానిజం మరియు కాంబినేషన్ ఆపరేటింగ్ మెకానిజం (VBD) ఉన్నాయి.

ఇతర భాగాలు: చట్రం వాహనాలు, ఇన్సులేషన్ బ్రాకెట్లు, అవాహకాలు మొదలైనవి.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల లక్షణాలు ఏమిటి

(1) బలమైన బ్రేకింగ్ సామర్థ్యం, ​​50KA వరకు; పగులు తరువాత, పగుళ్ల మధ్య మాధ్యమం త్వరగా కోలుకుంటుంది మరియు మాధ్యమాన్ని భర్తీ చేయవలసిన అవసరం లేదు.

(2) సంప్రదింపు ప్రారంభ దూరం చిన్నది. 10 కెవి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క కాంటాక్ట్ బ్రేకింగ్ దూరం 10 మిమీ మాత్రమే. అవసరమైన ఆపరేటింగ్ శక్తి చిన్నది, చర్య వేగంగా ఉంటుంది, ఆపరేటింగ్ మెకానిజం సరళీకృతం చేయవచ్చు మరియు సేవా జీవితాన్ని పొడిగించవచ్చు. సాధారణంగా, నిర్వహణ సుమారు 20 సంవత్సరాలు అవసరం లేదు.

.

(4) మొబైల్ గైడ్ రాడ్ చిన్న జడత్వాన్ని కలిగి ఉంది మరియు తరచుగా ఆపరేషన్ చేయడానికి అనుకూలంగా ఉంటుంది.

(5) స్విచ్‌ను ఆపరేట్ చేసేటప్పుడు, చర్య శబ్దం తక్కువగా ఉంటుంది, ఇది పట్టణ ఉపయోగం కోసం అనుకూలంగా ఉంటుంది.

(6) ఆర్క్ ఆర్పివేయడం లేదా ఇన్సులేషన్ మీడియా చమురును ఉపయోగించదు, మరియు అగ్ని లేదా పేలుడు ప్రమాదం లేదు.

(7) కాంటాక్ట్ హెడ్ పూర్తిగా సీలు చేసిన నిర్మాణం, ఇది తేమ, ధూళి మరియు హానికరమైన వాయువుల ప్రభావం కారణంగా దాని పనితీరును తగ్గించదు. నమ్మదగిన ఆపరేషన్ మరియు స్థిరమైన ఆన్-ఆఫ్ పనితీరు. స్వతంత్ర భాగం వలె, ఆర్క్ ఆర్పివేసే గదిని ఇన్‌స్టాల్ చేయడం మరియు డీబగ్ చేయడం సులభం.

(8) వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క సేవా జీవితంలో, సంప్రదింపు భాగానికి నిర్వహణ మరియు తనిఖీ అవసరం లేదు. నిర్వహణ మరియు తనిఖీ నిర్వహించినప్పటికీ, అవసరమైన సమయం చాలా తక్కువ.

(9) ఆర్క్ క్లోజ్డ్ కంటైనర్‌లో ఆరిపోతుంది, మరియు ఆర్క్ మరియు హాట్ గ్యాస్ బహిర్గతం కాదు.

(10) పంపిణీ నెట్‌వర్క్‌ల అనువర్తన అవసరాలకు అనువైన బహుళ రిక్లోజింగ్ ఫంక్షన్లతో అమర్చబడి ఉంటుంది

ప్రయోజనం:

• సాధారణ నిర్మాణం
• అల్ట్రా-తక్కువ రెసిస్టెన్స్ వాక్యూమ్ ఇంటర్‌రప్టర్‌కు అనుగుణంగా
• అనుసరణ ఆప్టిమైజేషన్ మరియు మాడ్యులర్ స్ప్రింగ్ ఆపరేషన్ విధానం
• తరచుగా కార్యకలాపాలకు అనుకూలం
• ఉచిత నిర్వహణ, సుదీర్ఘ సేవా జీవితం
• అత్యంత నమ్మదగిన పనితీరు

ప్రాథమిక సమాచారం.

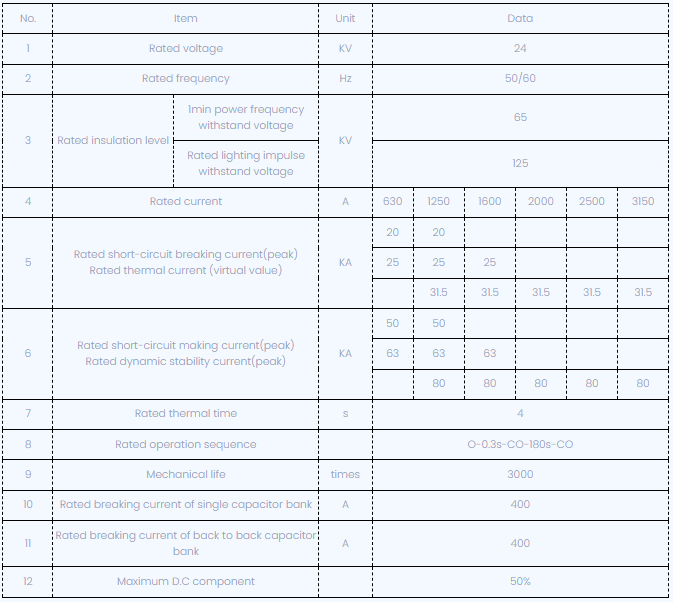

సాంకేతిక పారామితులు

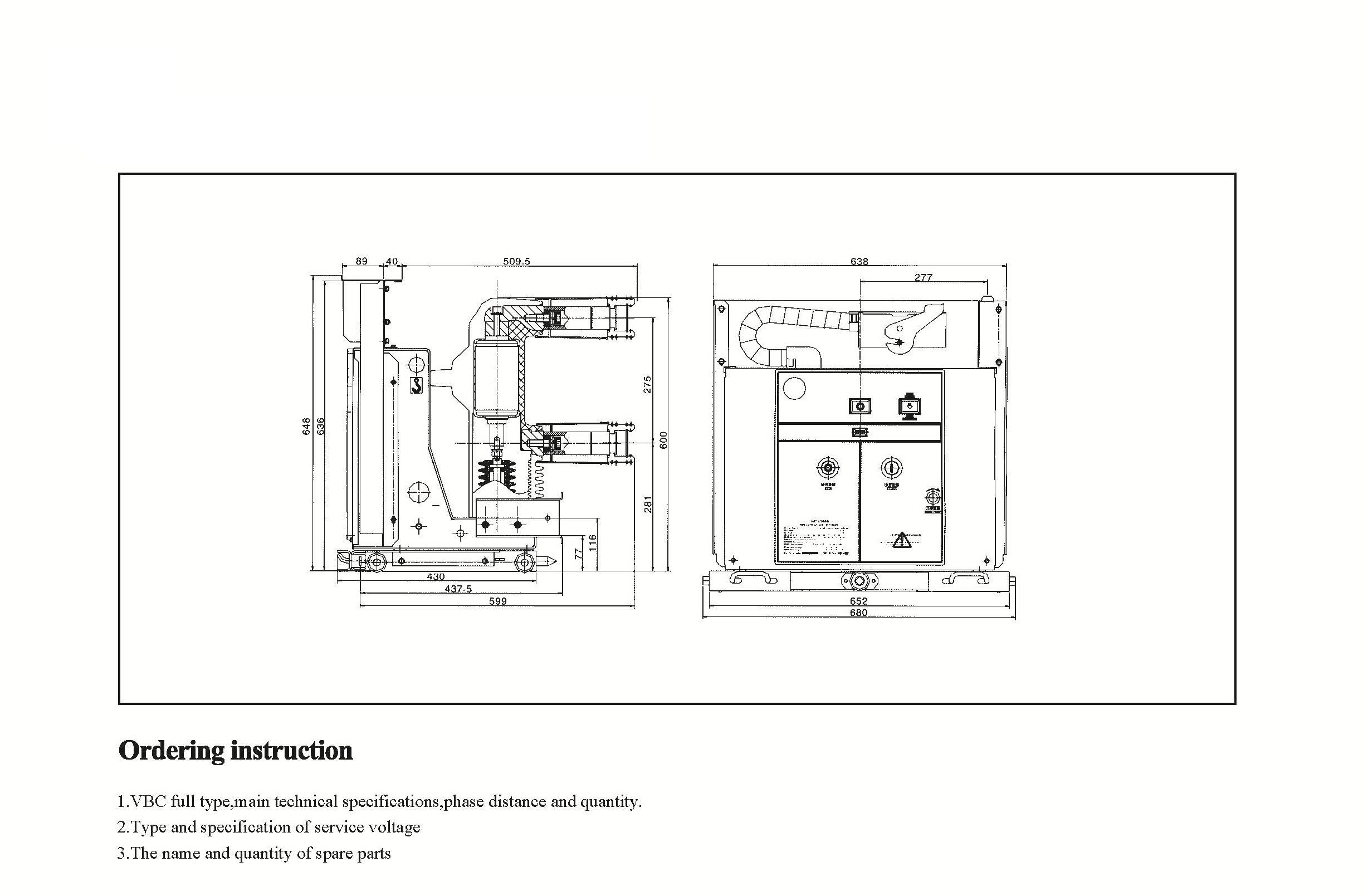

సాంకేతిక డ్రాయింగ్‌లు

హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) కోసం సేవా వాతావరణం

ఎ) గాలి ఉష్ణోగ్రత: అత్యధిక ఉష్ణోగ్రత: +40ºC; అత్యల్ప ఉష్ణోగ్రత: -25ºC

బి) తేమ: నెలవారీ సగటు తేమ 95%; రోజువారీ సగటు తేమ 90%.

సి) ఎత్తు: గరిష్ట సంస్థాపనా ఎత్తు: 2500 మీ

d) తినివేయు మరియు మండే వాయువులు, ఆవిరి మొదలైన వాటి ద్వారా కలుషితమైన పరిసర గాలి లేదు.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మీ ఉత్పత్తుల ధరలు నాకు ఉన్నాయా?

జ: స్వాగతం. దయచేసి ఇక్కడ మాకు విచారణ పంపడానికి సంకోచించకండి. మేము మీకు 24 గంటల్లో ప్రత్యుత్తరం ఇస్తాము.

ప్ర: బల్క్ ఆర్డర్‌కు ముందు నేను ఒక నమూనాను పొందవచ్చా?

జ: అవును, నాణ్యతను పరీక్షించడానికి మరియు తనిఖీ చేయడానికి మేము నమూనా క్రమాన్ని స్వాగతిస్తున్నాము. మిక్స్డ్ నమూనాలు ఆమోదయోగ్యమైనవి.

ప్ర: మేము మా లోగో/ కంపెనీ పేరును ఉత్పత్తులపై ముద్రించగలమా?

జ: అవును, వాస్తవానికి, మేము OEM ను అంగీకరిస్తాము, అప్పుడు మీరు మాకు బ్రాండ్ అధికారాన్ని అందించాలి

ప్ర: మీరు ఉత్పత్తి అనుకూలీకరణను అంగీకరిస్తున్నారా?

జ: అవును, వాస్తవానికి, దయచేసి నిర్దిష్ట డ్రాయింగ్‌లు లేదా పారామితులను అందించండి, మూల్యాంకనం తర్వాత మేము మిమ్మల్ని కోట్ చేస్తాము

ప్ర: ప్రధాన సమయం ఏమిటి?

జ: ప్రధాన సమయం ఆదేశించిన పరిమాణాలపై ఆధారపడి ఉంటుంది, సాధారణంగా చెల్లింపు పొందిన 7-20 రోజులలోపు.

ప్ర: మీ వాణిజ్య నిబంధనలు ఏమిటి?

జ: మేము EXW, FOB, CIF, FCA, మొదలైన వాటిని అంగీకరిస్తాము.

ప్ర: మీ చెల్లింపు పద్ధతి ఏమిటి?

A

ప్ర: మీరు తుది ఉత్పత్తులను పరిశీలిస్తున్నారా?

జ: అవును, ఉత్పత్తి మరియు పూర్తి చేసిన ఉత్పత్తుల యొక్క ప్రతి దశ షిప్పింగ్ ముందు క్యూసి విభాగం తనిఖీ చేయబడుతుంది. మరియు మేము రవాణాకు ముందు మీ సూచన కోసం వస్తువుల తనిఖీ నివేదికలను అందిస్తాము

ప్ర: అమ్మకాల తర్వాత నాణ్యత సమస్యలను ఎలా పరిష్కరించాలి?

జ: నాణ్యమైన సమస్యల ఫోటోలను తీయండి మరియు మా తనిఖీ మరియు ధృవీకరించడానికి మాకు పంపండి, మేము మీ కోసం 3 రోజుల్లో సంతృప్తికరమైన పరిష్కారం చేస్తాము.
