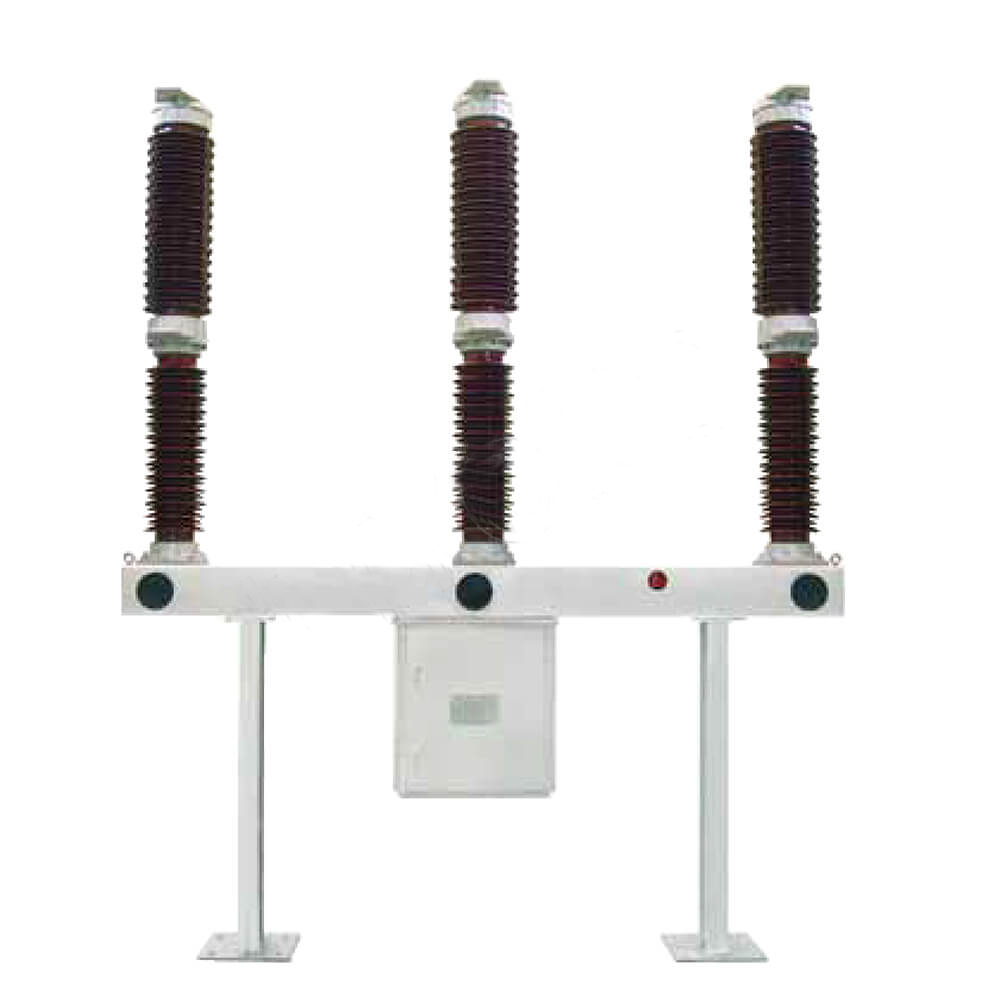

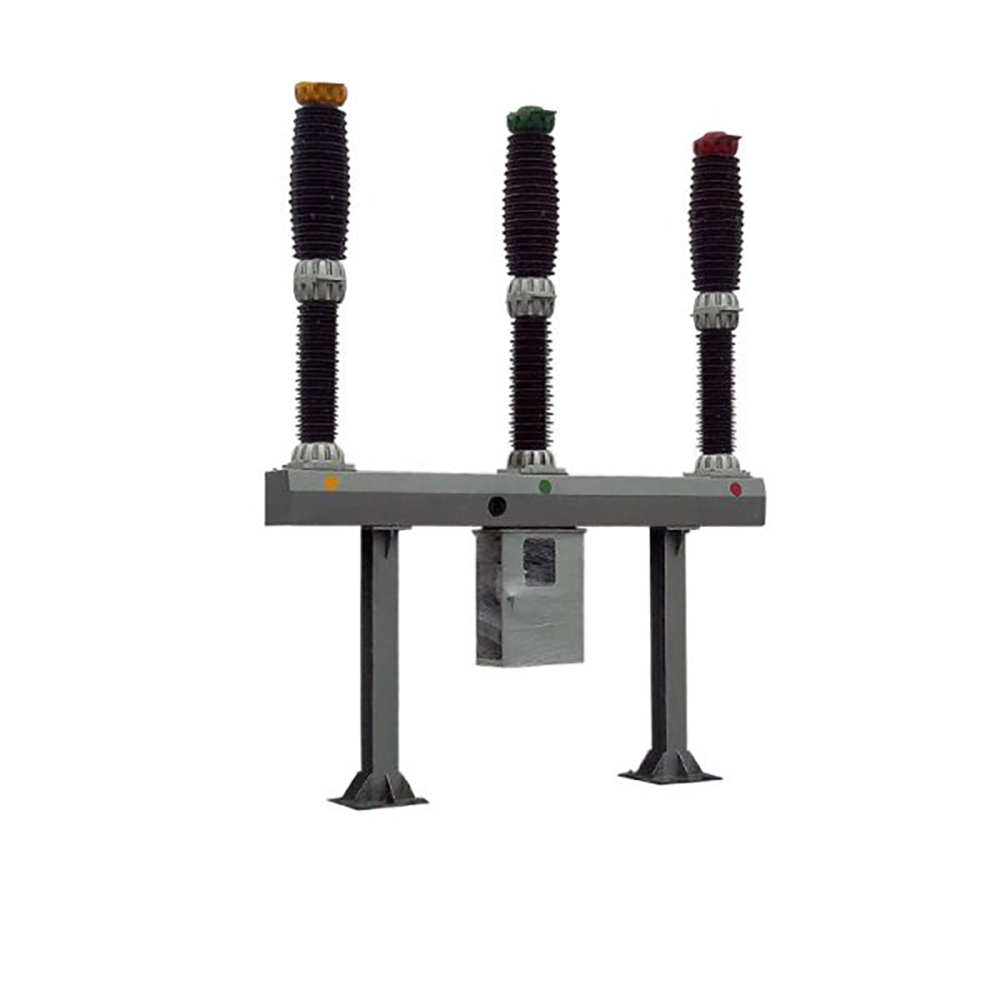

LW36-126 110KV 126KV అవుట్డోర్ SF6 సర్క్యూట్ బ్రేకర్

LW36-126 110KV 126KV అవుట్డోర్ SF6 సర్క్యూట్ బ్రేకర్

LW36-126/145 అనేది స్వీయ-బ్లాస్ట్ ఆర్క్ విలుప్త సాంకేతికతతో SF6 లైవ్ ట్యాంక్ సర్క్యూట్ బ్రేకర్‌తో సహా ఒక మిశ్రమ ఉపకరణం. సింగిల్ లేదా మూడు పోల్ ఆపరేషన్ కోసం సర్క్యూట్ బ్రేకర్లు అందుబాటులో ఉన్నాయి-ఇది రేట్ కరెంట్, ఫాల్ట్ కరెంట్ లేదా మార్చడానికి మరియు విద్యుత్ వ్యవస్థ యొక్క నియంత్రణ మరియు రక్షణను గ్రహించడానికి ఉపయోగించబడుతుంది. ఇది సాధారణ ఆపరేషన్ చేయగలదు మరియు సర్క్యూట్ బ్రేకర్‌ను కనెక్ట్ చేయడానికి కూడా ఉపయోగించవచ్చు. కొత్త స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం అధిక విశ్వసనీయత మరియు భద్రతను నిర్ధారిస్తుంది.

LW36-126/3150-40 స్వీయ-శక్తివంతమైన హై వోల్టేజ్ SF6 సర్క్యూట్ బ్రేకర్ అనేది అధిక-వోల్టేజ్ AC వ్యవస్థల కోసం రూపొందించిన బహిరంగ సర్క్యూట్ బ్రేకర్. ఇది ఎలక్ట్రికల్ గ్రిడ్లలో గరిష్టంగా 145kV వోల్టేజ్ మరియు 50Hz రేటెడ్ ఫ్రీక్వెన్సీతో ఉపయోగించడానికి అనువైనది. ఈ సర్క్యూట్ బ్రేకర్ రేటెడ్ ప్రవాహాలు, తప్పు ప్రవాహాలు లేదా సర్క్యూట్లను మార్చడానికి, విద్యుత్ వ్యవస్థలకు అవసరమైన నియంత్రణ మరియు రక్షణను అందించడానికి ఉపయోగించబడుతుంది. ఇది నెట్‌వర్క్ ఇంటర్‌కనెక్షన్లలో లింక్ బ్రేకర్‌గా ఉపయోగించడానికి కూడా అనుకూలంగా ఉంటుంది.

ఈ ఉత్పత్తి SF6 గ్యాస్‌ను ఆర్క్ ఆర్పే మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది. ఇది తాజా స్వీయ-శక్తివంతమైన ఆర్క్ ఆర్పివేసే సాంకేతిక పరిజ్ఞానాన్ని కలిగి ఉంది మరియు కొత్త స్ప్రింగ్-ఆపరేటెడ్ మెకానిజమ్‌ను కలిగి ఉంది. LW36-126/3150-40 సుదీర్ఘ విద్యుత్ జీవితం, తక్కువ ఆపరేషన్ ప్రయత్నం, తక్కువ శబ్దం మరియు అధిక విశ్వసనీయతను అందిస్తుంది, ఇది అధిక-ఎత్తు ప్రాంతాలు లేదా 132KV విద్యుత్ వ్యవస్థలకు అత్యంత నమ్మదగిన ఎంపికగా మారుతుంది. ఇది ఒకే రకమైన దిగుమతి చేసుకున్న ఉత్పత్తులను కూడా భర్తీ చేస్తుంది.

నిర్మాణ లక్షణాలు

సర్క్యూట్ బ్రేకర్ మూడు-దశల పింగాణీ కాలమ్ సింగిల్-బ్రేక్ నిర్మాణాన్ని అవలంబిస్తుంది. మూడు దశలలో స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చారు, ఇది కేంద్రంగా అమర్చబడి, మూడు-దశల నిర్వహణలో ఉంది, కాబట్టి ప్రదర్శన నవల మరియు సున్నితమైనది. సర్క్యూట్ బ్రేకర్ SF6 గ్యాస్‌ను ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేసే మాధ్యమంగా ఉపయోగిస్తుంది. ఆపరేషన్ సమయంలో, సర్క్యూట్ బ్రేకర్ యొక్క మూడు-పోల్ SF6 వాయువు అనుసంధానించబడి ఉంది మరియు దాని పీడనం మరియు సాంద్రత పురోగతిని పర్యవేక్షించడానికి పాయింటర్-రకం సాంద్రత రిలే ఉపయోగించబడుతుంది. స్వీయ-శక్తి ఆర్క్ ఆర్పివేసే సూత్రం మరియు సర్క్యూట్ బ్రేకర్ కదలిక వ్యవస్థలో ఆప్టిమైజ్ చేసిన డిజైన్ కారణంగా, యాంత్రిక సామర్థ్యం సమర్థవంతంగా మెరుగుపరచబడుతుంది మరియు ఆపరేటింగ్ పని తగ్గించబడుతుంది;

అద్భుతమైన బ్రేకింగ్ పనితీరు మరియు సుదీర్ఘ విద్యుత్ జీవితం;

మౌంటు ఫ్రేమ్ మరియు మద్దతు మొత్తం అధిక-నాణ్యత ఉక్కు పలకలతో తయారు చేయబడతాయి. ఉపరితల చికిత్స హాట్-డిప్ గాల్వనైజింగ్ ప్రక్రియను అవలంబిస్తుంది. అన్ని బహిర్గతమైన ఫాస్టెనర్లు అధిక-బలం పదార్థాలు మరియు హాట్-డిప్ గాల్వనైజ్డ్ లేదా స్టెయిన్లెస్ స్టీల్ ప్రామాణిక భాగాలతో తయారు చేయబడతాయి. మెకానిజం బాక్స్ షెల్ స్టెయిన్లెస్ స్టీల్‌తో తయారు చేయబడింది, కాబట్టి ఉత్పత్తి అద్భుతమైన తుప్పు నిరోధకతను కలిగి ఉంటుంది; అధిక యాంత్రిక విశ్వసనీయత మరియు తరచుగా నిర్వహించవచ్చు;

సల్ఫర్ హెక్సాఫ్లోరైడ్ గ్యాస్ యొక్క స్వాభావిక అధిక ఇన్సులేషన్ బలం మరియు సర్క్యూట్ బ్రేకర్ యొక్క సరైన సంప్రదింపు కదలిక కారణంగా, సర్క్యూట్ బ్రేకర్ రహితంగా కెపాసిటివ్ కరెంట్‌ను విచ్ఛిన్నం చేస్తుంది; బాహ్య ఇన్సులేషన్ స్థాయి ఎక్కువగా ఉంది, బాహ్య ఇన్సులేషన్ పెద్ద క్రీపేజ్ దూరంతో రూపొందించబడింది, క్రీపేజ్ నిష్పత్తి దూరం ≥31mm/kv, మరియు మురికి నిరోధక పనితీరు అద్భుతమైనది. ఇది కఠినమైన వాతావరణంలో కూడా సురక్షితంగా పనిచేస్తుంది;

బలమైన ప్రస్తుత మోసే సామర్థ్యం: 3150A యొక్క రేట్ కరెంట్, అంటే 3780A యొక్క రేటెడ్ కరెంట్ 1.2 రెట్లు ప్రకారం ఉష్ణోగ్రత పెరుగుదల పరీక్ష జరుగుతుంది మరియు ప్రతి పాయింట్ వద్ద ఉష్ణోగ్రత పెరుగుదలకు ఇంకా పెద్ద మార్జిన్ ఉంది;

ఉత్పత్తి యొక్క మొత్తం రూపం కాంపాక్ట్, ఆన్-సైట్ సంస్థాపన మరియు ఆరంభించడం సౌకర్యవంతంగా ఉంటుంది మరియు నిర్వహణ పనిభారం చిన్నది.

అనువర్తనాలు:

పవర్ గ్రిడ్ రక్షణ: రక్షణ మరియు నియంత్రణ కోసం 132KV లేదా అంతకంటే ఎక్కువ వోల్టేజ్ పవర్ గ్రిడ్లలో విస్తృతంగా ఉపయోగించబడుతుంది.

స్విచ్చింగ్ ఆపరేషన్లు: సర్క్యూట్ స్విచింగ్ కోసం మరియు పవర్ సిస్టమ్ ఇంటర్ కనెక్షన్లలో లింక్ బ్రేకర్‌గా అనుకూలం.

అధిక-ఎత్తు ఉపయోగం: దాని బలమైన రూపకల్పన మరియు అధునాతన సాంకేతిక పరిజ్ఞానం కారణంగా అధిక ఎత్తులో ఉన్న ప్రాంతాలలో ఉపయోగం కోసం అనువైనది.

ఉపయోగం కోసం పర్యావరణ పరిస్థితులు

ఉపయోగం కోసం సాధారణ పర్యావరణ పరిస్థితులు క్రింది అవసరాలను తీర్చండి:

ఎ) పరిసర గాలి ఉష్ణోగ్రత -25 ℃ (-40 ℃) ~ +40 ℃;

బి) ఎత్తు ≤2500 మీ (2000 మీ);

సి) గాలి వేగం ≤34 మీ/సె;

డి) రోజువారీ ఉష్ణోగ్రత వ్యత్యాసం ≤25;

ఇ) సూర్యరశ్మి తీవ్రత ≤1000w/m;

ఎఫ్) భూకంప నిరోధక స్థాయి భూకంప తీవ్రత 8 డిగ్రీలు (క్షితిజ సమాంతర త్వరణం 0.2 గ్రా, నిలువు త్వరణం 0.1 గ్రా);

g) మంచు మందం ≤10 మిమీ;

h) వాయు కాలుష్య స్థాయి GB/T 5582 లో స్థాయి the మించదు;

i) ఇన్‌స్టాలేషన్ స్థానం అవుట్డోర్.

వినియోగ పర్యావరణ పరిస్థితుల కోసం వినియోగదారుకు ప్రత్యేక అవసరాలు ఉంటే, వారు లియోండ్ నిపుణులతో చర్చలు జరపవచ్చు.

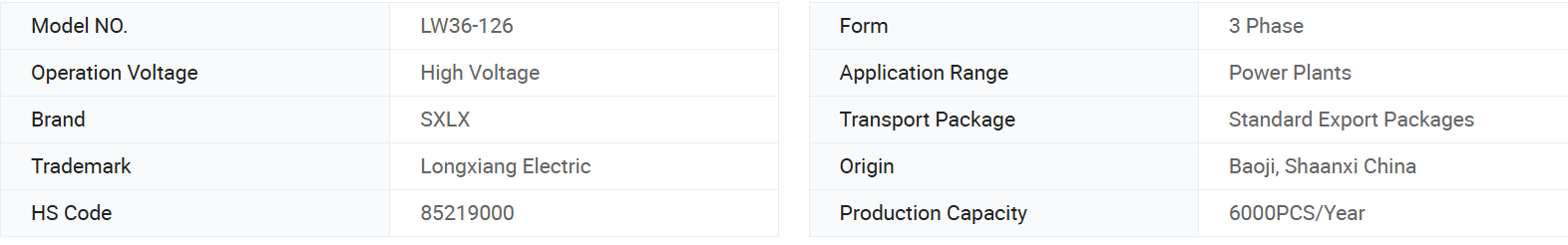

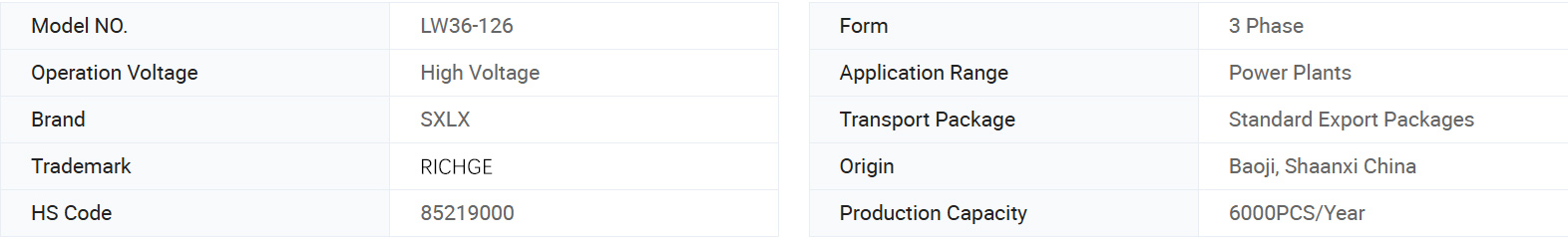

ప్రాథమిక సమాచారం.

సాంకేతిక పారామితులు

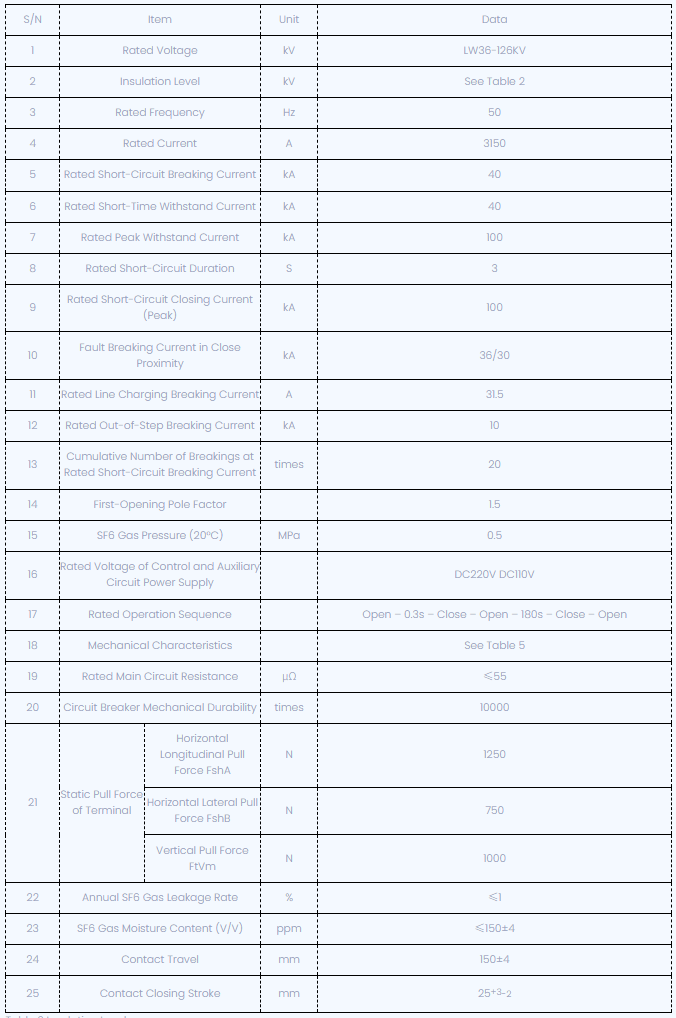

LW36-126 SF6 సర్క్యూట్ బ్రేకర్ సాంకేతిక పారామితులు

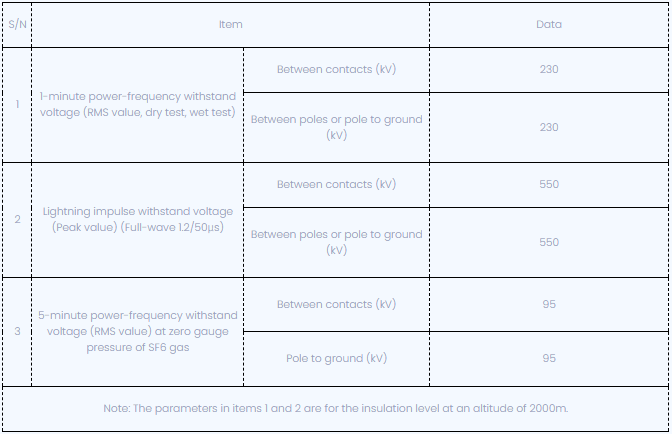

పట్టిక 2 ఇన్సులేషన్ స్థాయి

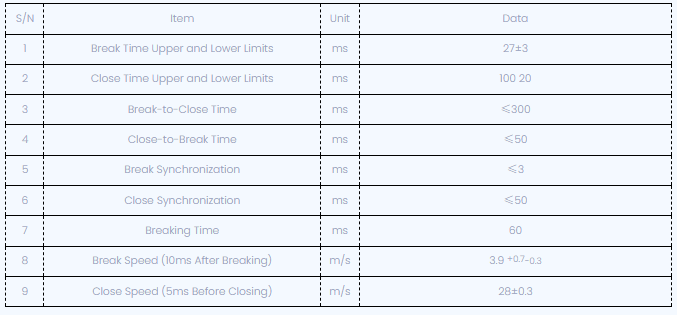

టేబుల్ 3 యాంత్రిక లక్షణాలు

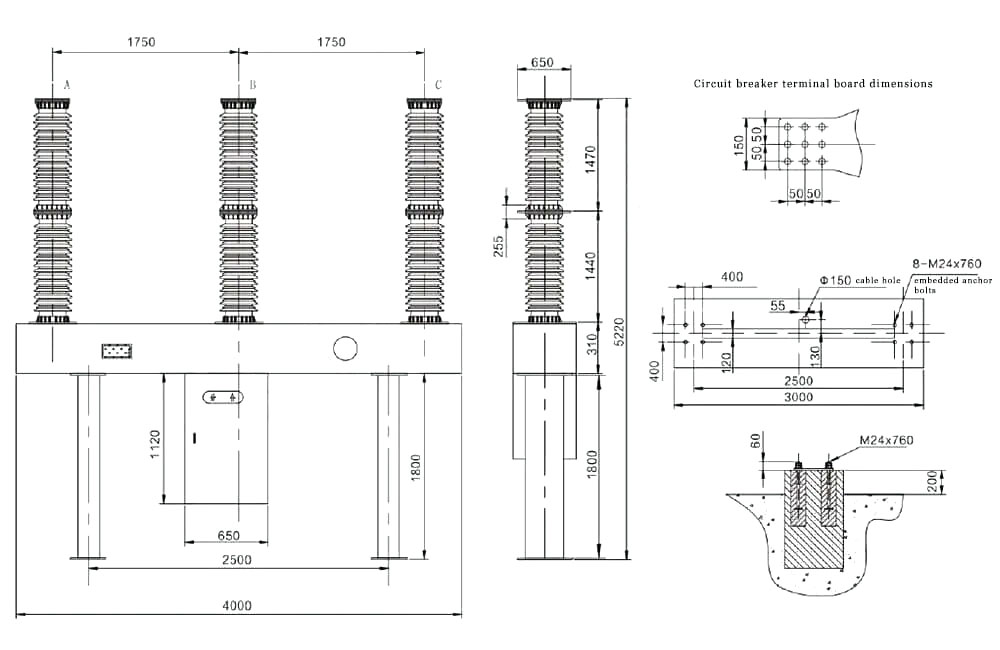

సాంకేతిక డ్రాయింగ్

LW36 SF6 సర్క్యూట్ బ్రేకర్ ఆర్డర్ నోటీసు

సర్క్యూట్ బ్రేకర్ మోడల్ మరియు స్పెసిఫికేషన్స్;

రేటెడ్ ఎలక్ట్రికల్ పారామితులు (వోల్టేజ్, కరెంట్, బ్రేకింగ్ కరెంట్ మొదలైనవి)

ఉపయోగం కోసం పర్యావరణ పరిస్థితులు (పరిసర ఉష్ణోగ్రత, ఎత్తు, పర్యావరణ కాలుష్య స్థాయి)

రేటెడ్ కంట్రోల్ సర్క్యూట్ ఎలక్ట్రికల్ పారామితులు (ఎనర్జీ స్టోరేజ్ మోటారు యొక్క రేటెడ్ వోల్టేజ్, ఓపెనింగ్ మరియు క్లోజింగ్ కాయిల్ యొక్క రేటెడ్ వోల్టేజ్);

విడి భాగాల పేరు మరియు పరిమాణం, ప్రత్యేక పరికరాలు మరియు సాధనాలు అవసరం (విడిగా ఆర్డర్ చేయాలి);

ప్రాధమిక ఎగువ టెర్మినల్ యొక్క వైరింగ్ దిశ.

LW36 SF6 సర్క్యూట్ బ్రేకర్ ఆర్డర్ నోటీసు

సర్క్యూట్ బ్రేకర్ మోడల్ మరియు స్పెసిఫికేషన్స్;

రేటెడ్ ఎలక్ట్రికల్ పారామితులు (వోల్టేజ్, కరెంట్, బ్రేకింగ్ కరెంట్ మొదలైనవి)

ఉపయోగం కోసం పర్యావరణ పరిస్థితులు (పరిసర ఉష్ణోగ్రత, ఎత్తు, పర్యావరణ కాలుష్య స్థాయి)

రేటెడ్ కంట్రోల్ సర్క్యూట్ ఎలక్ట్రికల్ పారామితులు (ఎనర్జీ స్టోరేజ్ మోటారు యొక్క రేటెడ్ వోల్టేజ్, ఓపెనింగ్ మరియు క్లోజింగ్ కాయిల్ యొక్క రేటెడ్ వోల్టేజ్);

విడి భాగాల పేరు మరియు పరిమాణం, ప్రత్యేక పరికరాలు మరియు సాధనాలు అవసరం (విడిగా ఆర్డర్ చేయాలి);

ప్రాధమిక ఎగువ టెర్మినల్ యొక్క వైరింగ్ దిశ.
